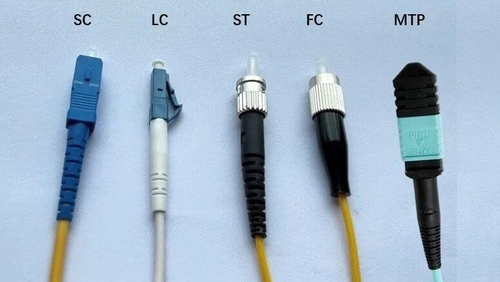

tipi del connettore della fibra

• DimensioneI connettori LC sono piccoli connettori a fattore di forma, circa la metà delle dimensioni dei connettori SC. Questa dimensione compatta li rende ideali per installazioni ad alta densità dove lo spazio è limitato.
• Meccanismo di chiusura: i connettori LC utilizzano un meccanismo di chiusura simile a quello del RJ45
• Questo lucchetto fornisce una connessione sicura e facile da usare.
• Dimensione della ferrule: I connettori LC hanno in genere una ferrule da 1,25 mm, che è più piccola della ferrule da 2,5 mm utilizzata nei connettori SC.
• Applicazioni: I connettori LC sono ampiamente utilizzati in varie applicazioni, tra cui data center, reti di telecomunicazione e connessioni Internet ad alta velocità.
• Uni-Mode e Multimode: i tipi di connettori in fibra LC sono disponibili in entrambi i tipi:mono- e multimodoLe nuove versioni, che li rendono versatili per diversi tipi di cavi in fibra ottica.
• Configurazione duplex: i tipi di connettori a fibra LC sono comunemente utilizzati in configurazioni duplex, consentendo la trasmissione e la ricezione di dati su due fibre.
• Alte prestazioni: I connettori LC sono noti per la loro bassa perdita di inserimento e per la loro elevata perdita di ritorno, che li rende adatti per la trasmissione di dati ad alta velocità.

Nel complesso, i tipi di connettori a fibra LC sono una scelta popolare per le moderne reti a fibra ottica a causa delle loro piccole dimensioni, prestazioni affidabili e compatibilità con varie applicazioni e tipi di fibra.

connettore ST- - -

I tipi di connettore a fibra ST, che rappresentano il connettore a punta dritta, sono anche uno dei tipi di connettore a fibra ampiamente utilizzati nelle reti di dati e nelle telecomunicazioni.Ecco alcuni dettagli chiave sui connettori ST:

• Progettazione: i connettori ST hanno una forma cilindrica con un meccanismo di accoppiamento in stile baionetta.
• Dimensione della ferrule: I connettori ST utilizzano in genere una ferrule in ceramica da 2,5 mm, che allinea e protegge le estremità del cavo in fibra ottica durante la connessione.
• Meccanismo di chiusura: I tipi di connettori a fibra ST hanno un meccanismo di torsione e blocco.
• ApplicazioniI connettori ST erano una volta molto popolari nelle applicazioni di rete, in particolare nelle prime reti Ethernet.Mentre sono stati in gran parte sostituiti da connettori più piccoli come LC e SC in installazioni più recenti, i connettori ST si trovano ancora in alcuni sistemi legacy.
• Uni-Mode e Multimode: i tipi di connettori a fibra ST sono disponibili sia in versione monomodo che in versione multimodo, rendendoli adatti a vari tipi di cavi a fibra ottica.
• Durabilità: La robustezza dei connettori ST li rende durevoli e resistenti alle sollecitazioni meccaniche, rendendoli adatti ad ambienti difficili.

Nel complesso, i connettori ST hanno svolto un ruolo significativo nella storia delle reti in fibra ottica e, sebbene siano meno comuni nelle installazioni moderne,sono ancora utilizzati in applicazioni specifiche in cui le loro caratteristiche sono vantaggiose.

connettore FC

Il connettore FC, che significa connettore Fiber Channel, è un tipo di connettore a fibra ottica progettato per l'uso in ambienti ad alta vibrazione.

• Progettazione: i connettori FC sono dotati di un corpo a filettatura, che fornisce un collegamento sicuro e stabile, particolarmente adatto per applicazioni ad elevate vibrazioni.
• Dimensione della ferrule: I connettori FC utilizzano in genere una ferrule ceramica da 2,5 mm, che allinea e protegge le estremità del cavo in fibra ottica durante la connessione.
• Applicazioni: i tipi di connettore a fibra FC sono comunemente utilizzati nelle comunicazioni dati, nelle telecomunicazioni, nelle apparecchiature di misura e nei sistemi laser monomodo.Essi erano particolarmente diffusi nelle precedenti reti a fibra ottica.
• Normatizzazione: i connettori FC sono stati standardizzati secondo lo standard di intermettabilità dei connettori in fibra ottica TIA EIA/TIA-604-4.
• Oggi meno comune: sebbene i connettori FC fossero un tempo ampiamente utilizzati, sono diventati meno comuni negli impianti moderni e sono stati in gran parte sostituiti da connettori come SC e LC,che offrono fattori di forma più piccoli e sono più adatti per applicazioni ad alta densità.

In sintesi, i tipi di connettori a fibra FC sono noti per la loro robustezza e la loro idoneità per ambienti ad alta vibrazione.stanno diventando meno comuni a favore di connettori più compatti nelle moderne reti a fibra ottica.

connettore in fibra MTP/MPO

MTP (Multi-Fiber Push-On) and MPO (Multi-Fiber Push-On) fiber connectors are high-density optical connectors used in data centers and telecommunications networks for efficient and reliable fiber optic connectionsEcco alcuni punti chiaveconnettori MTP/MPO:

• Alta densità: i connettori MTP/MPO sono progettati per accogliere più fibre ottiche in un unico connettore.rendendoli ideali per applicazioni che richiedono connessioni ad alta densità.
• Connettività rapida: Questi connettori sono dotati di un design a spinta e ripiego, che consente connessioni rapide e facili, riducendo il tempo di installazione e il rischio di errori durante il cablaggio in fibra ottica.
• Applicazioni: I connettori MTP/MPO sono comunemente utilizzati nei data center per la trasmissione di dati ad alta velocità, come 40G e 100G Ethernet, nonché nelle reti di telecomunicazione e in altri ambienti ad alta densità.
• Tipi di lucidatura: Essi sono disponibili in diversi tipi di lucidatura, tra cui PC (contacto fisico), APC (contacto fisico angolare) e UPC (contatto fisico ultra), per soddisfare varie applicazioni e esigenze ottiche.
• Polarità e genere: i connettori MTP/MPO hanno specifiche opzioni di polarità e genere per garantire un adeguato allineamento e connettività in reti ottiche complesse.
• Modularità: i connettori MTP/MPO possono essere utilizzati con cavi e imbracature MTP/MPO, consentendo una facile scalabilità e flessibilità nella progettazione della rete.

In sintesi, i tipi di connettore a fibra MTP/MPO sono componenti essenziali per i tipi di connettore a fibra ad alta densità e ad alta velocità nelle moderne comunicazioni dati e telecomunicazioni.connettività rapida, e il supporto per vari conteggi di fibre li rendono una scelta popolare nell'infrastruttura di rete.
