Tutto dielettrico autosufficiente Il cavo (ADSS) è un tipo di cavo a fibre ottiche quello è abbastanza forte sostenersi fra le strutture senza usando gli elementi conduttivi del metallo. È usato da utilità elettrica società come medium di comunicazioni, installato lungo le linee di trasmissione sopraelevate attuali e spesso la divisione delle stesse strutture di sostegno dei conduttori elettrici.
ADSS è un'alternativa a OPGW e a OPAC con i costi più bassi dell'installazione. Ha progettato per essere abbastanza forte installare fino a 700 metri di cavo fra le torri di sostegno, cavi di ADSS sono leggero e piccolo di diametro, riducente il peso dei cavi e dei carichi disposti sulla struttura della torre da vento e da ghiaccio.
Il cavo è progettato in moda da sostenere le fibre ottiche di vetro interne con poco o nessuno sforzo per mantenere la perdita ottica bassa durante la durata del cavo. Il cavo è rivestito impedire l'umidità la degradazione delle fibre ottiche. Il rivestimento inoltre protegge gli elementi di concentrazione del polimero dai raggi UV del sole.
Facendo uso delle fibre monomodali e delle lunghezze d'onda leggere di qualsiasi 1310 o 1550 nanometri, i circuiti fino a 100 chilometri di lunghezza sono possibili senza ripetitori. Un singolo cavo può portare l'altrettanto come 864 fibre.

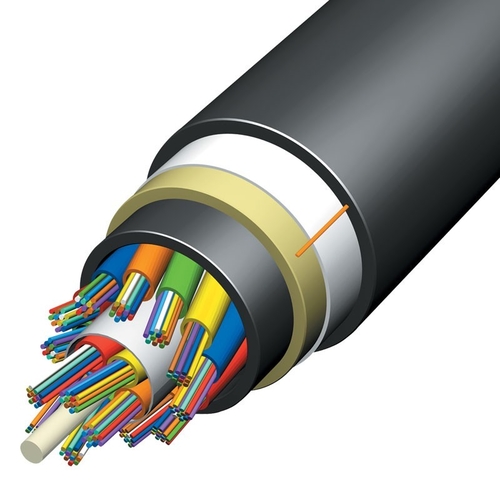

Dettagli della costruzione
Nessun nastro metallico è utilizzato in un cavo di ADSS. Le fibre ottiche sono sostenute in tubi sciolti dell'amplificatore, o sono sistemate in una configurazione del nastro. Per impedire lo sforzo sulle fibre, la maggior parte dei tipi forniscono mentonoers con la lunghezza lenta in eccesso confrontata alla lunghezza dell'elemento portante.
Per le portate più lunghe, la progettazione più comune ottiene la sua forza dai filati della fibra del aramid, che sono ricoperti per impedire l'acqua che wicking. La aramid il membro di forza del filato circonda il centro composto dei tubi multipli dell'amplificatore, ciascuno che contiene le fibre multiple, tutte che circondano il centro di plastica. La guaina esterna assicura la protezione dall'acqua e dalla luce solare. Un'altra versione consiste di grande tubo centrale che contiene le strutture piane e sottili multiple chiamate nastri della fibra; questo consiste di 6 o 12 fibre laminate fra gli strati di un materiale del tipo di nastro.
Un altro tipo di progettazione usa quattro fili rinforzati con vetro del membro di resistenza plastica ed i tubi sciolti dell'amplificatore hanno cablato in un'assemblea e protettivo da un rivestimento.
Accessori ed installazione
I montaggi utilizzati con il cavo di ADSS possono essere tipo di tensione, usato ai vicoli ciechi in cui il cavo termina o cambia la direzione, o possono essere tipo della sospensione, tenente soltanto il peso di una portata con tensione trasmessa attraverso la portata seguente di cavo. Le armature sono utilizzate ai vicoli ciechi e possono a volte essere usate su entrambi i lati di un supporto della sospensione. da vibrazione eolia indotta da vento può essere un fattore sulle portate più lunghe poiché i cavi di ADSS hanno la tensione leggera e relativamente alta e poco auto-attenuazione. Gli ammortizzatori antivibrazione possono essere installati su ogni portata vicino ai punti di sostegno se avuti bisogno di. Gli accessori non devono essere premuti direttamente al cavo ma invece sopra le armature, per proteggere il cavo da danno elettrico e meccanico. Le scatole di termine sono utilizzate per accludere e proteggere le giunture fra il cavo di ADSS e «dentro passaggi di cavi della pianta».
Il cavo di ADSS può essere installato facendo uso dei metodi linei in tensione su una linea di trasmissione stimolata. I cavi a fibre ottiche sono sostenuti generalmente sulle inter-armi più basse della torre, che fornisce il buon spazio alla terra. Quando le fibre sono installate in mezzo ad una torre, il cavo a fibre ottiche è improbabile da colpire i conduttori stimolati. I pesi e le forze più bassi sono usati per installazione, rispetto ai cavi metallici, in modo dall'attrezzatura più leggera può essere utilizzata.
La tecnica dell'installazione è simile ad installare i conduttori sopraelevati, presi con attenzione per impedire il piegamento eccessivamente stretto del cavo e l'adeguamento della depressione di diverse portate per quanto riguarda i cavi metallici.
Conclusione
Il cavo di ADSS è ideale per installazione negli ambienti della trasmissione come pure di distribuzione. Poiché i cavi di ADSS forniscono una soluzione ottimale per una più vasta combinazione di numeri di fibre e di lunghezze di portata, gli analisti programmatori di cablaggio sempre più aereo tendono ad adottarli per le telecomunicazioni, come le compagnie d'elettricità, compagnia di telecomunicazionise gruppi della rete privata. Combinazione della convenienza
