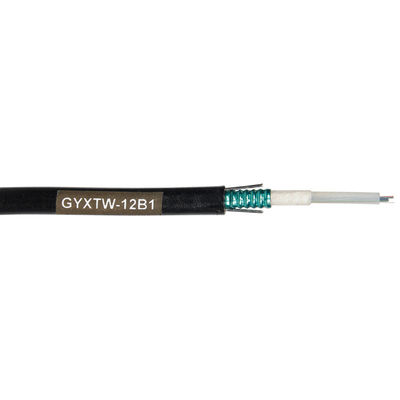

2-24 cavo a fibre ottiche sciolto centrale GYXTW della metropolitana del centro
Questa specificazione corazzata del cavo a fibre ottiche del singolo modo soddisfa le esigenze di progettazione delle norme meccaniche, di fisico medica e di prestazione della struttura, del rifornimento dei cavi a fibre ottiche. Le caratteristiche hanno descritto in questo documento sono intese fornire informazioni sulla prestazione di cavo ottico.
Caratteristiche
il membro di forza parallelo del filo di acciaio 1.The due fornisce abbastanza resistenza alla trazione
2.Uni-tube, gel speciale nel tubo offre la protezione per le fibre
3. di diametro basso e leggero, facile per porre
rivestimento del PE 4.Anti-UV
5.Resistant alla temperatura del ciclo di bassa temperatura e di livello
6.Changes, con conseguente durata della vita antinvecchiamento e più lunga
Specifiche
| Tipo di cavo | Cavo a fibre ottiche sciolto centrale GYXTW della metropolitana |
| Tipo della fibra | MP G.652D |
| Applicazione | Comunicazione interurbana, lan |
| Metodi raccomandati dell'installazione | Aereo |
| Ambiente | All'aperto |
Specifiche della fibra
| Parametro tecnico della fibra ottica monomodale di ITU-T G.652D (B1.3) | |||
| Caratteristiche | Circostanze | Valori specificati | Unità |
| Caratteristiche ottiche | |||
| Diametro di campo di modo (microfarad) |
1310nm 1550nm |
9.2±0.4 10.4±0.8 |
µm µm |
| Lunghezza d'onda di taglio (λcc) | ≤1260 | nanometro | |
| Coefficiente di attenuazione |
1310nm 1383nm 1550nm |
<0.35 <0.35 <0.22 |
dB/km dB/km dB/km |
| Macro perdita di piegamento | φ75mm, 100circles, a 1550nm | ≤0.1 | dB |
| Non uniformità di attenuazione | ≤0.05 | dB | |
| Coefficiente di dispersione |
1288~1339nm 1271~1360nm 1550nm |
≤3.5 ≤5.3 ≤18 |
Ps/(nm.km) Ps/(nm.km) Ps/(nm.km) |
| Lunghezza d'onda zero della dispersione | 1300~1324 | nanometro | |
| Pendio zero massimo della dispersione | ≤0.093 | Ps/(nanometro2.km) | |
| Indice di rifrazione del gruppo (valore tipico) |
1310nm 1550nm |
1,466 1,467 |
|
| Caratteristica geometrica | |||
| Diametro del rivestimento | 125.0±1.0 | µm | |
| Il centro/errore concentricità del rivestimento | ≤0.8 | µm | |
| Non circolarità del rivestimento | ≤1.0 | % | |
| Diametro ricoprente | 245.0±10 | µm | |
| Errore concentricità del rivestimento/del rivestimento | ≤12.0 | µm | |
| Non circolarità ricoprente | ≤8 | % | |
| Diametro di rivestimento colorato | 250.0±15 | µm | |
| Caratteristica meccanica | |||
| Arricciatura (raggio) | ≥4 | m. | |
| Tensione di prova | >0.69 | Gpa | |
| Forza ricoprente della striscia |
Valore medio Valore di picco |
1.0-5.0 1.3-8.9 |
N N |
| Parametro dinamico di suscettibilità di corrosione di sforzo (indice del ND) | ≥20 | ||
Identificazione di colore standard di fibra
| No. | 1 | 2 | 3 | 4 | 5 | 6 |
| Colore | Blu | Arancia | Verde | Brown | Ardesia | Bianco |
| No. | 7 | 8 | 9 | 10 | 11 | 12 |
| Colore | Rosso | Nero | Giallo | Viola | Rosa | Acqua |
Progettazione cavo
| Oggetto | Descrizione | |
| Modello No | GYXTW | |
| 1. Numero di fibre | 2-12core | 14-24core |
| 2. Diametro del cavo | 7.6±0.2mm | 8.5±0.2mm |
| 3. Peso del cavo | 63KG | 79KG |
| 4. Metropolitana sciolta | ||
| - Materiale | PBT | |
| - Diametro esterno | 2,0 millimetri | 3.0mm |
| - Spessore | 0.3mm | |
| tipo del composto di riempimento | Gelatina | |
| membro 5.Strength | ||
| - Materiale | Filo di acciaio | |
| - Diametro esterno | 1,0 millimetri | |
| - Numero | 2 pc | |
| 6.Armor | ||
| - Materiale | Nastro d'acciaio ondulato | |
| 7. sistema di Acqua didascalia | ||
| - Materiale | Composto di riempimento | |
| guaina 8.Outer | ||
| - Materiale | MDPE | |
| - Spessore | 2.1mm±0.2mm | |
| 9. Marcatura della guaina | ||
| tipo di segno | Stampa laser | |
Struttura del cavo
Imballaggio e spedire
Il cavo è fornito di lunghezze come specificato nel pi o come requisito. Ogni lunghezza sarà spedita su un tamburo di legno non restituibile separato. Il diametro minimo del barilotto del tamburo non sarà di meno di 30 volte il diametro del cavo.
Il cavo su ogni bobina completamente sarà coperto di involucro termico che è fissato al cavo imballando le cinghie. Questo involucro è riutilizzabile ed assicura la protezione termica ed UV eccellente.
L'estremità di cavo sarà sigillata con i cappucci di protezione di plastica per impedire la penetrazione dell'acqua. L'estremità sarà facilmente accessibile per provare. Una relazione sull'esperimento di ispezione finale con le caratteristiche di funzionamento di attenuazione per ogni fibra è attaccata dentro il tamburo.
