Cavo corazzato della fibra ottica del nastro d'acciaio aereo dell'installazione e della condotta all'aperto
Questa specificazione soddisfa le esigenze di progettazione delle norme meccaniche, di fisico medica e di prestazione della struttura, del rifornimento dei cavi a fibre ottiche. Le caratteristiche hanno descritto in questo documento sono intese fornire informazioni sulla prestazione di cavo ottico.
Marcatura del conduttore
Ogni cavo ha le seguenti informazioni chiaramente ha segnato sul rivestimento esterno dei cavi:
a. Nome del produttore.
b. Anno di produttore
c. Tipo di cavo e di fibra
d. Segno di lunghezza (stampa su ogni metro normalmente)
e. O come requisiti del cliente.
Specifiche
| Tipo di cavo |
GYTS |
| Tipo della fibra |
G652D |
| Applicazione |
Comunicazione interurbana, lan |
| Metodi raccomandati dell'installazione |
Condotta o aereo |
| Ambiente |
All'aperto |
| Gamma di temperature |
-40℃ a 70℃ |
Specifiche della fibra
| Parametro tecnico della fibra ottica monomodale di ITU-T G.652D (B1.3) |
| Caratteristiche ottiche |
|
|
|
| Diametro di campo di modo (microfarad) |
1310nm
1550nm
|
9.2±0.4
10.4±0.8
|
µm
µm
|
| Lunghezza d'onda di taglio (λcc) |
|
≤1260 |
nanometro |
| Coefficiente di attenuazione |
1310nm
1383nm
1550nm
|
<0.35
<0.35
<0.22
|
dB/km
dB/km
dB/km
|
| Macro perdita di piegamento |
φ75mm, 100circles, a 1550nm |
≤0.1 |
dB |
| Non uniformità di attenuazione |
|
≤0.05 |
dB |
| Coefficiente di dispersione |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤18
|
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km)
|
| Lunghezza d'onda zero della dispersione |
|
1300~1324 |
nanometro |
| Pendio zero massimo della dispersione |
|
≤0.093 |
Ps/(nanometro2.km) |
| Indice di rifrazione del gruppo (valore tipico) |
1310nm
1550nm
|
1,466
1,467
|
|
| Caratteristica geometrica |
|
|
|
| Diametro del rivestimento |
|
125.0±1.0 |
µm |
| Il centro/errore concentricità del rivestimento |
|
≤0.8 |
µm |
| Non circolarità del rivestimento |
|
≤1.0 |
% |
| Diametro ricoprente |
|
245.0±10 |
µm |
| Errore concentricità del rivestimento/del rivestimento |
|
≤12.0 |
µm |
| Non circolarità ricoprente |
|
≤8 |
% |
| Diametro di rivestimento colorato |
|
250.0±15 |
µm |
| Caratteristica meccanica |
|
|
|
| Arricciatura (raggio) |
|
≥4 |
m. |
| Tensione di prova |
|
>0.69 |
Gpa |
| Forza ricoprente della striscia |
Valore medio
Valore di picco
|
1.0-5.0
1.3-8.9
|
N
N
|
| Parametro dinamico di suscettibilità di corrosione di sforzo (indice del ND) |
|
≥20 |
|
Identificazione di colore standard di fibra
| No. |
1 |
2 |
3 |
4 |
5 |
6 |
| Colore |
Blu |
Arancia |
Verde |
Brown |
Ardesia |
Bianco |
| No. |
7 |
8 |
9 |
10 |
11 |
12 |
| Colore |
Rosso |
Nero |
Giallo |
Viola |
Rosa |
Acqua |

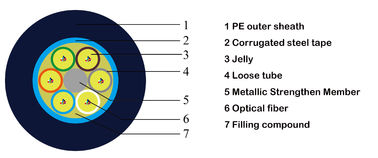

Progettazione cavo
| Oggetto |
Descrizione |
| Modello No |
GYTS |
| 1. Numero di fibre |
2-6 |
12 |
24 |
36 |
48 |
72 |
96 |
144 |
| 2. Diametro del cavo (millimetri) |
8.8±0.2 |
9.1±0.2 |
9.6±0.2 |
10.2±0.2 |
11.7±0.2 |
14.2±0.2 |
| 3. Peso del cavo (chilogrammi) |
82 |
96 |
|
120 |
140 |
203 |
| 4. Membro di forza centrale |
|
| - Materiale |
Filo di acciaio |
| - Diametro |
1.4mm |
2.0mm |
| - Guaina del PE |
Nessun |
Sì |
| 5. Metropolitana sciolta |
|
| - Materiale |
PBT |
| tipo del composto di riempimento |
Gelatina |
| - No. del tubo sciolto |
1 |
2 |
4 |
3 |
4 |
6 |
8 |
12 |
| 6. Riempitore |
|
| - Materiale |
Pp |
| - No. dei riempitori |
4 |
3 |
1 |
2 |
1 |
0 |
| 7. Assemblea di metropolitana |
|
| - Disposizione della metropolitana |
1+5 |
1+6 |
1+8 |
1+12 |
| - Incagliare tipo |
La SZ |
| 8. sistema di Acqua didascalia |
|
| - Materiale |
Composto di riempimento |
| 9. Armatura |
|
| - Materiale |
Nastro d'acciaio |
| 10. Guaina esterna |
|
| - Materiale |
PE |
| - Spessore |
1.5mm±0.2mm |
| 11. Marcatura della guaina |
|
| tipo di segno |
Stampa laser |
Proprietà del cavo
| Oggetto |
Descrizione |
| Resistenza alla trazione (N) |
Lungo termine |
600 |
| A breve termine |
1500 |
| Schiacciamento (N/100mm) |
Lungo termine |
300 |
| A breve termine |
1000 |
| Raggio di curvatura minimo |
Elettricità statica |
10D |
| Dinamico |
20D |
| Gamma di temperature (℃) |
Operazione |
-40℃ - +70℃ |
| Installazione |
-10℃ - +60℃ |
| Stoccaggio |
-40℃ - +70℃ |
Prestazione del cavo
| Oggetto |
Prova |
Metodo di prova |
Risultato dei test |
| 1 |
Resistenza alla trazione
IEC 60794-1-E1
|
Carico di tensione: 1500N
Tempo: 1min
Lunghezza di cavo: ≥50m
|
Change≤ 0.1dB@1550nm di perdita
Nessuna rottura della fibra e nessun danno della guaina
|
| 2 |
Impatto
IEC 60794-1-E4
|
Altezza: 1m
Peso: 1kg
Punto di impatto: ≥5
Ciclo di impatto: al ciclo del contratto d'affitto 3 per punto
|
Change≤ 0.1dB@1550nm di perdita
Nessuna rottura della fibra e nessun danno della guaina
|
| 3 |
Piegamento ripetuto
IEC 60794-1-E6
|
Diametro di piegamento: 25X il diametro esterno del cavo
Carico applicato: 25kg
Ciclo di piegamento: 30times
Velocità di piegamento: 1 ciclo per 2s
|
Change≤ 0.1dB@1550nm di perdita
Nessuna rottura della fibra e nessun danno della guaina
|
| 4 |
Torsione
IEC 60794-1-E7
|
Lunghezza di torsione: 1m
Carico applicato: 25kg
Angolo di torsione: ±90 o +180
Ciclo di torsione: periodi ≥10
|
Change≤ 0.1dB@1550nm di perdita
Nessuna rottura della fibra e nessun danno della guaina
|
| 5 |
Penetrazione dell'acqua
IEC 60794-1-F5B
|
Altezza dell'acqua: 1m
Lunghezza di cavo: 3m
Durata di conservazione: 24 ore
|
Nessun'acqua ha colato dall'estremo opposto di cavo |
| 6 |
Temperatura
IEC 60794-1-F1
|
Punto di temperatura: +20°C->-40°C°C >+70°C->+20°C
Durata di conservazione: 24 ore per ogni punto
Ciclo: 2times
|
Change≤ 0.1dB@1550nm di perdita
Nessuna rottura della fibra e nessun danno della guaina
|
| 7 |
Flusso composto
IEC 60794-1-E14
|
Lunghezza del campione: 30cm
Temperatura: 70℃±2℃
Durata di conservazione: 24 ore
|
Nessun flusso composto |
Imballaggio e spedire
Il cavo è fornito di lunghezze come specificato nel pi o come requisito. Ogni lunghezza sarà spedita su un tamburo di legno non restituibile separato. Il diametro minimo del barilotto del tamburo non sarà di meno di 30 volte il diametro del cavo.
Il cavo su ogni bobina completamente sarà coperto di involucro termico che è fissato al cavo imballando le cinghie. Questo involucro è riutilizzabile ed assicura la protezione termica ed UV eccellente.
L'estremità di cavo sarà sigillata con i cappucci di protezione di plastica per impedire la penetrazione dell'acqua. L'estremità sarà facilmente accessibile per provare. Una relazione sull'esperimento di ispezione finale con le caratteristiche di funzionamento di attenuazione per ogni fibra è attaccata dentro il tamburo.
