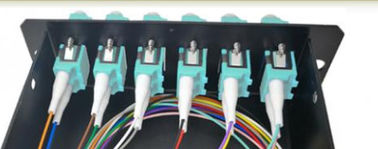

MPO - LC Cold - Roll Steel Fiber Optic Distribution Box 50 / 125 OM3 carico con patch panel
Descrizione della MPO
Il connettore MPO (Multi-fiber Push On) è chiamato collettivamente il connettore della serie MT.Il nucleo della serie MT è utilizzato per il collegamento preciso tra i fori di guida del nucleo e il perno di guida (chiamato anche ago PIN) sul nucleo della serie MTL'MPO può avere un design di 2 ~ 12 core, fino a 24 core, e il connettore più comunemente utilizzato è l'8 core e il 12 core.È ampiamente utilizzato nelle applicazioni di connessione di FTTX e 40/100G SFPLa società H-LIN, con più di 10 anni di esperienza nella gestione della produzione,può fornire una varietà di pulsanti MPO di commutazione e non riconnessioneAttraverso un ramo (rotondo o quadrato), può essere trasferito un ramo di un cavo ottico da 2 ~ 24 core 0,9 o 2.Il tipo di testa di connessione è designato dal cliente, lunghezza e altri requisiti sono scelti dal cliente. I prodotti soddisfano i requisiti di Telcordia-GR-326, IEC e Rohs.
Descrizione della cassetta MPO
I moduli MPO Cassette forniscono una transizione sicura tra MPO e connettori discreti LC o SC.Sono utilizzati per interconnettere le spine dorsali MPO con patch LC o SC.Il sistema modulare consente una rapida implementazione di infrastrutture di data center ad alta densità, nonché una migliore risoluzione dei problemi e una migliore riconfigurazione durante i movimenti, aggiunte e modifiche.può essere montato in telaio multislot 1U o 4U 19 ̊.
Le cassette MPO contengono ventilatori MPO-LC controllati e testati in fabbrica per fornire prestazioni ottiche e affidabilità.Le versioni MPO Elite a bassa perdita e LC o SC Premium sono offerte con bassa perdita di inserimento per reti ad alta velocità con budget energetico esigente.
Caratteristiche e applicazione
Basse perdite di inserimento
Cablaggio LAN tra i diversi edifici dell'impresa
Buona intercambiabilità e innescabilità
Interconnessione di collegamento ottico nei dispositivi attivi ottici
un'ampia varietà di pratiche MPO
Il cablaggio nella base di comunicazione e il cablaggio nella scatola di cablaggio
Corpo di inserimento di alta qualità, allineamento preciso dell'ago PIN
Connessione del segnale luminoso in aree residenziali, aree industriali e edifici commerciali
Telcordia GR-326RCORE standard
Sistema di cablaggio denso
Rispettare i requisiti della ROHS
Sistema di comunicazione in fibra ottica, rete televisiva via cavo, rete di telecomunicazione.
I disegni possono essere forniti per fornire MTP
Rete metropolitana, rete ampia, FTTX
| Articolo | Specificità |
| Tipo di connettore | MPO |
| Fibra | SM ((PC) o OM3 MM |
| lunghezza d'onda di funzionamento | 850 nm, 1300 nm |
| Lunghezza d'onda di prova | 850 nm, 1300 nm |
| lucidatura della superficie finale | PC |
| Perdita di inserimento | MPO:Tipico ≤ 0,40 dB,Max ≤ 0,75 dB |
| Risultato di perdita | ≥ 50 dB |
| Tipo di fibra adatto | MPO:cavo di tipo ribborn o bundle |
| Ripetibilità | ≤ 0,10 dB |
| Intercambiabilità | ≤ 0,20 dB |
| Durabilità | 500 valori tipici di variazione sono ≤ 0,20 dB |
| Attrazione verticale | ≥ 120N (escluso il cavo ottico da 0,9 mm) |
| Temperatura di funzionamento | -20°C a +70°C |
| Temperatura di conservazione | -40°C a +85°C |
