24 cavi a fibre ottiche dell'interno di sblocco di uscita mista della fibra con ad alta resistenza
Cavo semplice di uso del cavo di distribuzione di scopo di Mulit (amplificatore stretto di φ900μm, yarm del aramid come membro di forza) come unità secondaria. Una plastica a fibra rinforzata (FRP) individua nel centro del centro come membro di forza non-metallics. Le unità secondarie sono incagliate intorno al centro del cavo. Il cavo è completato con un rivestimento di LSZH o del PVC (fumo basso, alogeno, ignifugi zero).
Caratteristica
la struttura non metallica del membro di forza 1.Stranded assicurare il cavo resiste alla grande resistenza alla trazione.
rivestimento 2.The anticorrosivo, anti-acqua, radiazione, ignifugo anti-ultravioletto ed inoffensivo all'ambiente ecc.
temperatura di funzionamento 3.Storage: -20ºC~+60ºC, temperatura dell'installazione: -5ºC~+50ºC.
Applicazione
distribuzione via cavo 1.Indoor.
spina dorsale intra costruziona 2.For che cabla compreso i pavimenti, il boxex terminale ed i posti di lavoro.
le intra-costruzioni dirette dei terminali di breve e distanza media di 3.For ed all'interno delle costruzioni differenti, ogni unità del sotto-cavo possono direttamente essere collegate dal connettore standard.
Parametri della fibra
| No. |
Oggetti |
Unità |
Specificazione |
| G.652D |
| 1 |
Diametro di campo di modo |
1310nm |
μm |
9.2±0.4 |
| 1550nm |
μm |
10.4±0.5 |
| 2 |
Diametro del rivestimento |
μm |
124.8±0.7 |
| 3 |
Non circolarità del rivestimento |
% |
≤0.7 |
| 4 |
Errore di concentricità del Centro-rivestimento |
μm |
≤0.5 |
| 5 |
Diametro ricoprente |
μm |
245±5 |
| 6 |
Non circolarità ricoprente |
% |
≤6.0 |
| 7 |
Errore di concentricità del Rivestimento-rivestimento |
μm |
≤12.0 |
| 8 |
Lunghezza d'onda di taglio del cavo |
nanometro |
λcc ≤1260 |
| 9 |
Attenuazione (massimo) |
1310nm |
dB/km |
≤0.4 |
| 1550nm |
dB/km |
≤0.3 |
Parametri del cavo
| Oggetti |
Specifiche |
| Numero di fibre |
2-48 |
| fibra Stretto-attenuata |
Dimensione |
850µm±50µm |
| Materiale |
PVC |
| Colore |
Bianco |
| Cavo semplice |
Dimensione |
1.9mm±0.1mm |
| Materiale |
LSZH |
| Colore |
Giallo |
| Membro di forza |
Il Kevlar |
| Stampa dei segni |
(1) - (48) |
| Membro di forza centrale |
Diametro |
3.8mm±0.1mm |
| Materiale |
FRP+LSZH |
| Colore |
Giallo |
|
Rivestimento esterno
|
Dimensione |
14.5mm±0.5mm |
| Materiale |
LSZH |
| Colore |
Giallo |
Caratteristiche meccaniche ed ambientali
| Oggetti |
Unisca |
Specifiche |
| Tensione (lungo termine) |
N |
600 |
| Tensione (a breve termine) |
N |
1500 |
| Schiacciamento (lungo termine) |
N/10cm |
300 |
| Schiacci (a breve termine) |
N/10cm |
1000 |
| Raggio di curvatura minimo (dinamica) |
millimetro |
20D |
| Raggio di curvatura minimo (elettricità statica) |
millimetro |
10D |
| Temperatura dell'installazione |
ºC |
-10~+50 |
| Temperatura di funzionamento |
ºC |
-20~+60 |
| Temperatura di stoccaggio |
ºC |
-20~+60 |
Parametro tecnico
| Caratteristiche di Geometical |
| Numero di fibre |
4 |
6 |
8 |
12 |
16 |
18 |
24 |
| Diametro del cavo di sblocco (millimetri) |
7,5 |
8,5 |
10 |
12,5 |
12,5 |
12,5 |
14,5 |
| Peso del cavo di sblocco (kg/km) |
45 |
62 |
84 |
138 |
150 |
158 |
202 |
| Diametro di TBF (μm) |
900±50 |
| Caratteristiche meccaniche |
|
| Max Lood (n) |
Lungo termine |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
| A breve termine |
600 |
600 |
600 |
600 |
600 |
600 |
600 |
| Raggio di piegamento (millimetri) |
Dinamico |
20*D (D: Diametro del cavo) |
| Elettricità statica |
10*D (D: Diametro del cavo) |
| Fibra |
| Tipo della fibra (dimensione del rivestimento del centro) |
9/125 50/125 di 62.5/125 |
| Caratteristiche della trasmissione |
| |
MP
(1310/1550 di nanometro)
|
50/125
(850/1300 di nanometro)
|
62.5/125
(850/1300nm)
|
| Max Attenuation (dB/km) |
0.45/0.30 |
3.5/1.5 |
3.5/1.5 |
| Attenuazione tipica (dB/km) |
0.40/0.25 |
3.1/1.0 |
3.0/1.0 |
| Mini Bandwidth (Mhz.km) |
-- |
400/400 |
160/500 |

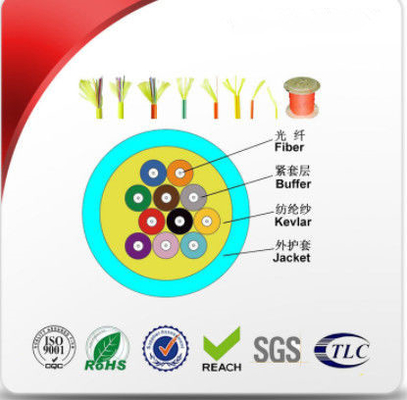

Struttura di prodotto
