2 cavo flessibile all'aperto del centro FTTH nella fibra di G657A
Questa specificazione soddisfa le esigenze di progettazione delle norme meccaniche, di fisico medica e di prestazione della struttura, del rifornimento dei cavi a fibre ottiche. Le caratteristiche hanno descritto in questo documento sono intese fornire informazioni sulla prestazione di cavo ottico.
Marcatura del conduttore
Ogni cavo ha le seguenti informazioni chiaramente ha segnato sul rivestimento esterno dei cavi:
a. Nome del produttore.
b. Anno di produttore
c. Tipo di cavo e di fibra
d. Segno di lunghezza (stampa su ogni metro normalmente)
e. O come requisiti del cliente.
Prova ed ispezione
Le proprietà ottiche di tutte le fibre sono misurate prima di fabbricazione del cavo e rimangono imputabili durante il processo di fabbricazione e la vita del cavo.
Dopo il cablaggio, usiamo le tecniche statistiche del controllo dei processi con la verifica periodica per assicurare la conformità 100% ai requisiti di attenuazione in ogni lunghezza di cavo con OTDR bidirezionale a tutte le lunghezze d'onda di funzionamento. Le misure dimensionali del cavo inoltre sono effettuate ad ispezione finale e sono registrate.
Specifiche
|
Tipo di cavo
|
FTTH (cavo flessibile)
|
|
Tipo della fibra
|
MP G.657A1
|
|
Applicazione
|
Comunicazione interurbana, lan
|
|
Metodi raccomandati dell'installazione
|
Aereo
|
|
Ambiente
|
Dell'interno/all'aperto
|
|
Gamma di temperature
|
-40ºC a 70ºC
|
Specifiche della fibra
|
Stile della fibra
|
Unità
|
MP
G652D
|
MP
G657A1
|
MP
G657A2
|
|
circostanza
|
nanometro
|
1310/1550
|
1310/1550
|
1310/1550
|
|
attenuazione
|
dB/km
|
≤0.36/0.23
|
≤3.5/0.21
|
≤3.5/0.21
|
|
Dispersione
|
1310nm
|
Ps/(nm*km)
|
≤18
|
≤18
|
≤18
|
|
1550nm
|
Ps/(nm*km)
|
≤22
|
≤22
|
≤22
|
|
Lunghezza d'onda zero della dispersione
|
nanometro
|
1312±10
|
1312±10
|
1300-1324
|
|
Pendio zero della dispersione
|
ps/(×Km del ² di nanometro)
|
≤0.091
|
≤0.090
|
≤0.092
|
|
Fibra massima di PMD singola
|
[ps/√km]
|
≤0.2
|
≤0.2
|
≤0.2
|
|
Valore di collegamento di progettazione di PMD
|
ps/(×Km del ² di nanometro)
|
≤0.08
|
≤0.08
|
≤0.08
|
|
Λc di lunghezza d'onda di taglio della fibra
|
nanometro
|
>=1180, ≤1330
|
>=1180, ≤1330
|
>=1180, ≤1330
|
|
Λcc di lunghezza d'onda di taglio del cavo
|
nanometro
|
≤1260
|
.....
|
.....
|
|
Microfarad
|
1310nm
|
um
|
9.2±0.4
|
9.0±0.4
|
9.8±0.4
|
|
1550nm
|
um
|
10.4±0.8
|
10.1±0.5
|
9.8±0.5
|
|
Punto (media della misura bidirezionale)
|
dB
|
≤0.05
|
≤0.05
|
≤0.05
|
|
Irregolarità sopra discontinuità di lunghezza e del punto della fibra
|
dB
|
≤0.05
|
≤0.05
|
≤0.05
|
|
Coefficiente backscatter di differenza
|
dB/km
|
≤0.03
|
≤0.03
|
≤0.03
|
|
Uniformità di attenuazione
|
dB/km
|
≤0.01
|
≤0.01
|
≤0.01
|
|
Diametro del rivestimento
|
um
|
125.0±0.1
|
124.8±0.1
|
124.8±0.1
|
|
Non circolarità del rivestimento
|
%
|
≤1.0
|
≤0.7
|
≤0.7
|
|
Diametro ricoprente
|
um
|
242±7
|
242±7
|
242±7
|
|
Errore fringuello/del rivestimento concentrico
|
um
|
≤12.0
|
≤12.0
|
≤12.0
|
|
Ricoprire non circolarità
|
%
|
≤6.0
|
≤6.0
|
≤6.0
|
|
Il centro/errore concentricità del rivestimento
|
um
|
≤0.6
|
≤0.5
|
≤0.5
|
|
Ricciolo (raggio)
|
um
|
≥4
|
≥4
|
≥4
|
|
Stile della fibra
|
Unità
|
MP
G652D
|
MP
G657A1
|
MP
G657A2
|
|
circostanza
|
nanometro
|
1310/1550
|
1310/1550
|
1310/1550
|
|
attenuazione
|
dB/km
|
≤0.36/0.23
|
≤3.5/0.21
|
≤3.5/0.21
|
|
Dispersione
|
1310nm
|
Ps/(nm*km)
|
≤18
|
≤18
|
≤18
|
|
1550nm
|
Ps/(nm*km)
|
≤22
|
≤22
|
≤22
|
|
Lunghezza d'onda zero della dispersione
|
nanometro
|
1312±10
|
1312±10
|
1300-1324
|
|
Pendio zero della dispersione
|
ps/(×Km del ² di nanometro)
|
≤0.091
|
≤0.090
|
≤0.092
|
|
Fibra massima di PMD singola
|
[ps/√km]
|
≤0.2
|
≤0.2
|
≤0.2
|
|
Valore di collegamento di progettazione di PMD
|
ps/(×Km del ² di nanometro)
|
≤0.08
|
≤0.08
|
≤0.08
|
|
Λc di lunghezza d'onda di taglio della fibra
|
nanometro
|
>=1180, ≤1330
|
>=1180, ≤1330
|
>=1180, ≤1330
|
|
Λcc di lunghezza d'onda di taglio del cavo
|
nanometro
|
≤1260
|
.....
|
.....
|
|
Microfarad
|
1310nm
|
um
|
9.2±0.4
|
9.0±0.4
|
9.8±0.4
|
|
1550nm
|
um
|
10.4±0.8
|
10.1±0.5
|
9.8±0.5
|
|
Punto (media della misura bidirezionale)
|
dB
|
≤0.05
|
≤0.05
|
≤0.05
|
|
Irregolarità sopra discontinuità di lunghezza e del punto della fibra
|
dB
|
≤0.05
|
≤0.05
|
≤0.05
|
|
Coefficiente backscatter di differenza
|
dB/km
|
≤0.03
|
≤0.03
|
≤0.03
|
|
Uniformità di attenuazione
|
dB/km
|
≤0.01
|
≤0.01
|
≤0.01
|
|
Diametro del rivestimento
|
um
|
125.0±0.1
|
124.8±0.1
|
124.8±0.1
|
|
Non circolarità del rivestimento
|
%
|
≤1.0
|
≤0.7
|
≤0.7
|
|
Diametro ricoprente
|
um
|
242±7
|
242±7
|
242±7
|
|
Del rivestimento errore concentrico
|
um
|
≤12.0
|
≤12.0
|
≤12.0
|
|
Ricoprire non circolarità
|
%
|
≤6.0
|
≤6.0
|
≤6.0
|
|
Il centro/errore concentricità del rivestimento
|
um
|
≤0.6
|
≤0.5
|
≤0.5
|
|
Ricciolo (raggio)
|
um
|
≥4
|
≥4
|
≥4
|
Progettazione cavo
|
Oggetto
|
Descrizione
|
|
Modello No
|
FTTH-1 G.657A1-LSZH
|
|
1. Numero di fibre
|
Il centro 2
|
|
2. Diametro del cavo
|
2.1±0.1*5.2±0.2mm
|
|
3. Peso del cavo
|
17.7KG
|
|
4. Membro di forza
|
|
|
- Materiale
|
ACCIAIO
|
|
- Diametro
|
0.45mm*2
|
|
guaina 5.Outer
|
|
|
- Materiale
|
LSZH
|
|
6. Marcatura della guaina
|
|
|
tipo di segno
|
Stampa laser
|
|
7. Messaggero
|
|
|
OD
|
1.0mm
|
|
Materiale
|
Filo di acciaio
|
Prestazione del cavo
|
Oggetti
|
Descrizione
|
|
Gamma di temperature dell'installazione
|
-20--+60ºC
|
|
Temperatura di trasporto e di operazione
|
-40-+70ºC
|
|
Min Bending Radius (millimetri)
|
Lungo termine
|
10D
|
|
a breve termine
|
20D
|
|
Resistenza alla trazione permissibile (N)
|
Lungo termine
|
300
|
|
a breve termine
|
600
|
|
Carico massimo (N/100mm)
|
Lungo termine
|
1100
|
|
a breve termine
|
2200
|
Imballaggio e spedire

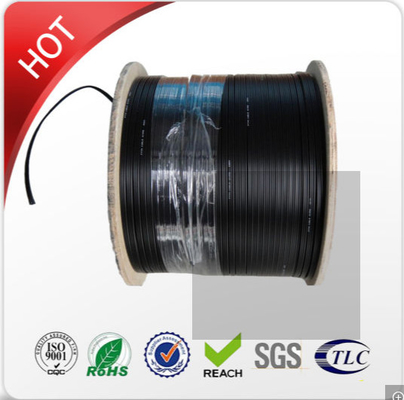

Il cavo è fornito di lunghezze come specificato nel pi o come requisito. Ogni lunghezza sarà spedita su un tamburo di legno non restituibile separato. Il diametro minimo del barilotto del tamburo non sarà di meno di 30 volte il diametro del cavo.
Il cavo su ogni bobina completamente sarà coperto di involucro termico che è fissato al cavo imballando le cinghie. Questo involucro è riutilizzabile ed assicura la protezione termica ed UV eccellente.
L'estremità di cavo sarà sigillata con i cappucci di protezione di plastica per impedire la penetrazione dell'acqua. L'estremità sarà facilmente accessibile per provare. Una relazione sull'esperimento di ispezione finale con le caratteristiche di funzionamento di attenuazione per ogni fibra è attaccata dentro il tamburo.
