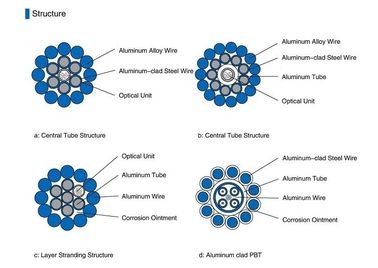

Il tubo centrale di acciaio inossidabile è circondato dagli strati singoli o doppi dei fili di acciaio placcati di alluminio (ACS) o dei cavi dei cavi della miscela ACS e della lega di alluminio. sono i cavi più ampiamente usati, la loro progettazione completamente si adatta alla linea elettrica più comune bisogni.
Caratteristiche di fibra ottica
Le caratteristiche ottiche, geometriche, meccaniche e dell'ambiente della fibra ottica di ITU-T G.652.D saranno accordo con la tavola sotto:
| Caratteristiche | Valori specificati | Unità | ||
| Caratteristiche ottiche | ||||
| Diametro di campo di modo | a 1310nm | 9.1±0.5 | µm | |
| a 1550nm | ± 10,3 0,7 | millimetro | ||
| Coefficiente di attenuazione | a 1310nm | ≤0.36 | dB/km | |
| a 1550nm | ≤0.23 | dB/km | ||
| Non uniformità di attenuazione | ≤0.05 | dB | ||
| Lunghezza d'onda zero della dispersione (λ0) | 1300 ~1324 | nanometro | ||
| Pendio zero massimo della dispersione (S0max) | ≤0.092 | ps/(nanometro2·chilometro) | ||
| Coefficiente di dispersione di modo di polarizzazione (PMDQ) | ≤0.2 |  |
||
| Lunghezza d'onda di taglio (λcc) | ≤1260 | nanometro | ||
| Coefficiente di dispersione | 1288~1339nm | ≤3.5 | ps/(nanometro·chilometro) | |
| 1550nm | ≤18 | ps/(nanometro·chilometro) | ||
| Efficace indice di rifrazione del gruppo (Neff) | a 1310nm | 1,466 | - | |
| a 1550nm | 1,467 | - | ||
| Caratteristica geometrica | ||||
| Diametro del rivestimento | 125.0±1.0 | µm | ||
| Non circolarità del rivestimento | ≤1.0 | % | ||
| Diametro ricoprente | 245.0±10.0 | µm | ||
| errore di concentricità del Rivestimento-rivestimento | ≤12.0 | µm | ||
| Non circolarità ricoprente | ≤6.0 | % | ||
| errore di concentricità del Centro-rivestimento | ≤0.8 | µm | ||
| Errore concentricità del rivestimento/del rivestimento | ≤12.0 | µm | ||
| Caratteristica meccanica | ||||
| Arricciatura | ≥4 | m. | ||
| Tensione di prova | ≥0.69 | GPa | ||
| Forza ricoprente della striscia | Valore medio | 1.0-5.0 | N | |
| Valore di picco | 1.3-8.9 | N | ||
| Macro perdita di piegamento | Ф60mm, 100 cerchi, a 1550nm | ≤0.05 | dB | |
| Ф32mm, cerchi 1, a 1550nm | ≤0.05 | dB | ||
Specificazione di OPGW
| Oggetti | Dati tecnici | ||
| Incagliato | Il centro, strato 1, strato 2 | ||
| Incaglio della direzione | Lo strato esterno è destro | ||
| Diametro del cavo (termine nominale) | 20.0mm | ||
| Peso del cavo (approssimativamente) | 1365kg/km | ||
| Sezione trasversale sostenente | COME cavo | 188.5mm2 | |
| Resistenza alla trazione stimata (RTS) | 205kN | ||
| Modulo di elasticità (E-modulo) | 162.0kN/mm2 | ||
| Coefficiente termico di allungamento | 13.0×10-6/K | ||
| Tensione da lavoro massima (40%RTS) | 82.0kN | ||
| Sforzo di ogni giorno (EDS) (18%~25%RTS) | 36.9~51.25kN | ||
| Resistenza di CC a 20℃ | 0,442 ohm/km | ||
| Corrente di periodo ridotto (1.0s, 40℃~200℃) | 13.62kA | ||
| Capacità corrente di periodo ridotto io2t | 185.4kA ² s | ||
| Raggio di piegamento minimo | Installazione | 30 volte del diametro del cavo | |
| Operazione | 15 volte del diametro del cavo | ||
| Gamma di temperature | Installazione | -10℃~+60℃ | |
| Stoccaggio & trasporto | -40℃~+60℃ | ||
| Operazione | -40℃~+80℃ | ||
Fibra ed identificazione di colore sciolta della metropolitana
La singola fibra ed i tubi sciolti accordo con TIA/EIA-598-A standard ed il codice colore come sotto.
Tubo d'acciaio 1 (fibre No.1-12): Fibra ottica di singolo modo (MP)
Colori della fibra
| NO. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Colore | Blu | Arancia | Verde | Brown | Grigio | Bianco | Rosso | Natura | Giallo | Viola | Rosa | Acqua |
Tubo d'acciaio 2 (fibre No.13-24): Fibra ottica di singolo modo (MP)
Un elemento tracciante nero (passo di 50mm)
| NO. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Colore | Blu | Arancia | Verde | Brown | Grigio | Bianco | Rosso | Natura | Giallo | Viola | Rosa | Acqua |
Tubo d'acciaio 3 (fibre No.25-36): Fibra ottica di singolo modo (MP)
Un elemento tracciante nero (passo di 100mm)
| NO. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| Colore | Blu | Arancia | Verde | Brown | Grigio | Bianco | Rosso | Natura | Giallo | Viola | Rosa | Acqua |
Tubo d'acciaio 4 (fibre No.37-48): Fibra ottica di singolo modo (MP)
Un elemento tracciante nero (passo di 150mm)
| NO. | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| Colore | Blu | Arancia | Verde | Brown | Grigio | Bianco | Rosso | Natura | Giallo | Viola | Rosa | Acqua |
Imballaggio e spedire
Il OPGW sarà strettamente ed uniformemente ferisce su una forte bobina del legno-ferro che si conforma a ANSI/AA 53-1981 o uguale. La bobina sarà ritardata con le assi corpulente del legno-ferro in modo da impedire il OPGW danno nel trasporto ordinario, trattare, stoccaggio e mettente insieme le operazioni.
Secondo la lunghezza di cavo, scegliamo il tipo differente la bobina (D, d, b, w1, w2) per cavo di carico.
