cavo flessibile piano del membro di forza del filo di acciaio di 2*0.45mm FTTH
Il cavo dell'interno di FTTH ha una larghezza di banda molto maggior per portare i dati e meno suscettibile dei cavi a fibre ottiche dell'interno e di del thancommon di interferenza è direttamente ideale per il cablaggio dell'interno, la cabina degli utilizzatori finali e la rete di accesso.

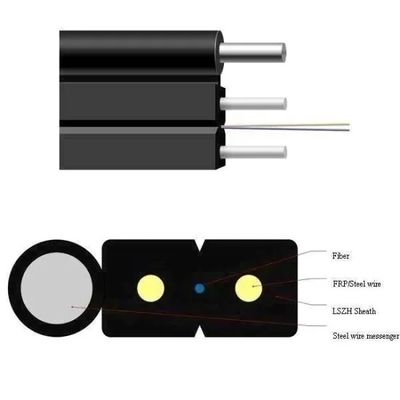

Caratteristiche
l'unità di fibra ottica 1.The è posizionata nel centrale.
2.Two la plastica a fibra rinforzata parallela (FRP) è disposta ai due lati.
3.Then, il cavo è completato con il nero o un colore LSZH o una guaina del PVC.
membro 4.Strength: FRP o filo di acciaio.
5.Jacket: LSZH o PVC.
6.Application: Rete di Access, cavo di FTTH (fibra alla casa), utilizzato nel cablaggio dell'interno.
Applicazione
applicazione aerea 1.Outdoor
2.Used nei progetti di FTTH
3. itinerari ottici ad alta velocità in costruzione
Dettagli della costruzione del cavo
| Oggetti |
Descrizione |
| Numero di fibra |
2-24cores |
| Fibra |
tipo |
G652D/G657A/Multimode |
| diametro |
250µm |
| Membro di forza |
materia |
Filato del Kevlar |
| Tubo sciolto |
diametro |
0.9-1.2mm |
| materiale |
/ |
| Guaina esterna |
materiale |
PVC/LSZH |
| diametro |
1.6*2.0-3.0*6.0mm |
| Dimensione del cavo (altezza * larghezza) |
/ |
| Peso del cavo |
5.5-28.5KG |
| Gamma di temperature dell'installazione (ºC) |
-20+60 |
| Temperatura di trasporto e di operazione (ºC) |
-40+70 |
| Min Bending Radius (millimetri) |
Lungo termine |
10D |
Min Bending
Raggio (millimetri) |
A breve termine |
20D |
Permissibile minimo
Resistenza alla trazione (N) |
Lungo termine |
40 |
Permissibile minimo
Resistenza alla trazione (N) |
A breve termine |
80 |
| Carico massimo (N/100mm) |
Lungo termine |
200 |
| Carico massimo (N/100mm) |
a breve termine |
1000 |
Colore standard di fibra e del tubo
| Stile della fibra |
Unità |
MP
G652 |
MP
G652D |
Millimetro
50/125 |
Millimetro
62.5/125 |
Millimetro
OM3-300 |
| circostanza |
nanometro |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
| attenuazione |
dB/km |
≤ |
≤ |
≤ |
≤3.0/1.0 |
≤3.0/1.0 |
| 0.36/0.23 |
0.34/0.22 |
3.0/1.0 |
---- |
---- |
| Dispresion |
1550nm |
Ps/(nm*km) |
---- |
≤18 |
---- |
---- |
Dispresion |
| 1625nm |
Ps/(nm*km) |
---- |
≤22 |
---- |
---- |
|
| Larghezza di banda |
850nm |
MHZ.KM |
---- |
---- |
>=400 |
>=160 |
Larghezza di banda |
| 1300nm |
MHZ.KM |
---- |
---- |
>=800 |
>=500 |
|
| Lunghezza d'onda zero della dispersione |
nanometro |
1300-1324 |
>=1302,
≤1322 |
---- |
---- |
>= 1295,
≤1320 |
| Pendio zero di dispresion |
nanometro |
≤0.092 |
≤0.091 |
---- |
---- |
---- |
| PMD singolo Fibr massimo |
|
≤0.2 |
≤0.2 |
---- |
---- |
≤0.11 |
| Valore di collegamento di progettazione di PMD |
Ps (nm2*k
m) |
≤0.12 |
≤0.08 |
---- |
---- |
---- |
| Λc di lunghezza d'onda di taglio della fibra |
nanometro |
>= 1180,
≤1330 |
>=1180,
≤1330 |
---- |
---- |
---- |
Sutoff del cavo
λcc di lunghezza d'onda |
nanometro |
≤1260 |
≤1260 |
---- |
---- |
---- |
| Microfarad |
1310nm |
um |
9.2+/-0.4 |
9.2+/-0.4 |
---- |
---- |
---- |
| 1550nm |
um |
10.4+/-0.8 |
10.4+/-0.8 |
---- |
---- |
---- |
Numerico
Apertura (Na) |
|
---- |
---- |
0,200+/
-0,015 |
0.275+/-0.
015 |
0.200+/-0
.015 |
Punto (media di bidirezionale
misura) |
dB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
Irregolarità sopra fibra
lunghezza e punto |
dB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
| |
|
|
|
|
|
|
|
| Dicontinuity |
Backscatter di differenza
coefficiente |
dB/km |
≤0.05 |
≤0.03 |
≤0.08 |
≤0.10 |
≤0.08 |
| Uniformità di attenuazione |
dB/km |
≤0.01 |
≤0.01 |
|
|
|
| Dimater del centro |
um |
|
|
50+/-1.0 |
62.5+/-2.5 |
50+/-1.0 |
| Diametro del rivestimento |
um |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
| Non circolarità del rivestimento |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
| Diametro ricoprente |
um |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
Rivestimento/fringuello
concentrico errore |
um |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
| Ricoprire non circolarità |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
| Il centro/errore conentricity del rivestimento |
um |
≤0.6 |
≤0.6 |
≤1.5 |
≤1.5 |
≤1.5 |
| Ricciolo (raggio) |
um |
≤4 |
≤4 |
---- |
---- |
---- |
