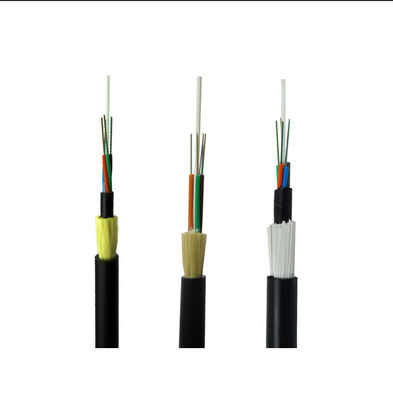

Cable a fibra ottica ADSS a 12 nuclei
Descrizione del prodotto
Questo cavo monouso 2/4/6/8/12/24/48/96 è adatto per l'installazione all'aria aperta.Struttura blindata leggera con messaggero di filato Amaid rende il cavo a modalità singola 2/4/6/8/12/24/48/96 Core ADSS Fibra ottica Cable stessa gravità.
La presente specifica copre i requisiti del cavo di fibra ottica autoportante completamente dielettrico (ADSS) da fornire al cliente per l'uso al di fuori dell'installazione.
Il cavo in fibra ottica deve essere conforme ai requisiti della presente specifica e soddisfare in generale le norme più recenti o migliori:
ITU-T G.650: Definizioni e metodi di prova per gli attributi deterministici lineari della fibra e del cavo monomodo
ITU-T G.652.D: Caratteristiche di una fibra ottica monomodo e di un cavo
IEC 60793-2-50 B1.3: Specifica sezionale per le fibre monomodo di classe B
IEEE Std 1222TM, Standard IEEE per cavi in fibra ottica autoportanti completamente dielettrici.
Specificità
Specificativi generali
| Tipo di cavo |
ADSS |
| Tipo di fibra |
G652D |
| Applicazione |
Telecomunicazioni a lunga distanza, LAN in zona ad alta tensione o accesso a rete di telecomunicazioni; |
| Metodi di installazione raccomandati |
Sistema di trasmissione di potenza, aree di forte tuono e elevata inerenza elettromagnetica |
| Ambiente |
Al di fuori |
| Intervallo di temperatura |
-40°C a 70°C |
Specifiche delle fibre
| Parametro tecnico della fibra ottica monomodo ITU-T G.652D (B1.3) |
| Caratteristiche ottiche |
|
|
|
| Diametro del campo di modalità (MFD) |
1310 nm
1550 nm
|
9.2±0.4
10.4±0.8
|
μm
μm
|
| lunghezza d'onda di taglio (λcc) |
|
≤ 1260 |
nm |
| Coefficiente di attenuazione |
1310 nm
1383 nm
1550 nm
|
< 0.35
< 0.35
< 0.22
|
dB/km
dB/km
dB/km
|
| Perdita di flessione macro |
φ75 mm, 100 cerchi, a 1550 nm |
≤ 0.1 |
dB |
| Non-uniformità dell'attenuazione |
|
≤ 0.05 |
dB |
| Coefficiente di dispersione |
1288~1339 nm
1271~1360 nm
1550 nm
|
≤ 3.5
≤ 53
≤ 18
|
PS/(nm.km)
PS/(nm.km)
PS/(nm.km)
|
| lunghezza d'onda di dispersione zero |
|
1300~1324 |
nm |
| Pendenza di dispersione massima pari a zero |
|
≤ 0.093 |
Ps/(nm2.km) |
| Indice di rifrazione di gruppo (valore tipico) |
1310 nm
1550 nm
|
1.466
1.467
|
|
| Caratteristica geometrica |
|
|
|
| Diametro del rivestimento |
|
125.0±1.0 |
μm |
| Errore di concentricità del nucleo/rivestimento |
|
≤ 0.8 |
μm |
| Non circolarità del rivestimento |
|
≤ 1.0 |
% |
| Diametro del rivestimento |
|
245.0±10 |
μm |
| Errore di concentricità del rivestimento/rivestimento |
|
≤ 12.0 |
μm |
| Non circolarità del rivestimento |
|
≤ 8 |
% |
| Diametro del rivestimento colorato |
|
250.0±15 |
μm |
| Caratteristiche meccaniche |
|
|
|
| Curling (radius) |
|
≥ 4 |
m |
| Stressa di prova |
|
> 0.69 |
GPA |
| Forza della striscia di rivestimento |
Valore medio
Valore massimo
|
1.0-5.0
1.3-8.9
|
N
N
|
| Parametro di suscettibilità alla corrosione da sollecitazione dinamica (ndvalore) |
|
≥ 20 |
|
NormeCodoreIo...dentificazioneFiberi
| - No, no, no, no. |
1 |
2 |
3 |
4 |
5 |
6 |
| Colore |
Blu |
Arancione |
Verde |
Marrone |
Artigliera |
Bianco |
| - No, no, no, no. |
7 |
8 |
9 |
10 |
11 |
12 |
| Colore |
Rosso |
Nero |
Giallo |
Viola |
Rosa |
Acqua
|

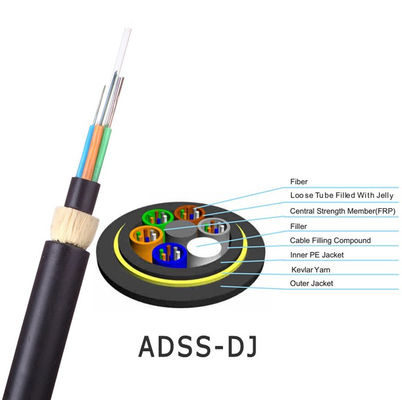

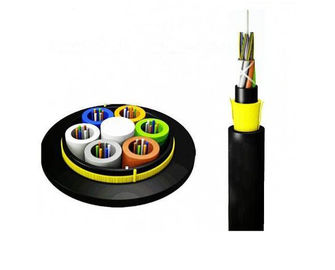

CavoDesign
| Articolo 2 |
Descrizioni |
| Fibra ottica ((G.652.D) |
12F |
24F |
| Tubo sciolto |
Materiale |
PBT (polybutylene terephthalate) |
| Fibre per tubo |
4 |
4 |
| Numeri |
3 |
6 |
| Barre di riempimento |
Numeri |
3 |
0 |
| Membro della forza centrale |
Materiale |
FRP (plastica rinforzata di fibra di vetro) |
| Materiale di blocco dell'acqua |
Fabbricazione a partire da fibre sintetiche |
| Componente di forza aggiuntiva |
Fabbricazione a partire da fibre sintetiche |
| Involucro esterno |
Materiale |
HDPE nero |
| Spessore |
Nominale: 1,6 mm |
| Diametro nominale del cavo (± 0,3 mm) |
10.0 |
| Peso approssimativo del cavo (kg/km) |
78 |
| Stressa di tensione nominale (RTS) |
4.5KN |
| Tensione di lavoro massima (40%RTS) |
1.8KN |
| Stress quotidiano (15-25%RTS) |
0.675-1.125KN |
| Distanze massime ammissibili |
100 metri |
| Crush |
Breve tempo |
2200N/100mm |
| Intervallo di temperatura applicabile |
Operazione |
-40°C~+70°C |
| Installazione |
-10°C~+50°C |
| Immagazzinamento e spedizione |
-40°C~+60°C |
| Raggio di piegatura |
Installazione |
20 volte il diametro del cavo |
| Operazione |
10 volte il diametro del cavo |
CavoSCittadellaMarco
Ogni cavo deve avere le seguenti informazioni chiaramente contrassegnate sul rivestimento esterno dei cavi:
a. Nome del fabbricante.
b. Anno di fabbricazione
c. Tipo di cavo e fibra
d. Segno di lunghezza (normalmente stampato su ogni metro)
e. o secondo le esigenze del cliente.
Performance del cavo
| Articolo |
Esame |
Metodo di prova |
Risultato della prova |
| 1 |
Resistenza alla trazione
IEC 60794-1-E1
|
carico di tensione:1500N
Tempo: 1 minuto
Lunghezza del cavo: ≥ 50 m
|
Variazione della perdita ≤ 0,1 dB@1550 nm
Nessuna rottura della fibra e nessun danno alla guaina
|
| 2 |
Impatto
IEC 60794-1-E4
|
Altezza: 1 m
Peso: 1 kg
Punto di impatto: ≥ 5
Ciclo di impatto: in locazione 3 cicli per punto
|
Variazione della perdita ≤ 0,1 dB@1550 nm
Nessuna rottura della fibra e nessun danno alla guaina
|
| 3 |
Piegatura ripetuta
IEC 60794-1-E6
|
Diametro di piegatura: 25X il diametro esterno del cavo
carico applicato: 25 kg
Ciclo di piegatura: 30 volte
Velocità di piegatura: 1 ciclo per 2 secondi
|
Variazione della perdita ≤ 0,1 dB@1550 nm
Nessuna rottura della fibra e nessun danno alla guaina
|
| 4 |
Torsione
IEC 60794-1-E7
|
Lunghezza di torsione: 1 m
carico applicato: 25 kg
L'angolo di torsione: ±90 o +180
Ciclo di torsione: ≥10 volte
|
Variazione della perdita ≤ 0,1 dB@1550 nm
Nessuna rottura della fibra e nessun danno alla guaina
|
| 5 |
Penetrazione dell'acqua
IEC 60794-1-F5B
|
Altezza dell'acqua: 1 m
Lunghezza del cavo: 3 m
Tempo di conservazione: 24 ore
|
Nessuna perdita d'acqua dall'altra estremità del cavo |
| 6 |
Temperatura
IEC 60794-1-F1
|
Passo di temperatura: +20°C->-40°C->+70°C->+20°C
Tempo di conservazione: 24 ore per ogni passo
Ciclo: 2 volte
|
Variazione della perdita ≤ 0,1 dB@1550 nm
Nessuna rottura della fibra e nessun danno alla guaina
|
| 7 |
Flusso composto
IEC 60794-1-E14
|
Lunghezza del campione: 30 cm
Temperatura: 70°C±2°C
Tempo di conservazione: 24 ore
|
Nessun flusso composto |
Caratteristiche
Dettagli di progettazione per lunghezze fino a 457 m e numero di fibre fino a 432
Installazione a passaggio singolo - senza messaggero, senza filo di legatura - più veloce e meno costoso
Il cavo è impermeabilizzato con la tecnologia del nucleo secco, quindi nessun composto di inondazione disordinato
Adatti all'uso su linee di distribuzione e trasmissione ad alta tensione
Non richiede un cavo messaggero, e' completamente autosufficiente.
