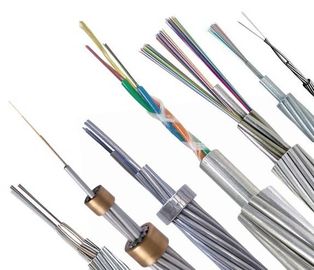

Messe a terra sopraelevate composite di fibra ottica (OPGW)
1. Generalità
1,1 questa specificazione soddisfa le esigenze delle messe a terra sopraelevate composite di fibra ottica (OPGW) essere fornito al cliente per l'installazione dell'esterno di uso.
1,2 il cavo a fibre ottiche aderirà ai requisiti di questa specificazione e generalmente rispetterà o migliorerà le ultime norme:
ITU-T G.650: Definizioni e metodi di prova per gli attributi lineari e deterministici di fibra monomodale ed il cavo
ITU-T G.652: Caratteristiche di una fibra ottica e di un cavo monomodali
ITU-T G.655: Caratteristiche di una fibra ottica e di un cavo monomodali dispersione-spostati diversi da zero
IEC 60793-2-50 B1.3: Specificazione sezionale per le fibre di singolo modo della classe B
IEEE 1138: Costruzione standard delle messe a terra sopraelevate a fibra ottica composite (OPGW) per uso sulle linee elettriche di impianto elettrico
ASTM B398: Specificazione standard per cavo di lega d'alluminio 6201-T81 per gli usi elettrici
ASTM B 415: Specificazione standard per dei i conduttori d'acciaio rivestiti d'alluminio Duro disegnati
ASTM B416: Specificazione per dei i conduttori d'acciaio rivestiti d'alluminio Concentrico-Disposizione-incagliati
EIA/TIA-455: Metodi di prova standard per le fibre ottiche, cavi, trasduttori, sensori, colleganti e terminanti i dispositivi ed altre componenti a fibra ottica
VIA 492A: Specificazione generica per le fibre ottiche della guida d'onda
VIA 472A: Specificazione sezionale per i cavi a fibra ottica di comunicazione per uso aereo esterno
2. Caratteristiche di fibra ottica
2,1 le caratteristiche ottiche, geometriche, meccaniche e dell'ambiente della fibra ottica di ITU-T G.652 saranno accordo con la tavola sotto:
| Caratteristiche | Valori specificati | Unità | ||
| Caratteristiche ottiche | ||||
| Diametro di campo di modo | a 1310nm | 9.1±0.5 | µm | |
| a 1550nm | ± 10,3 0,7 | millimetro | ||
| Coefficiente di attenuazione | a 1310nm | ≤0.36 | dB/km | |
| a 1550nm | ≤0.22 | dB/km | ||
| Non uniformità di attenuazione | ≤0.05 | dB | ||
| Lunghezza d'onda zero della dispersione (λ0) | 1300 ~1324 | nanometro | ||
| Pendio zero massimo della dispersione (S0max) | ≤0.092 | ps/(nanometro2·chilometro) | ||
| Coefficiente di dispersione di modo di polarizzazione (PMDQ) | ≤0.2 | |||
| Lunghezza d'onda di taglio (λcc) | ≤1260 | nanometro | ||
| Coefficiente di dispersione | 1288~1339nm | ≤3.5 | ps/(nanometro·chilometro) | |
| 1550nm | ≤18 | ps/(nanometro·chilometro) | ||
| Efficace indice di rifrazione del gruppo (Neff) | a 1310nm | 1,466 | - | |
| a 1550nm | 1,467 | - | ||
| Caratteristica geometrica | ||||
| Diametro del rivestimento | 125.0±1.0 | µm | ||
| Non circolarità del rivestimento | ≤1.0 | % | ||
| Diametro ricoprente | 245.0±10.0 | µm | ||
| errore di concentricità del Rivestimento-rivestimento | ≤12.0 | µm | ||
| Non circolarità ricoprente | ≤6.0 | % | ||
| errore di concentricità del Centro-rivestimento | ≤0.8 | µm | ||
| Errore concentricità del rivestimento/del rivestimento | ≤12.0 | µm | ||
| Caratteristica meccanica | ||||
| Arricciatura | ≥4 | m. | ||
| Sforzo di prova | ≥0.69 | GPa | ||
| Forza ricoprente della striscia | Valore medio | 1.0-5.0 | N | |
| Valore di picco | 1.3-8.9 | N | ||
| Macro perdita di piegamento | Ф60mm, 100 cerchi, a 1550nm | ≤0.05 | dB | |
| Ф32mm, cerchi 1, a 1550nm | ≤0.05 | dB | ||
3. Caratteristiche di cavo
3,1 costruzione e parametro del cavo

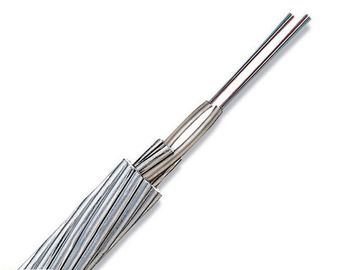

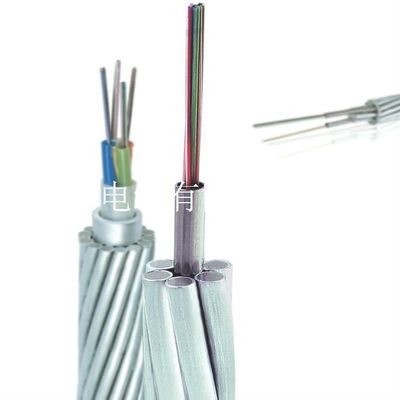

Messa a terra sopraelevata fatta del tubo di filo di acciaio rivestito d'alluminio (asse) e di acciaio inossidabile che contiene fibra ottica.
tipo 3.2Cable: OPGW-12B1-75 [82,8; 47,4]
3.2.1 sezione trasversale di OPGW
| Struttura | Materiale | No. | Diametro materiale | ||
| Fibra | G.652 | 12 | - | ||
| Centro | Metropolitana di SUS | 1 | Diametro | 4.0mm | |
| Strato 1 | Cavo 23%AS | 6 | Diametro | 4.0mm | |
3.2.1 specificazione di OPGW
| Oggetti | Dati tecnici | ||
|
Incagliato |
Il centro, strato 1 | ||
| Incaglio della direzione | Lo strato esterno è destro | ||
| Diametro del cavo (termine nominale) | 12,0 millimetri | ||
| Peso del cavo (approssimativamente) | 504 kg/km | ||
| Sezione trasversale sostenente | COME cavo | 75,4 millimetri2 | |
| Resistenza alla trazione stimata (RTS) | 91.0kN | ||
| Modulo di elasticità (E-modulo) | 149.0Gpa | ||
| Coefficiente termico di allungamento | 12.9×10-6/K | ||
| Tensione da lavoro massima (40%RTS) | 33.12kN | ||
| Sforzo di ogni giorno (EDS) (16~25%RTS) | 13.24~20.7kN | ||
| Resistenza di CC a 20℃ | 1,008 ohm/km | ||
| Corrente di periodo ridotto (1.0s, 40℃~300℃) | 6.9kA | ||
| Capacità corrente di periodo ridotto (I2 t) | 47.4kA ² s | ||
| Raggio di piegamento minimo | Installazione | 25 volte del diametro del cavo | |
| Operazione | 15 volte del diametro del cavo | ||
| Gamma di temperature | Installazione | -10℃~+50℃ | |
| Stoccaggio & trasporto | -40℃~+80℃ | ||
| Operazione | -40℃~+80℃ | ||
4. fibra ed identificazione di colore sciolta della metropolitana
La singola fibra ed i tubi sciolti accordo con TIA/EIA-598-A standard ed il codice colore come sotto.
Colori della fibra
| NO. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Colore | Blu | Arancia | Verde | Brown | Grigio | Bianco | Rosso | Natura | Giallo | Viola | Rosa | Acqua |
5. prova meccanica ed ambientale.
Il cavo di OPGW supererà con successo le seguenti prove che non fanno devono scelto tutti. I seguenti elementi della prova saranno effettuati dentro secondo riferimento corrispondente.
| Nessun | Oggetto | Riferimento |
| Prove di OPGW | ||
| 1 | Lunghezza d'onda di taglio | IEEE Std 1138 |
| 2 | Prova dell'ingresso dell'acqua | IEEE Std 1138 |
| 3 | Infiltrazione di inondazione del composto | IEEE Std 1138 |
| 4 | Prova di cortocircuito | IEEE Std 1138 |
| 5 | Prova di vibrazione eolia | IEEE Std 1138 |
| 6 | Prova della carrucola | IEEE Std 1138 |
| 7 | Prova di schiacciamento | IEEE Std 1138 |
| 8 | prova di urto | IEEE Std 1138 |
| 9 | Prova di scorrimento | IEEE Std 1138 |
| 10 | Prova di sforzo-tensione | IEEE Std 1138 |
| 11 | Riciclaggio di temperatura | IEEE Std 1138 |
| 12 | Prova del margine di sforzo | IEEE Std 1138 |
| 13 | Prova galoppante | IEEE Std 1138 |
| 14 | Prova del fulmine | IEEE Std 1138 |
| Prove della fibra | ||
| 1 | Variazione di attenuazione rispetto alla lunghezza d'onda | IEEE Std 1138 |
| 2 | Attenuazione con il piegamento | IEEE Std 1138 |
| 3 | Riciclaggio di temperatura | IEEE Std 1138 |
| 4 | Attenuazione al picco dell'acqua | IEEE Std 1138 |
| Test di accettazione del campo | ||
| 1 | Continuità della fibra | IEEE Std 1138 |
| 2 | Attenuazione | IEEE Std 1138 |
| 3 | Lunghezza della fibra | IEEE Std 1138 |
6. Imballaggio e spedire
Il OPGW sarà strettamente ed uniformemente ferisce su una forte bobina del legno-ferro che si conforma a ANSI/AA 53-1981 o uguale. La bobina sarà ritardata con le assi corpulente del legno-ferro in modo da impedire il OPGW danno nel trasporto ordinario, trattare, stoccaggio e mettente insieme le operazioni.
