ADSS cavo di fibra ottica autoportante completamente dielettrico esterno
Cavo a fibra ottica
Descrizione
La presente specifica copre i requisiti di progettazione per la struttura, gli standard meccanici, fisici e prestazionali per la fornitura di cavi in fibra ottica.Le caratteristiche descritte nel presente documento sono destinate a fornire informazioni sulle prestazioni del cavo ottico
Caratteristiche strutturali
tubi sciolti con elemento di rinforzo non metallico
Filati di aramid ad alta flessibilità
Capaci di lavorare a un campo elettrico fino a 25 KV/m per un periodo prolungato
Specifiche delle fibre
| Parametro tecnico della fibra ottica monomodo ITU-T G.652D (B1.3) |
| Caratteristiche ottiche |
|
|
|
| Diametro del campo di modalità (MFD) |
1310 nm
1550 nm
|
9.2±0.4
10.4±0.8
|
μm
μm
|
| lunghezza d'onda di taglio (λcc) |
|
≤ 1260 |
nm |
| Coefficiente di attenuazione |
1310 nm
1383 nm
1550 nm
|
< 0.35
< 0.35
< 0.22
|
dB/km
dB/km
dB/km
|
| Perdita di flessione macro |
φ75 mm, 100 cerchi, a 1550 nm |
≤ 0.1 |
dB |
| Non-uniformità dell'attenuazione |
|
≤ 0.05 |
dB |
| Coefficiente di dispersione |
1288~1339 nm
1271~1360 nm
1550 nm
|
≤ 3.5
≤ 53
≤ 8
|
PS/(nm.km)
PS/(nm.km)
PS/(nm.km)
|
| lunghezza d'onda di dispersione zero |
|
1300~1324 |
nm |
| Pendenza di dispersione massima pari a zero |
|
≤ 0.093 |
Ps/(nm2.km) |
| Indice di rifrazione di gruppo (valore tipico) |
1310 nm
1550 nm
|
1.466
1.467
|
|
| Caratteristica geometrica |
|
|
|
| Diametro del rivestimento |
|
125.0±1.0 |
μm |
| Errore di concentricità del nucleo/rivestimento |
|
≤ 0.8 |
μm |
| Non circolarità del rivestimento |
|
≤ 1.0 |
% |
| Diametro del rivestimento |
|
245.0±10 |
μm |
| Errore di concentricità del rivestimento/rivestimento |
|
≤ 12.0 |
μm |
| Non circolarità del rivestimento |
|
≤ 8 |
% |
| Diametro del rivestimento colorato |
|
250.0±15 |
μm |
| Caratteristiche meccaniche |
|
|
|
| Curling (radius) |
|
≥ 4 |
m |
| Stressa di prova |
|
> 0.69 |
GPA |
| Forza della striscia di rivestimento |
Valore medio
Valore massimo
|
1.0-5.0
1.3-8.9
|
N
N
|
| Parametro di suscettibilità alla corrosione da sollecitazione dinamica (ndvalore) |
|
≥ 20 |
|
Proprietà
Questo sistema può contenere fino a 288 fibre ottiche.
Il design leggero aggiunge meno carico alla torre e può estendersi fino a 1500 m.
Ha una forte prestazione anti-tiratura di oltre 90KN.
La struttura non metallica fornisce un buon isolamento e un'eccellente resistenza alla luce.
I filati di aramide sono equamente distribuiti e presentano buoni processi di produzione, con conseguente eccellente prestazione in caso di sollecitazione.
Ha un'eccellente prestazione antiproiettile.
Ha un'ottima resistenza al tracciamento.
Il sistema può essere installato senza spegnimento, e la normale trasmissione del cavo non sarà influenzata da guasti della linea elettrica.

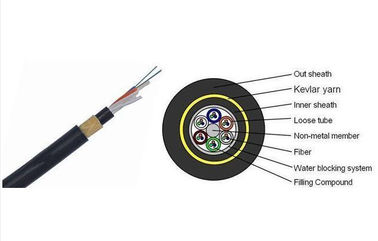

Progettazione dei cavi
| Articolo |
Descrizione |
| Numero di modello |
ADSS-12B1-100-PE |
ADSS-24B1-100-PE |
ADSS-48B1-100-PE |
| 1- Conteggio delle fibre. |
12 |
24 |
48 |
| 2. Diametro del cavo |
110,6 ± 0,3 mm |
12.4 ± 0,3 mm |
| 3. Peso del cavo |
117 kg |
130 kg |
| 4Membro della Central Strength |
|
| - Materiale. |
FRP |
| 5- Tubo sciolto. |
|
| - Materiale. |
PBT |
| Numero di tubo all'aria libera |
2 |
4 |
4 |
| - Numero di fibre per tubo |
6 |
6 |
12 |
| -Tipo di composto di riempimento |
Gelatina |
| 6. Riempitore |
|
| - Materiale. |
PP |
| - No di riempimento |
4 |
2 |
2 |
| 7. Assemblaggio dei tubi |
|
| - Disegno del tubo |
1 + 6 |
| - Tipo di stranding |
SZ |
| 8.Sistema di blocco dell'acqua |
|
| - Materiale. |
Composto di riempimento ((O nastro ad acqua) |
| 9. Involucro del nucleo |
|
| - Materiale. |
Nastro di poliestere |
| 10- Un membro forte. |
|
| - Materiale. |
Fabbricazione a partire da fibre sintetiche |
| 11. Guarnizione interna |
|
| - Materiale. |
MDPE |
| - Spessore |
00,8 mm±0,2 mm |
| 12.Via esterno |
|
| - Materiale. |
HDPE |
| - Spessore |
10,8 mm±0,2 mm |
| 13. Marcatura della guaina |
|
| - Tipo di marcatura |
Stampa laser |
I campi applicabili sono i seguenti
Telecomunicazioni a lunga distanza, LAN in aree ad alta tensione o accesso alla rete di telecomunicazioni.Sistemi di trasmissione di energia in aree con elevata attività di tuoni e interferenze elettromagnetiche.
Certificazione e FAQ
REACH,ROHS,TLC Telecom Certificate,Certificazione del sistema di gestione ambientale,ISO9001:2000Certificato di brevetto di modello di utilità
