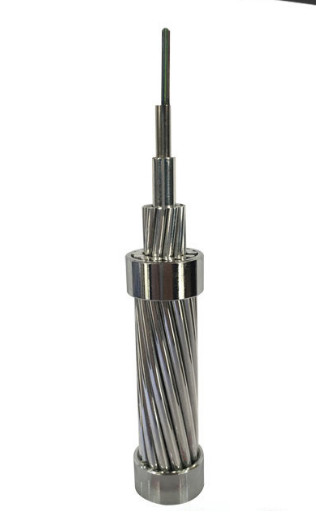

Messa a terra di fibra ottica ad alta resistenza, tensione di prova ≥0.69GPa del cavo di OPGW

Una messa a terra ottica (anche conosciuta come un OPGW o, nella norma di IEEE, un composto di fibra ottica al di sopra la messa a terra) è un tipo di cavo che è utilizzato nelle linee elettriche sopraelevate. Tale cavo combina le funzioni di messa a terra e comunicazioni. Ha la struttura centrale del tubo di acciaio inossidabile e struttura di arenamento di strato. Un cavo di OPGW contiene una struttura tubolare con una o più fibre ottiche in, circondato da singolo o strati doppi dei fili di acciaio placcati di alluminio (ACS) o dei cavi misti dei cavi di ACS e della lega di alluminio. Il OPGW il cavo è fatto funzionare fra le cime dei piloni ad alta tensione dell'elettricità. La parte conduttiva del cavo serve a le torri adiacenti schiave per interrare la terra e protegge i conduttori ad alta tensione dai fulmini. le fibre ottiche all'interno del cavo possono essere usate per la trasmissione ad alta velocità dei dati, o per l'elettrico i propri scopi dell'utilità della protezione e del controllo della linea di trasmissione, per la propria voce dell'utilità e della comunicazione dei dati, o possono essere affittati o venduti ai terzi per servire da collegamento ad alta velocità della fibra fra le città. Per costruire OPGW deve tagliare il potere, con conseguente maggior perdita, così OPGW deve essere usato dentro costruzione della linea ad alta pressione sopra 110KV.

Caratteristiche di fibra ottica

Le caratteristiche ottiche, geometriche, meccaniche e dell'ambiente della fibra ottica di ITU-T G.652.D saranno accordo con la tavola sotto:

Caratteristiche			Valori specificati	Unità
Caratteristiche ottiche
Diametro di campo di modo		a 1310nm	9.1±0.5	µm
		a 1550nm	± 10,3 0,7	millimetro
Coefficiente di attenuazione		a 1310nm	≤0.36	dB/km
		a 1550nm	≤0.23	dB/km
Non uniformità di attenuazione			≤0.05	dB
Lunghezza d'onda zero della dispersione (λ0)			1300 ~1324	nanometro
Pendio zero massimo della dispersione (S0max)			≤0.092	ps/(nanometro2·chilometro)
Coefficiente di dispersione di modo di polarizzazione (PMDQ)			≤0.2
Lunghezza d'onda di taglio (λcc)			≤1260	nanometro
Coefficiente di dispersione		1288~1339nm	≤3.5	ps/(nanometro·chilometro)
		1550nm	≤18	ps/(nanometro·chilometro)
Efficace indice di rifrazione del gruppo (Neff)		a 1310nm	1,466	-
		a 1550nm	1,467	-
Caratteristica geometrica
Diametro del rivestimento			125.0±1.0	µm
Non circolarità del rivestimento			≤1.0	%
Diametro ricoprente			245.0±10.0	µm
errore di concentricità del Rivestimento-rivestimento			≤12.0	µm
Non circolarità ricoprente			≤6.0	%
errore di concentricità del Centro-rivestimento			≤0.8	µm
Errore concentricità del rivestimento/del rivestimento			≤12.0	µm
Caratteristica meccanica
Arricciatura			≥4	m.
Tensione di prova			≥0.69	GPa
Forza ricoprente della striscia	Valore medio		1.0-5.0	N
	Valore di picco		1.3-8.9	N
Macro perdita di piegamento	Ф60mm, 100 cerchi, a 1550nm		≤0.05	dB
	Ф32mm, cerchi 1, a 1550nm		≤0.05	dB

Fibra ed identificazione di colore sciolta della metropolitana

La singola fibra ed i tubi sciolti accordo con TIA/EIA-598-A standard ed il codice colore come sotto.

Tubo d'acciaio 1 (fibre No.1-12): Fibra ottica di singolo modo (MP)

Colori della fibra

Tubo d'acciaio 2 (fibre No.13-24): Fibra ottica di singolo modo (MP)

Un elemento tracciante nero (passo di 50mm)

Tubo d'acciaio 3 (fibre No.25-36): Fibra ottica di singolo modo (MP)

Un elemento tracciante nero (passo di 100mm)

Tubo d'acciaio 4 (fibre No.37-48): Fibra ottica di singolo modo (MP)

Un elemento tracciante nero (passo di 150mm)

Imballaggio e spedire

Il OPGW sarà strettamente ed uniformemente ferisce su una forte bobina del legno-ferro che si conforma a ANSI/AA 53-1981 o uguale. La bobina sarà ritardata con le assi corpulente del legno-ferro in modo da impedire il OPGW danno nel trasporto ordinario, trattare, stoccaggio e mettente insieme le operazioni.

Secondo la lunghezza di cavo, scegliamo il tipo differente la bobina (D, d, b, w1, w2) per cavo di carico.
