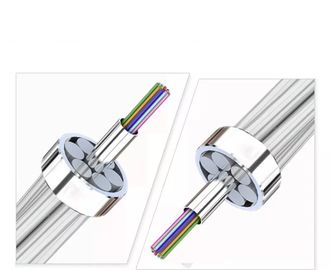

OPGW è un tipo di struttura del cavo con il composto della trasmissione ottica e della messa a terra sopraelevata per il trasporto di energia. Il suo funzionamento nell'elettrodotto sia come cavo a fibre ottiche che messa a terra sopraelevata che possono assicurare la protezione del fulmine e della valuta di conduzione di cortocircuito. I OPGW consistono dell'unità ottica del tubo di acciaio inossidabile, il filo di acciaio di alluminio del rivestimento, cavo della lega di alluminio. Ha la struttura centrale del tubo di acciaio inossidabile e struttura di arenamento di strato. Possiamo progettare la struttura secondo lo stato dell'ambiente ed i requisiti di clienti differenti.
Applicazione
1. la messa a terra composita di fibra ottica [OPGW] è adatta ad installazione sulle nuove linee elettriche con la doppia funzione di messa a terra e della comunicazione.
2.Adapt per sostituire la messa a terra invecchiata e la nuova struttura di messa a terra ad alta tensione.
protezione 3.lighting e condurre la corrente di cortocircuito.
4. abilità di fibra ottica di comunicazione.
Caratteristiche di fibra ottica
Le caratteristiche ottiche, geometriche, meccaniche e dell'ambiente della fibra ottica di ITU-T G.652.D saranno accordo con la tavola sotto:
| Caratteristiche |
Valori specificati |
Unità |
| Caratteristiche ottiche |
| Diametro di campo di modo |
a 1310nm |
9.1±0.5 |
µm |
| a 1550nm |
± 10,3 0,7 |
millimetro |
| Coefficiente di attenuazione |
a 1310nm |
≤0.36 |
dB/km |
| a 1550nm |
≤0.23 |
dB/km |
| Non uniformità di attenuazione |
≤0.05 |
dB |
| Lunghezza d'onda zero della dispersione (λ0) |
1300 ~1324 |
nanometro |
| Pendio zero massimo della dispersione (S0max) |
≤0.092 |
ps/(nanometro2·chilometro) |
| Coefficiente di dispersione di modo di polarizzazione (PMDQ) |
≤0.2 |
 |
| Lunghezza d'onda di taglio (λcc) |
≤1260 |
nanometro |
| Coefficiente di dispersione |
1288~1339nm |
≤3.5 |
ps/(nanometro·chilometro) |
| 1550nm |
≤18 |
ps/(nanometro·chilometro) |
| Efficace indice di rifrazione del gruppo (Neff) |
a 1310nm |
1,466 |
- |
| a 1550nm |
1,467 |
- |
| Caratteristica geometrica |
| Diametro del rivestimento |
125.0±1.0 |
µm |
| Non circolarità del rivestimento |
≤1.0 |
% |
| Diametro ricoprente |
245.0±10.0 |
µm |
| errore di concentricità del Rivestimento-rivestimento |
≤12.0 |
µm |
| Non circolarità ricoprente |
≤6.0 |
% |
| errore di concentricità del Centro-rivestimento |
≤0.8 |
µm |
| Errore concentricità del rivestimento/del rivestimento |
≤12.0 |
µm |
| Caratteristica meccanica |
| Arricciatura |
≥4 |
m. |
| Tensione di prova |
≥0.69 |
GPa |
| Forza ricoprente della striscia |
Valore medio |
1.0-5.0 |
N |
| Valore di picco |
1.3-8.9 |
N |
| Macro perdita di piegamento |
Ф60mm, 100 cerchi, a 1550nm |
≤0.05 |
dB |
| Ф32mm, cerchi 1, a 1550nm |
≤0.05 |
dB |
| |
|
|
|
|
Specificazione di OPGW
| Oggetti |
Dati tecnici |
| Incagliato |
Il centro, strato 1, strato 2 |
| Incaglio della direzione |
Lo strato esterno è destro |
| Diametro del cavo (termine nominale) |
20.0mm |
| Peso del cavo (approssimativamente) |
1365kg/km |
| Sezione trasversale sostenente |
COME cavo |
188.5mm2 |
| Resistenza alla trazione stimata (RTS) |
205kN |
| Modulo di elasticità (E-modulo) |
162.0kN/mm2 |
| Coefficiente termico di allungamento |
13.0×10-6/K |
| Tensione da lavoro massima (40%RTS) |
82.0kN |
| Sforzo di ogni giorno (EDS) (18%~25%RTS) |
36.9~51.25kN |
| Resistenza di CC a 20℃ |
0,442 ohm/km |
| Corrente di periodo ridotto (1.0s, 40℃~200℃) |
13.62kA |
| Capacità corrente di periodo ridotto io2 t |
185.4kA ² s |
| Raggio di piegamento minimo |
Installazione |
30 volte del diametro del cavo |
| Operazione |
15 volte del diametro del cavo |
| Gamma di temperature |
Installazione |
-10℃~+60℃ |
| Stoccaggio & trasporto |
-40℃~+60℃ |
| Operazione |
-40℃~+80℃ |
| |
|
|
|

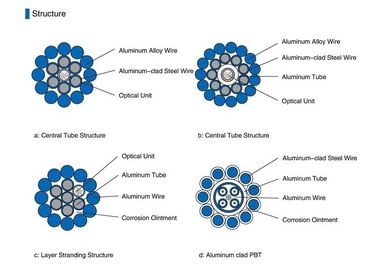

Struttura di prodotto
Imballaggio e spedire
Il OPGW sarà strettamente ed uniformemente ferisce su una forte bobina del legno-ferro che si conforma a ANSI/AA 53-1981 o uguale. La bobina sarà ritardata con le assi corpulente del legno-ferro in modo da impedire il OPGW danno nel trasporto ordinario, trattare, stoccaggio e mettente insieme le operazioni.
Secondo la lunghezza di cavo, scegliamo il tipo differente la bobina (D, d, b, w1, w2) per cavo di carico.
