Caratteristiche tecniche per cavo a fibre ottiche
1. Caratteristiche di fibra ottica
Le caratteristiche ottiche, geometriche, meccaniche e dell'ambiente della fibra ottica di ITU-T G.652.D saranno accordo con la tavola sotto:
| Caratteristiche |
Valori specificati |
Unità |
| Caratteristiche ottiche |
| Diametro di campo di modo |
a 1310nm |
9.1±0.5 |
µm |
| a 1550nm |
± 10,3 0,7 |
millimetro |
| Coefficiente di attenuazione |
a 1310nm |
≤0.36 |
dB/km |
| a 1550nm |
≤0.23 |
dB/km |
| Non uniformità di attenuazione |
≤0.05 |
dB |
| Lunghezza d'onda zero della dispersione (λ0) |
1300 ~1324 |
nanometro |
| Pendio zero massimo della dispersione (S0max) |
≤0.092 |
ps/(nanometro2·chilometro) |
| Coefficiente di dispersione di modo di polarizzazione (PMDQ) |
≤0.2 |
 |
| Lunghezza d'onda di taglio (λcc) |
≤1260 |
nanometro |
| Coefficiente di dispersione |
1288~1339nm |
≤3.5 |
ps/(nanometro·chilometro) |
| 1550nm |
≤18 |
ps/(nanometro·chilometro) |
| Efficace indice di rifrazione del gruppo (Neff) |
a 1310nm |
1,466 |
- |
| a 1550nm |
1,467 |
- |
| Caratteristica geometrica |
| Diametro del rivestimento |
125.0±1.0 |
µm |
| Non circolarità del rivestimento |
≤1.0 |
% |
| Diametro ricoprente |
245.0±10.0 |
µm |
| errore di concentricità del Rivestimento-rivestimento |
≤12.0 |
µm |
| Non circolarità ricoprente |
≤6.0 |
% |
| errore di concentricità del Centro-rivestimento |
≤0.8 |
µm |
| Errore concentricità del rivestimento/del rivestimento |
≤12.0 |
µm |
| Caratteristica meccanica |
| Arricciatura |
≥4 |
m. |
| Tensione di prova |
≥0.69 |
GPa |
| Forza ricoprente della striscia |
Valore medio |
1.0-5.0 |
N |
| Valore di picco |
1.3-8.9 |
N |
| Macro perdita di piegamento |
Ф60mm, 100 cerchi, a 1550nm |
≤0.05 |
dB |
| Ф32mm, cerchi 1, a 1550nm |
≤0.05 |
dB |
| |
|
|
|
|
2. Caratteristiche di cavo
2,1 costruzione e parametro del cavo

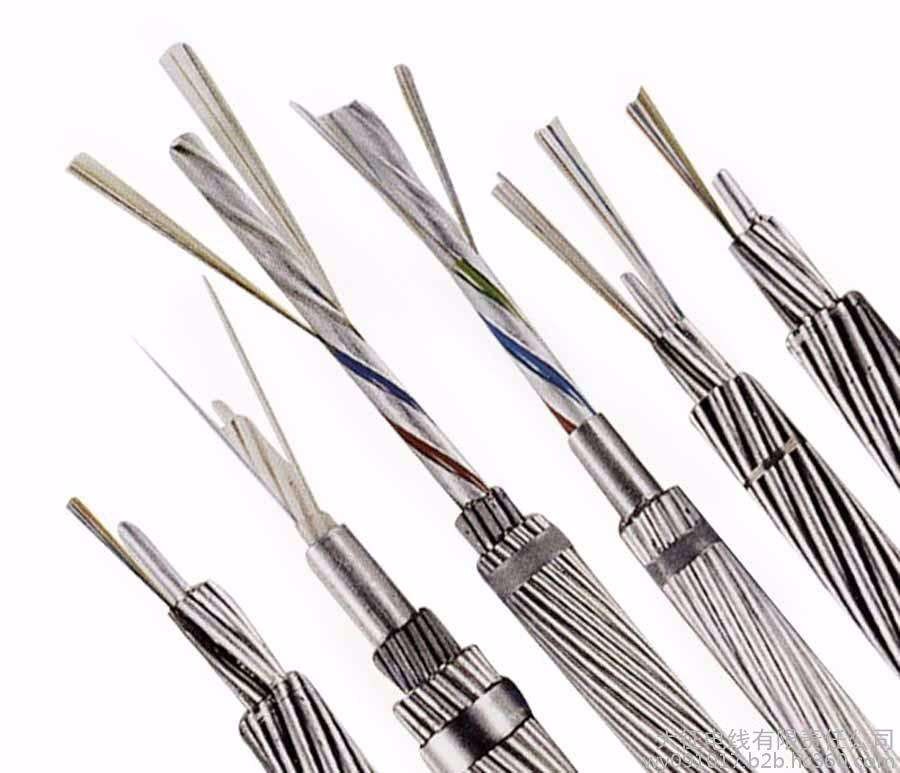

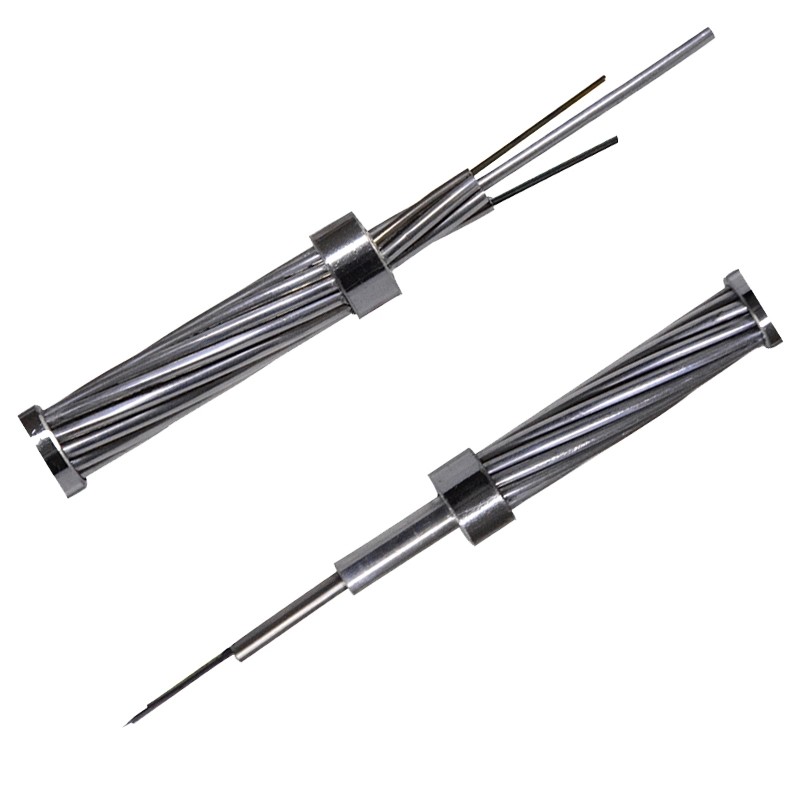

Messa a terra sopraelevata fatta del tubo di filo di acciaio rivestito d'alluminio (asse) e di acciaio inossidabile che contiene fibra ottica.
tipo 3.2Cable: OPGW-48B1.3-190 [205; 185,4]
3.2.1 sezione trasversale di OPGW
| Struttura |
|
Materiale |
No. |
Diametro materiale |
| Fibra |
G.652.D |
48 |
|
| Centro |
Cavo 20%AS |
1 |
Diametro |
4.0mm |
| Strato 1 |
Metropolitana di SUS |
4 |
Diametro |
4.0mm |
| Cavo 20%AS |
2 |
Diametro |
4.0mm |
| Strato 2 |
Cavo 20%AS |
12 |
Diametro |
4.0mm |
2.2.1 specificazione di OPGW
| Oggetti |
Dati tecnici |
| Incagliato |
Il centro, strato 1, strato 2 |
| Incaglio della direzione |
Lo strato esterno è destro |
| Diametro del cavo (termine nominale) |
20.0mm |
| Peso del cavo (approssimativamente) |
1365kg/km |
| Sezione trasversale sostenente |
COME cavo |
188.5mm2 |
| Resistenza alla trazione stimata (RTS) |
205kN |
| Modulo di elasticità (E-modulo) |
162.0kN/mm2 |
| Coefficiente termico di allungamento |
13.0×10-6/K |
| Tensione da lavoro massima (40%RTS) |
82.0kN |
| Sforzo di ogni giorno (EDS) (18%~25%RTS) |
36.9~51.25kN |
| Resistenza di CC a 20℃ |
0,442 ohm/km |
| Corrente di periodo ridotto (1.0s, 40℃~200℃) |
13.62kA |
| Capacità corrente di periodo ridotto io2 t |
185.4kA ² s |
| Raggio di piegamento minimo |
Installazione |
30 volte del diametro del cavo |
| Operazione |
15 volte del diametro del cavo |
| Gamma di temperature |
Installazione |
-10℃~+60℃ |
| Stoccaggio & trasporto |
-40℃~+60℃ |
| Operazione |
-40℃~+80℃ |
| |
|
|
|
3. fibra ed identificazione di colore sciolta della metropolitana
La singola fibra ed i tubi sciolti accordo con TIA/EIA-598-A standard ed il codice colore come sotto.
Tubo d'acciaio 1 (fibre No.1-12): Fibra ottica di singolo modo (MP)
Colori della fibra
| NO. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Colore |
Blu |
Arancia |
Verde |
Brown |
Grigio |
Bianco |
Rosso |
Natura |
Giallo |
Viola |
Rosa |
Acqua |
| |
|
|
|
|
|
|
|
|
|
|
|
|
Tubo d'acciaio 2 (fibre No.13-24): Fibra ottica di singolo modo (MP)
Un elemento tracciante nero (passo di 50mm)
| NO. |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
| Colore |
Blu |
Arancia |
Verde |
Brown |
Grigio |
Bianco |
Rosso |
Natura |
Giallo |
Viola |
Rosa |
Acqua |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Tubo d'acciaio 3 (fibre No.25-36): Fibra ottica di singolo modo (MP)
Un elemento tracciante nero (passo di 100mm)
| NO. |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
| Colore |
Blu |
Arancia |
Verde |
Brown |
Grigio |
Bianco |
Rosso |
Natura |
Giallo |
Viola |
Rosa |
Acqua |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Tubo d'acciaio 4 (fibre No.37-48): Fibra ottica di singolo modo (MP)
Un elemento tracciante nero (passo di 150mm)
| NO. |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
| Colore |
Blu |
Arancia |
Verde |
Brown |
Grigio |
Bianco |
Rosso |
Natura |
Giallo |
Viola |
Rosa |
Acqua |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
4. Imballaggio e spedire
Il OPGW sarà strettamente ed uniformemente ferisce su una forte bobina del legno-ferro che si conforma a ANSI/AA 53-1981 o uguale. La bobina sarà ritardata con le assi corpulente del legno-ferro in modo da impedire il OPGW danno nel trasporto ordinario, trattare, stoccaggio e mettente insieme le operazioni.
Disegno della bobina
Secondo la lunghezza di cavo, scegliamo il tipo differente la bobina (D, d, b, w1, w2) per cavo di carico.
5. In condizioni ambientali
In pieno aderisca a ISO14001, a RoHS ed al sistema OHSAS18001
6. Raccomandazioni dell'installazione
Procedura di installazione:
È raccomandato che IEEE lo Std 524-1992 e la nostra società abbiano raccomandato le procedure siano usati per l'installazione di OPGW.
