Specificativi tecnici per i cavi in fibra ottica
Fibra ottica Caratteristiche
Le caratteristiche ottiche, geometriche, meccaniche e ambientali del G ITU-T652La fibra ottica deve essere conforme alla tabella seguente.
| Caratteristiche |
Valori specificati |
Unità |
| Caratteristiche ottiche |
| Diametro del campo di modalità |
a 1310 nm |
9.1±0.5 |
μm |
| a 1550 nm |
10.3 ± 0.7 |
mm |
| Coefficiente di attenuazione |
a 1310 nm |
≤ 0.36 |
dB/km |
| a 1550 nm |
≤ 0.23 |
dB/km |
| Non-uniformità dell'attenuazione |
≤ 0.05 |
dB |
| lunghezza d'onda di dispersione zero (λ0) |
1300 ¥1324 |
nm |
| Pendenza di dispersione massima zero (S)0max) |
≤ 0.092 |
ps/(nm2·km) |
| Coefficiente di dispersione del modo di polarizzazione (PMD)Q.) |
≤ 0.2 |
|
| lunghezza d'onda di taglio (λ)cc) |
≤ 1260 |
nm |
| Coefficiente di dispersione |
1288 ∼ 1339 nm |
≤ 3.5 |
ps/(nm·km) |
| 1550 nm |
≤ 18 |
ps/(nm·km) |
| Indice di rifrazione effettivo del gruppo (N)Eff) |
a 1310 nm |
1.466 |
- E'un' altra cosa. |
| a 1550 nm |
1.467 |
- E'un' altra cosa. |
| Caratteristica geometrica |
| Diametro del rivestimento |
125.0±1.0 |
μm |
| Non circolarità del rivestimento |
≤ 1.0 |
% |
| Diametro del rivestimento |
245.0±10.0 |
μm |
| Errore di concentricità del rivestimento |
≤ 12.0 |
μm |
| Non circolarità del rivestimento |
≤ 6.0 |
% |
| Errore di concentricità del rivestimento del nucleo |
≤ 0.8 |
μm |
| Errore di concentricità di rivestimento/rivestimento |
≤ 12.0 |
μm |
| Caratteristiche meccaniche |
| Curling |
≥ 4 |
m |
| Stressa di prova |
≥ 0.69 |
GPa |
| Forza della striscia di rivestimento |
Valore medio |
1.0-5.0 |
N |
| Valore massimo |
1.3-8.9 |
N |
| Perdita di flessione macro |
F60mm, 100 cerchi, a 1550nm |
≤ 0.05 |
dB |
| F32mm, 1 cerchio, a 1550nm |
≤ 0.05 |
dB |
| |
|
|
|
|
Caratteristiche del cavo
Componente e PArametro

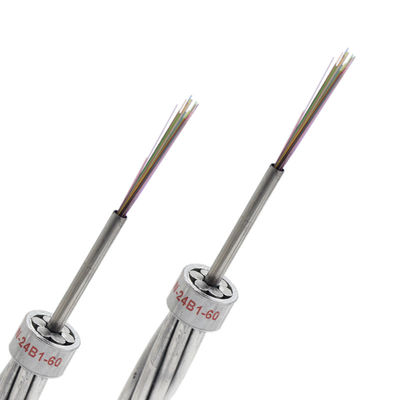

Cavi a terra di acciaio placcato in alluminio e tubi in acciaio inossidabile contenenti fibre ottiche
Tipo di cavo
OPGW-48B1.3-190[205;185.4)

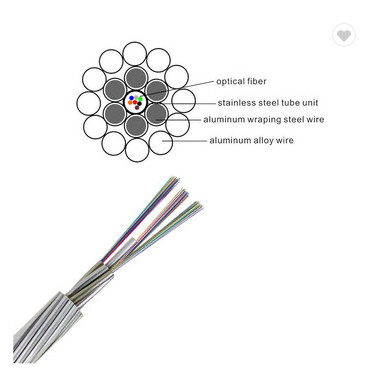

Sezione trasversale OPGW
| Struttura |
|
Materiale |
- No, no, no, no. |
Diametro del materiale |
| Fibra |
G.652.D |
48 |
|
| Centro |
20% di filo AS |
1 |
Diametro |
4.0 mm |
| Strato 1 |
Tubo SUS |
4 |
Diametro |
4.0 mm |
| 20% di filo AS |
2 |
Diametro |
4.0 mm |
| Strato 2 |
20% di filo AS |
12 |
Diametro |
4.0 mm |
Specificativi OPGW
| Articolo 2 |
Dati tecnici |
| Stranded |
Core, strato 1, strato 2 |
| Direzione di blocco |
Strato esterno è la mano destra |
| Diametro del cavo (nominale) |
20.0 mm |
| Peso del cavo (circa) |
1365 kg/km |
| Sezione trasversale di supporto |
AS filo |
188.5 mm2 |
| Resistenza alla trazione nominale (RTS) |
205 kN |
| Modulo di elasticità (E-Modulo) |
162.0kN/mm2 |
| Coefficiente di allungamento termico |
13.0×10-6/K |
| Stresso di lavoro massimo (40% RTS) |
82.0kN |
| Stresso quotidiano (SDE) (RTS) |
360,9 ~ 51,25 kN |
| Resistenza CC a 20°C |
00,442 ohm/km |
| Corrente di breve durata (1,0s, 40°C ∼200°C) |
13.62kA |
| Capacità di corrente di breve durata I2t |
185.4kA2s |
| Raggio minimo di piegatura |
Installazione |
30 volte il diametro del cavo |
| Operazione |
15 volte il diametro del cavo |
| Intervallo di temperatura |
Installazione |
-10°C~+60°C |
| Immagazzinamento e spedizione |
-40°C~+60°C |
| Operazione |
-40°C~+80°C |
| |
|
|
|
Fibra e fibre sciolteTUbe Co Identificazione
Le singole fibre e i tubi liberi devono essere conformi alla norma TIA/EIA-598-A e utilizzare il codice colore specificato di seguito.
Tubo di acciaio 1 (fibre n. 1-12): fibra ottica mono-moda (SM)
Colori delle fibre
| - No, no, no. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Colore |
Blu |
Arancione |
Verde |
Marrone |
Grigio |
Bianco |
Rosso |
Natura |
Giallo |
Viola |
Rosa |
Acqua |
| |
|
|
|
|
|
|
|
|
|
|
|
|
tubo di acciaio 2 (fibre n. 13-24): fibra ottica mono-moda (SM)
Un tracciante nero (50 mm di distanza)
| - No, no, no. |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
| Colore |
Blu |
Arancione |
Verde |
Marrone |
Grigio |
Bianco |
Rosso |
Natura |
Giallo |
Viola |
Rosa |
Acqua |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
tubo di acciaio 3 (fibre n. 25-36): fibra ottica mono-moda (SM)
Un tracciante nero (100 mm di distanza)
| - No, no, no. |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
| Colore |
Blu |
Arancione |
Verde |
Marrone |
Grigio |
Bianco |
Rosso |
Natura |
Giallo |
Viola |
Rosa |
Acqua |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Tubo di acciaio 4 (fibre n. 37-48): fibra ottica monomodo (SM)
Un tracciante nero (150 mm di distanza)
| - No, no, no. |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
| Colore |
Blu |
Arancione |
Verde |
Marrone |
Grigio |
Bianco |
Rosso |
Natura |
Giallo |
Viola |
Rosa |
Acqua |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Imballaggio e spedizione e pagamento
Tamboli di legno scorrevoli da 2000 a 6000 metri/tambo
Il nostro profilo aziendale
Dongguan TW-SCIE Co., Ltd. è situata nella città di Qingxi, una bella città industriale nella città di Dongguan, provincia di Guangdong, e hanno anche un altro luogo in Deyang Sichuan.covering un'area di più di 10,000 metri quadratiDalla sua fondazione, l'azienda aderisce al concetto di "innovazione continua, ricerca dell'eccellenza", all'integrità dell'impresa, al posizionamento preciso,impegno a lungo termine per lo sviluppo di prodotti di comunicazione in fibra ottica e l'espansione del mercatoAttualmente, Tewang dispone di un moderno ambiente di ufficio, attrezzature di produzione avanzate e un gruppo di ricercatori scientifici di alta qualità e personale tecnico e personale di gestione.e è diventata una ricerca e sviluppo di prodotti di comunicazione in fibra ottica, produzione, vendita e ingegneria delle reti nel suo complesso, e ha il diritto di importare ed esportare le imprese emergenti di alta tecnologia.
Domande frequenti
D1: Dov' è la sua fabbrica?
R1: La nostra fabbrica si trova nella città di DONGGUAN, provincia di GUANGDONG, Cina.
D2: da quanto tempo la vostra azienda fa questo?
A2: Più di 20 anni. Non produciamo solo cavi in fibra ottica, ma produciamo anche fibra ottica e strumenti correlati.
D3: Che dire della qualità del cavo?
A4: La nostra fabbrica è approvata dal sistema di gestione della qualità ISO9001 e incluse le certificazioni STARF, CE, CPR, TLC nell'elenco.Abbiamo una serie di attrezzature e strumenti per garantire la qualità affidabile dei nostri prodotti.
Q4: Puoi produrre il cavo secondo le nostre esigenze?
A6: Certo. Possiamo fornire diversi tipi di prodotti secondo le vostre esigenze a prezzi ragionevoli.
Q5: Accettate l'ordine OEM e quanti sono gli MOQ?
A7:Sì, accogliamo calorosamente il tuo ordine OEM. Per raggiungere la soddisfazione del cliente, accettiamo l'ordine di campione, anche un pezzo.
