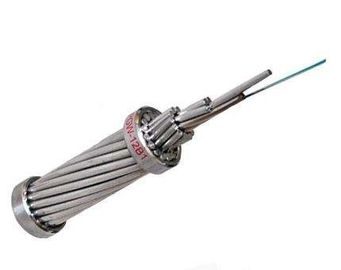

24 cavi a fibre ottiche del centro OPGW del centro 48 hanno tagliato la struttura compatta di lunghezza d'onda ≤1260nm

Caratteristiche tecniche per cavo a fibre ottiche

Una messa a terra ottica (anche conosciuta come un OPGW o, nella norma di IEEE, in una messa a terra sopraelevata composita di fibra ottica) è un tipo di cavo che è utilizzato nelle linee elettriche sopraelevate. Tale cavo combina le funzioni di messa a terra e delle comunicazioni. Ha la struttura centrale del tubo di acciaio inossidabile e struttura di arenamento di strato. Un cavo di OPGW contiene una struttura tubolare con una o più fibre ottiche in, circondato dagli strati singoli o doppi dei fili di acciaio placcati di alluminio (ACS) o dei cavi misti dei cavi di ACS e della lega di alluminio. Il cavo di OPGW è fatto funzionare fra le cime dei piloni ad alta tensione dell'elettricità. La parte conduttiva del cavo serve a legare le torri adiacenti per interrare la terra e protegge i conduttori ad alta tensione dai fulmini. Le fibre ottiche all'interno del cavo possono essere usate per la trasmissione ad alta velocità dei dati, per i propri scopi dell'utilità elettrica della protezione e del controllo della linea di trasmissione, per la propria voce dell'utilità e della comunicazione dei dati, o possono essere affittate o vendute ai terzi per servire da collegamento ad alta velocità della fibra fra le città. Per costruire OPGW deve tagliare il potere, con conseguente maggior perdita, così OPGW deve essere utilizzato nella costruzione della linea ad alta pressione sopra 110KV.

1. Sostituisca le messe a terra aeree esistenti, miglioranti le linee di comunicazione delle centrali elettriche.

2. Piano e progettazione sincroni con messa a terra quando le nuove linee elettriche aeree devono essere costruite

3. Fornisca all'unità inossidabile della fibra del tubo la protezione ottimale

4. Grande cortocircuito dell'errore di comportamento corrente e che assicura protezione contro il fulmine

5. Adatto ad applicazione nel numero di fibre del hih e nelle linee elettriche ad alta tensione eccellenti

6. Partita con tensione-depressione favorevole del cavo diffluente del grond.

Applicazione

La messa a terra composita di fibra ottica [OPGW] è adatta ad installazione sulle nuove linee elettriche con la doppia funzione di messa a terra e della comunicazione. Particolarmente per installazione sulle linee elettriche normali di altissima tensione e di voitage. OPGW può sostituire la messa a terra convenzionale di vecchia linea elettrica con l'aumento della funzione di comunicazione della fibra. Conducono il cortocircuito corrente e forniscono la resistenza del fulmine.

Caratteristiche di fibra ottica

Le caratteristiche ottiche, geometriche, meccaniche e dell'ambiente della fibra ottica di ITU-T G.652.D saranno accordo con la tavola sotto:

Caratteristiche			Valori specificati	Unità
Caratteristiche ottiche
Diametro di campo di modo		a 1310nm	9.1±0.5	µm
		a 1550nm	± 10,3 0,7	millimetro
Coefficiente di attenuazione		a 1310nm	≤0.36	dB/km
		a 1550nm	≤0.23	dB/km
Non uniformità di attenuazione			≤0.05	dB
Lunghezza d'onda zero della dispersione (λ0)			1300 ~1324	nanometro
Pendio zero massimo della dispersione (S0max)			≤0.092	ps/(nanometro2·chilometro)
Coefficiente di dispersione di modo di polarizzazione (PMDQ)			≤0.2
Lunghezza d'onda di taglio (λcc)			≤1260	nanometro
Coefficiente di dispersione		1288~1339nm	≤3.5	ps/(nanometro·chilometro)
		1550nm	≤18	ps/(nanometro·chilometro)
Efficace indice di rifrazione del gruppo (Neff)		a 1310nm	1,466	-
		a 1550nm	1,467	-
Caratteristica geometrica
Diametro del rivestimento			125.0±1.0	µm
Non circolarità del rivestimento			≤1.0	%
Diametro ricoprente			245.0±10.0	µm
errore di concentricità del Rivestimento-rivestimento			≤12.0	µm
Non circolarità ricoprente			≤6.0	%
errore di concentricità del Centro-rivestimento			≤0.8	µm
Errore concentricità del rivestimento/del rivestimento			≤12.0	µm
Caratteristica meccanica
Arricciatura			≥4	m.
Tensione di prova			≥0.69	GPa
Forza ricoprente della striscia	Valore medio		1.0-5.0	N
	Valore di picco		1.3-8.9	N
Macro perdita di piegamento	Ф60mm, 100 cerchi, a 1550nm		≤0.05	dB
	Ф32mm, cerchi 1, a 1550nm		≤0.05	dB

Caratteristiche di cavo

Costruzione e parametro del cavo

Messa a terra sopraelevata fatta del tubo di filo di acciaio rivestito d'alluminio (asse) e di acciaio inossidabile che contiene fibra ottica.

tipo 3.2Cable: OPGW-48B1.3-190 [205; 185,4]

3.2.1 sezione trasversale di OPGW

Fibra ed identificazione di colore sciolta della metropolitana

La singola fibra ed i tubi sciolti accordo con TIA/EIA-598-A standard ed il codice colore come sotto.

Tubo d'acciaio 1 (fibre No.1-12): Fibra ottica di singolo modo (MP)

Colori della fibra

Tubo d'acciaio 2 (fibre No.13-24): Fibra ottica di singolo modo (MP)

Un elemento tracciante nero (passo di 50mm)

Tubo d'acciaio 3 (fibre No.25-36): Fibra ottica di singolo modo (MP)

Un elemento tracciante nero (passo di 100mm)

Tubo d'acciaio 4 (fibre No.37-48): Fibra ottica di singolo modo (MP)

Un elemento tracciante nero (passo di 150mm)

Imballaggio e spedire

Il OPGW sarà strettamente ed uniformemente ferisce su una forte bobina del legno-ferro che si conforma a ANSI/AA 53-1981 o uguale. La bobina sarà ritardata con le assi corpulente del legno-ferro in modo da impedire il OPGW danno nel trasporto ordinario, trattare, stoccaggio e mettente insieme le operazioni.

Disegno della bobina

Secondo la lunghezza di cavo, scegliamo il tipo differente la bobina (D, d, b, w1, w2) per cavo di carico.
