Una messa a terra sopraelevata composita aerea autosufficiente dei 48 centri
La messa a terra sopraelevata composita di fibra ottica (OPGW) è un tipo di cavo che è utilizzato nelle linee elettriche sopraelevate. Tale cavo combina le funzioni di messa a terra e delle comunicazioni.

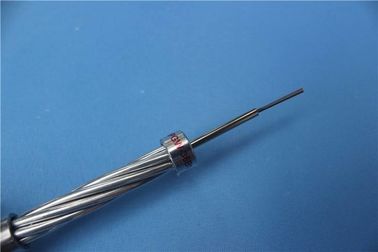

Un cavo di OPGW contiene una struttura tubolare con una o più fibre ottiche in, circondato dagli strati di cavo d'acciaio e di alluminio. Pricipalmente è usato per le linee di comunicazione di 110kV, di 220kV, di 500kV, di 750kV e di nuovi sistemi di trasmissione ad alta tensione sopraelevati. Anche può essere usato per sostituire la messa a terra attuale di vecchio sistema di trasmissione ad alta tensione sopraelevato.
Il cavo di OPGW è fatto funzionare fra le cime dei piloni ad alta tensione dell'elettricità. La parte conduttiva del cavo serve a legare le torri adiacenti per interrare la terra e protegge i conduttori ad alta tensione dai fulmini. Le strutture speciali possono essere personalizzate secondo le necessità dell'utente.
Applicazioni
1.Adapt per sostituire la messa a terra invecchiata e la nuova struttura di messa a terra ad alta tensione.
protezione 2.lighting e condurre la corrente di cortocircuito
3.OPGW può sostituire la messa a terra convenzionale di vecchia linea elettrica con l'aumento della funzione di comunicazione della fibra.
Dati tecnici
| Dettagli della struttura |
|
Nominato |
No. |
Diametro |
| Centro |
Cavo 20%AS |
1 |
2,70 |
millimetro |
| Strato 1 |
Cavo 20%AS |
4 |
2,70 |
millimetro |
| SUS-metropolitana |
2 |
2,70 |
millimetro |
| Strato 2 |
Cavo 20%AS |
10 |
2,70 |
millimetro |
| |
|
|
|
|
|
| |
Secondo IEEE std 1138, norme di IEC 60794-4 |
|
|
|
|
| |
No. della fibra & tipo |
|
|
48 |
G652D |
| |
Diametro standard |
|
|
13,50 |
millimetro |
| |
Sezione trasversale sostenente |
|
|
97,30 |
mm2 |
| |
|
Sezione del cavo dell'asse |
|
97,30 |
mm2 |
| |
Massa approssimativa |
|
|
687,0 |
kg/km |
| |
Resistenza alla trazione stimata |
|
|
117,0 |
kN |
| |
Tensione massima permessa (40%RTS) |
|
|
46,8 |
N/mm2 |
| |
Sforzo di ogni giorno (25%RTS) |
|
|
29,3 |
N/mm2 |
| |
Sforzo del margine di sforzo (70%RTS) |
|
|
81,9 |
N/mm2 |
| |
Modulo di elasticità |
|
|
162,0 |
GPa |
| |
Coefficiente termico di allungamento |
|
|
13,0 |
×10-6/ºC |
| |
D.C. Resistance calcolato a 20ºC |
|
|
0,878 |
Ω/km |
| |
Capacità corrente di cortocircuito (40~200ºC, 0.25s) |
|
|
45,3 |
kA2·s |
| |
Rapporto fra tirata e peso |
|
|
17,40 |
chilometro |
| Temperatura |
Installazione |
|
|
-10ºC~+50 |
ºC |
| Gamma: |
Trasporto ed operazione |
|
|
-40ºC~+80 |
ºC
|

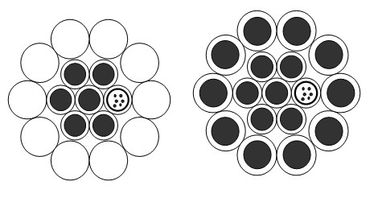

Sezione trasversale
