ADSS 2-144 Cable di fibra ottica autoportante a base di all-dielettrica

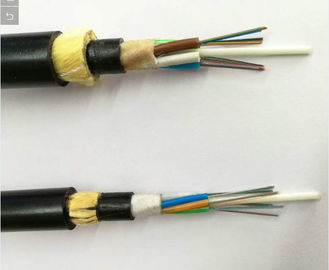

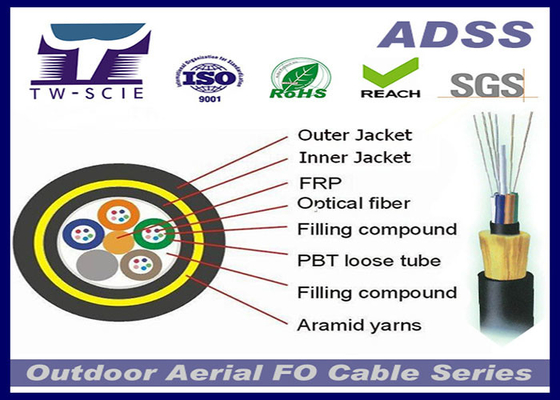

Il cavo ADSS è un tubo sciolto con fili. Le fibre, 250 μm, sono posizionate in un tubo sciolto in plastica ad alto modulo.I tubi (e i riempitivi) sono stratificati attorno a un FRP (Fibre Reinforced Plastic) come elemento di resistenza centrale non metallico in un nucleo di cavo compatto e circolare. Dopo che il nucleo del cavo è riempito con composto di riempimento. è coperto con una sottile guaina interna di PE (polietilene).Dopo che lo strato di filati di aramide è stato applicato sul rivestimento interno come elemento di resistenza, il cavo è completato con una guaina esterna PE o AT (anti-tracking).
Per le linee elettriche aeree sotto i 110 kV, viene applicata una guaina esterna in PE.Per linee elettriche di 110 kV o piùIl design dedicato della quantità di aramide e del processo di stranding può soddisfare la domanda su varie span.
Caratteristiche
1. Può essere installato senza spegnere l' energia
2. eccellente prestazione AT, il massimo induttivo al punto di funzionamento della guaina AT può raggiungere 25kV
3Peso leggero e diametro ridotto riducendo il carico causato da ghiaccio e vento e il carico sulle torri e sugli appoggi
4- Grandi lunghezze di lunghezza e la più grande lunghezza è superiore a 1000 m
5. Buone prestazioni di resistenza alla trazione e temperatura
Parametro
| Tipo di cavo | Numero di fibre | Fabbricazione a partire da: | Fabbricazione a partire da |
Diametro del cavo mm |
Peso del cavo kg/km | Tensione di lavoro massima kN | Strumento di resistenza CSA mm2 | Modulo di elasticità kN/mm2 |
| ADSS | 2 | 1 | 4 | 12.5 | 136 | 1.5 | 4.6 | 7.6 |
| ADSS | 4 | 2 | 3 | 13.0 | 142 | 2.25 | 7.6 | 8.3 |
| ADSS | 8 | 3 | 2 | 13.3 | 148 | 3.0 | 10.35 | 9.45 |
| ADSS | 10 | 4 | 1 | 13.6 | 156 | 3.6 | 13.8 | 10.8 |
| ADSS | 12 | 5 | 0 | 13.8 | 159 | 4.5 | 14.3 | 11.8 |
| ADSS | 14 | 6 | 0 | 14.5 | 177 | 5.4 | 18.4 | 13.6 |
| ADSS | 16 | 4 | 1 | 14.9 | 185 | 6.75 | 22.0 | 16.4 |
| ADSS | 20 | 5 | 0 | 15.1 | 193 | 7.95 | 26.4 | 18.0 |
| ADSS | 24 | 6 | 0 | 15.5 | 201 | 9.0 | 32.2 | 19.1 |
| ADSS | 28 | 7 | 1 | 15.6 | 208 | 10.5 | 33.0 | 19.6 |
| ADSS | 32 | 8 | 0 | 16.3 | 226 | 12.75 | 40.0 | 21.0 |
| ADSS | 36 | 9 | 1 | 16.8 | 242 | 15.45 | 48.0 | 24.0 |
| ADSS | 42 | 10 | 0 | 17.2 | 253 | 16.2 | 51.0 | 25.1 |
| ADSS | 48 | 11 | 1 | 17.9 | 266 | 18.0 | 58.8 | 25.1 |
| Specifica della tecnologia dei cavi in fibra ottica ADSS: | ||||||||
| Diametro esterno di riferimento (mm) |
Peso di riferimento Peso in kg/km |
Tensione di lavoro massima giornaliera (kN) |
Tensione di lavoro massima ammissibile (kN) |
Forza di rottura (kN) |
CSA membro della forza (mm2) |
Modulo di elasticità kN/ (mm2) |
Coefficiente di espansione termica ×10-6 /k | |
| Involucro in PE | AT guaina |
|||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | - Zero.4 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | - Zero.5 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | - Zero.8 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | - Zero.8 |
| G.652 | G.655 | 50/125 μm | 62.5/125 μm | ||
|
Attenuazione ((+20oC) |
@850nm | ≤ 3,0 dB/km | ≤ 3,0 dB/km | ||
| @1300nm | ≤ 1,0 dB/km | ≤ 1,0 dB/km | |||
| @1310nm | ≤ 0,36 dB/km | ≤ 0,40 dB/km | |||
| @1550nm | ≤ 0,22 dB/km | ≤ 0,23 dB/km | |||
| Larghezza di banda (classe A) | @850nm | ≥ 500 MHz·km | ≥ 200 MHz·km | ||
| @1300nm | ≥ 1000 MHz·km | ≥ 600 MHz·km | |||
| Apertura numerica | 0.200±0.015NA | 0.275±0.015NA | |||
| Lunghezza d'onda del taglio del cavo λcc | ≤ 1260 nm | ≤ 1480 nm | |||
| Sortitura della fibra | Multimodo | G.651 | A1a:50/125 | Fibre a indice classificato |
| A1b:62.5/125 | ||||
| Modalità singola | G.652 ((A,B,C) | B1.1:Fibra convenzionale | ||
| G.652D | B2: Dispersione zero spostata | |||
| G.655 | B1.2: lunghezza d'onda di taglio spostata | |||
| G.657(A1,A2,B3) | B4: Principali dati tecnici positivi | |||
| Fibra mono-modo a dispersione spostata | ||||
Vantaggi competitivi
1Produttore OEM di cavi in fibra ottica
2. Marca di fibre: YOFC, CORNING, FUJIKURA
3.Certificazione di qualità:ISO9001.ROSH.REACH
4.Cooperazione con Vietnam Telecom, Thai Telecom, Singapore Telecom, Dubai Telecom e altri grandi progetti
5.Tw-scie è conosciuta come produttrice di cavi in fibra ottica per l'eccellente qualità dei prodotti, prezzi competitivi, consegna rapida e buon servizio
Struttura del prodotto
Imballaggio:Il pacchetto ADSS 2-144 Core Optical Fiber Cable è dotato di tamburo di legno per l'esportazione.Lunghezza di consegna del cavo esterno secondo i nuclei 2-144 del cavo a fibra ottica. Accettiamo anche tamburi a cavo personalizzati dai clienti. Benvenuti a contattarci!
Specificità
· Cavo a fibra ottica OEM 2-288
· LOGO del tagliatore
· Prezzo di fabbrica
· 21 anni di garanzia di qualità
I nostri certificati
Perché scegliere il nostro cavo in fibra ottica
1.Introduzione di attrezzature e tecnologie di produzione avanzate straniere, hanno 12 anni di esperienza produttiva, l'80% dei dipendenti ha più di 10 anni di esperienza,eccellente cultura aziendale e team di gestione.
2- Spedizione veloce dalla fabbrica.
3L'articolo viene spedito entro 3-15 giorni lavorativi dal ricevimento del pagamento a seconda della quantità dell'ordine.
4Accettiamo T/T, L/C, Western Union, Money Gram e Paypal, scegliete quello che vi piace.
5Accettiamo OEM. Le dimensioni e il materiale del cavo sono personalizzati. Il tuo logo e il tuo disegno sono i benvenuti. Produrremo in base alle tue esigenze e descrizione;
6.Con più di 12 anni di esperienza nel cavo in fibra ottica, abbiamo già collaborato e stabilito relazioni commerciali a lungo termine con le imprese famose sia nazionali che estere.
