Cavo a fibre ottiche aereo all'aperto del centro ottico della messa a terra 72 di OPGW

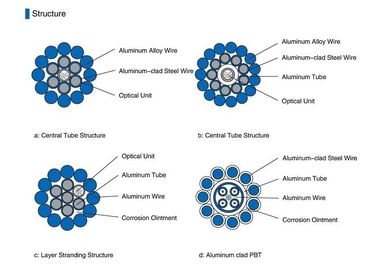

Il cavo di OPGW è un tipo di struttura del cavo con il composto della trasmissione ottica e della messa a terra sopraelevata per il trasporto di energia. Il suo funzionamento nell'elettrodotto sia come cavo a fibre ottiche che messa a terra sopraelevata che possono assicurare la protezione del fulmine e della valuta di conduzione di cortocircuito. I OPGW consistono dell'unità ottica del tubo di acciaio inossidabile, il filo di acciaio di alluminio del rivestimento, cavo della lega di alluminio. Ha la struttura centrale del tubo di acciaio inossidabile e struttura di arenamento di strato. Possiamo progettare la struttura secondo lo stato dell'ambiente ed i requisiti di clienti differenti.
Caratteristiche
1.Large diametro, grande capacità della fibra
la struttura 2.The è stabile e l'affidabilità è alta
capacità 3.Excellent contro capacità corrente di cortocircuito eccezionale e del lato
la progettazione d'incaglio ottimale 4.The può ottenere la lunghezza in eccedenza di fibra ottica secondaria
il numero 5.The dei fili può essere progettato in due o tre strati
6.Match con i fili di terreno di intesa
Speicfication
| Conteggio del cavo |
Fuori sheathDiameter (millimetri) |
Peso (chilogrammi) |
Resistenza alla trazione permissibile minima (n) |
carico massimo permissibile minimo (N/100mm) |
Raggio di piegamento minimo (millimetri) |
Temperatura di stoccaggio (°C) |
| a breve termine |
a lungo termine |
a breve termine |
a lungo termine |
a breve termine |
a lungo termine |
| 72 |
13,5 |
160 |
1500 |
600 |
1000 |
300 |
20D |
10D |
-40~70 |
Nota: Questa scheda può soltanto essere un riferimento, ma non un supplemento al contratto. Contatti prego le vendite per i dettagli.
Parametri strutturali
| Modello del cavo |
OPGW-60 |
OPGW-70 |
OPGW-90 |
OPGW-110 |
OPGW-130 |
| Numero /diameter (millimetro) del tubo di acciaio inossidabile |
1/3.5 |
2/2.4 |
2/2.6 |
2/2.8 |
1/3.0 |
| Numero /diameter del cavo di AL (millimetri) |
0/3.5 |
12/2.4 |
12/2.6 |
12/2.8 |
12/3.0 |
| Numero /diameter del cavo di ACS (millimetri) |
6/3.5 |
5/2.4 |
5/2.6 |
5/2.8 |
6/3.0 |
| Diametro di cavo (millimetri) |
10,5 |
12,0 |
13,0 |
14,0 |
15,0 |
| RTS (KN) |
75 |
45 |
53 |
64 |
80 |
| Peso del cavo (kg/km) |
415 |
320 |
374 |
432 |
527 |
| Resistenza di CC (200C W/km) |
1,36 |
0,524 |
0,448 |
0,386 |
0,327 |
| Modulo di elasticità (Gpa) |
162,0 |
96,1 |
95,9 |
95,6 |
97,8 |
| coefficiente di espansione termica lineare (1/×10-6) |
12,6 |
17,8 |
17,8 |
17,8 |
17,2 |
| Capacità di cortocircuito (² s del Ka) |
24,0 |
57,3 |
78,9 |
105,8 |
150,4 |
| Temperatura massima di operazione (C) |
200 |
200 |
200 |
200 |
200 |
Imballaggio e spedire
Il cavo è fornito di lunghezze come specificato nel pi o come requisito. Ogni lunghezza sarà spedita su un tamburo ferro-di legno separato. Il diametro minimo del barilotto del tamburo non sarà di meno di 30 volte il diametro del cavo.
L'estremità di cavo sarà sigillata con i cappucci di protezione di plastica per impedire la penetrazione dell'acqua. L'estremità sarà facilmente accessibile per provare. Una relazione sull'esperimento di ispezione finale con le caratteristiche di funzionamento di attenuazione per ogni fibra è attaccata dentro il tamburo.
