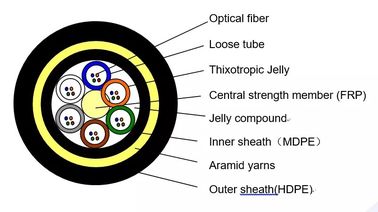

Il cavo ADSS è costituito da fibre di diametro di 250 μm collocate in un tubo sciolto di materie plastiche ad alto modulo.I tubi sono riempiti con un composto di riempimento resistente all'acqua e stratificati attorno a un elemento di resistenza centrale non metallico in FRPCiò crea un nucleo di cavo compatto e circolare, che viene quindi riempito con un composto di riempimento e coperto con una sottile guaina interna di PE.Un strato di filati di aramide viene quindi applicato sulla guaina interna come elemento di resistenza, e infine, il cavo è completato con una guaina esterna in PE o AT per l'anti-tracciamento.
Per le linee elettriche aeree sotto i 110 kV, viene applicata una guaina esterna in PE.Per linee elettriche di 110 kV o piùIl design dedicato della quantità di aramide e del processo di stranding può soddisfare la domanda su varie span.
Il cavo a fibra ottica aerea è completamente dielettrico e autoportante, senza metallo nella sua struttura.
Ha un gran numero di nuclei di fibra, è leggero e può essere installato accanto a linee elettriche, risparmiando risorse.
Il cavo utilizza materiale aramidico ad alta resistenza alla trazione per resistere alla tensione e prevenire danni.
Ha una piccola espansione termica, il che significa che l'arco del cavo è minimamente influenzato dalle variazioni di temperatura.
Il cavo ha un doppio strato di filato di aramide per la resistenza, che lo rende adatto per ambienti difficili come laghi salati ad alta quota o linee con una lunghezza superiore a 800 metri.
Il cavo ha una guaina a tre strati con PE/AT come cappotto esterno.
Specificità
| Numero di fibre di cavo | / | 2 ~ 30 | 32 ~ 60 | 62 ~ 72 | |||
| Struttura | / | 1 + 5 | 1 + 5 | 1 + 6 | |||
| Stile in fibra | / | G.652D | |||||
| Membro della forza centrale | materiale | mm | FRP | ||||
| Diametro (media) | 1.5 | 1.5 | 2.1 | ||||
| Tubo sciolto | Materiale | mm | PBT | ||||
| Diametro (media) | 1.8 | 2.1 | 2.1 | ||||
| Spessore (media) | 0.32 | 0.35 | 0.35 | ||||
| Fibra massima/tubo sciolto | 6 | 12 | 12 | ||||
| Colore dei tubi | Identificazione a colori | ||||||
| Lungozza in eccesso della fibra | % | 0.7~0.8 | |||||
| Resistenza all'acqua | Materiale | / | Gelatina di cavia | ||||
| Sehath interno | materiale | mm | MDPE | ||||
| Involucro interno | 0.9 mm | ||||||
| Componenti di rinforzo non metallici | Materiale | / | Fabbricazione a partire da fibre sintetiche | ||||
| Involucro esterno | materiale | mm | MDPE | ||||
| Involucro esterno | 1.8 mm | ||||||
| Diametro medio del cavo | mm | 10.9 | 11.5 | 12.1 | |||
| Peso del cavo (approssimativo) | kg/km | 95 | 110 | 120 | |||
| Area di sezione del cavo | mm2 | 93.31 | 103.87 | 114.99 | |||
| Coefficiente di attenuazione (max) | 1310 nm | dB/km | 0.35 | ||||
| 1550 nm | 0.21 | ||||||
| Resistenza alla trazione nominale ((RTS)) | kn | 6 | |||||
| Tensione massima consentita | kn | 2.5 | |||||
| Tensione di funzionamento media annua (EDS) | kn | 3.2 | |||||
| Modulo di Young | kn/mm2 | 7.8 | |||||
| Coefficiente di espansione termica | 10-6°C | 9 | |||||
| Resistenza alla frantumazione | A lungo termine | N/100 mm | 1100 | ||||
| A breve termine | 2200 | ||||||
| Permesso Rame di piegatura | statico | mm | 15 di OD | ||||
| dinamica | 20 di OD | ||||||
| Temperatura | Quando si depone | °C | -20~+60 | ||||
| Immagazzinamento e trasporto | -40~+70 | ||||||
| correre | -40~+70 | ||||||
| Dominio di applicazione | Adatto a livelli di tensione inferiori a 110 kV, velocità del vento inferiore a 25 m/s, ghiaccio di 5 mm | ||||||
| Segni di cavi |
Nome della società ADSS-××B1-PE-100M DL/T 788-2001 ×××M Anno (O su richiesta del cliente) |
||||||
Nota:Questa scheda può essere utilizzata solo come riferimento, ma non come supplemento al contratto.
