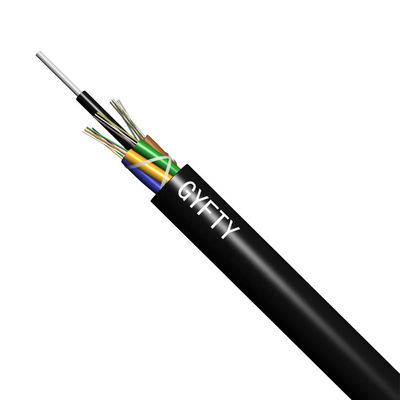

Cavo a fibre ottiche aereo del centro del sistema GYFTY 6/12/24 del trasporto di energia di singolo modo
GYFTY FRP individua nel centro dei centri come membro di forza non metallico. I tubi del cavo, che sono riempiti di composto di riempimento, sono incagliati intorno al membro di forza. Completato con una guaina del PE. I cavi di GYFTY sono disponibili dai 2 centri ai 288 centri. È utilizzato nell'area ad alta tensione per le comunicazioni interurbane.
Applicazioni
1.Aerial/condotta
attrezzature di comunicazione 2.Connecting
sistema dei collegamenti 3.Multi-cores nel centro dati
Caratteristiche
1.Good meccanico e prestazione di temperatura
2. Tubo ad alta resistenza dei looes che è idrolisi resistente
composto del materiale da otturazione del tubo 3.Special assicurare una protezione critica di fibra
resistenza 4.Crush e flessibilità
le misure seguenti 5.The sono approntate per assicurare il cavo a tenuta d'acqua:
plastica a fibra rinforzata 6.Single come il membro di forza centrale
composto del materiale da otturazione del tubo 7.Loose
materiale da otturazione del centro di 8,100% cavi
Specifiche generali
| Tipo di cavo |
GYFTY |
| Tipo della fibra |
G652D |
| Applicazione |
Comunicazione interurbana, lan |
| Metodi raccomandati dell'installazione |
Aereo |
| Ambiente |
All'aperto |
| Gamma di temperature |
-40℃ a 70℃ |
| Parametro tecnico della fibra ottica monomodale di ITU-T G.652D (B1.3) |
| Caratteristiche ottiche |
|
|
|
| Diametro di campo di modo (microfarad) |
1310nm
1550nm
|
9.2±0.4
10.4±0.8
|
µm
µm
|
| Lunghezza d'onda di taglio (λcc) |
|
≤1260 |
nanometro |
| Coefficiente di attenuazione |
1310nm
1383nm
1550nm
|
<0.35
<0.35
<0.22
|
dB/km
dB/km
dB/km
|
| Macro perdita di piegamento |
φ75mm, 100circles, a 1550nm |
≤0.1 |
dB |
| Non uniformità di attenuazione |
|
≤0.05 |
dB |
| Coefficiente di dispersione |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤18
|
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km)
|
| Lunghezza d'onda zero della dispersione |
|
1300~1324 |
nanometro |
| Pendio zero massimo della dispersione |
|
≤0.093 |
Ps/(nanometro2.km) |
| Indice di rifrazione del gruppo (valore tipico) |
1310nm
1550nm
|
1,466
1,467
|
|
| Caratteristica geometrica |
|
|
|
| Diametro del rivestimento |
|
125.0±1.0 |
µm |
| Il centro/errore concentricità del rivestimento |
|
≤0.8 |
µm |
| Non circolarità del rivestimento |
|
≤1,0 |
% |
| Diametro ricoprente |
|
245.0±10 |
µm |
| Errore concentricità del rivestimento/del rivestimento |
|
≤12.0 |
µm |
| Non circolarità ricoprente |
|
≤8 |
% |
| Diametro di rivestimento colorato |
|
250.0±15 |
µm |
| Caratteristica meccanica |
|
|
|
| Arricciatura (raggio) |
|
≥4 |
m. |
| Tensione di prova |
|
>0.69 |
Gpa |
| Forza ricoprente della striscia |
Valore medio
Valore di picco
|
1.0-5.0
1.3-8.9
|
N
N
|
| Parametro dinamico di suscettibilità di corrosione di sforzo (indice del ND) |
|
≥20 |
|
| Oggetto |
Descrizione |
| Modello No |
GYFTY |
| 1. Numero di fibre |
48 |
72 |
| 2. Diametro del cavo (millimetro) ±0.3 |
9,2 |
9,8 |
| 3. Peso del cavo (chilogrammi) |
65 |
81 |
| 4. Membro di forza centrale |
|
| - Materiale |
FRP |
| - Diametro |
1.4mm |
2.0mm |
| - Guaina del PE |
Nessun |
| 5. Metropolitana sciolta |
|
| - Materiale |
PBT |
| - Diametro esterno |
2.0mm |
| - Spessore |
0.3mm |
| tipo del composto di riempimento |
Gelatina |
| - No. del tubo sciolto |
4 |
6 |
| 6. Riempitore |
|
| - Materiale |
Pp |
| - Diametro esterno |
2.0mm |
| - No. dei riempitori |
1 |
0 |
| 7. Assemblea di metropolitana |
|
| - Disposizione della metropolitana |
1+5 |
1+6 |
| - Incagliare tipo |
La SZ |
| 8. sistema di Acqua didascalia |
|
| - Materiale |
Composto di riempimento |
| 9. Involucro del centro |
|
| - Materiale |
nastro del poliestere |
| 10. Guaina esterna |
|
| - Materiale |
PE |
| - Spessore |
1.6mm±0.1mm |
| 12. Marcatura della guaina |
|
| tipo di segno |
Stampa laser
|
Possiamo progettare qualunque genere di strutture secondo la capacità della trasmissione e di condizione ambientale, quali GYFTA, GYFXTY, GYFDTZA ecc.

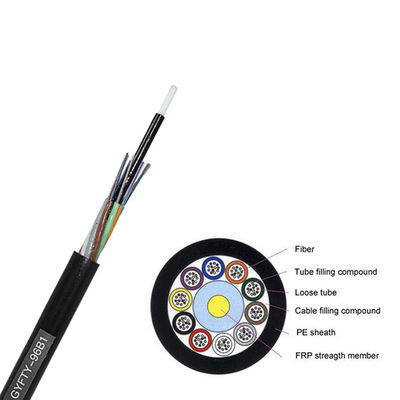

Struttura
Marcatura del conduttore
Ogni cavo ha le seguenti informazioni chiaramente ha segnato sul rivestimento esterno dei cavi:
a. Nome del produttore.
b. Anno di produttore
c. Tipo di cavo e di fibra
d. Segno di lunghezza (stampa su ogni metro normalmente)
e. O come requisiti del cliente.
