Installazione facile di ADSS del cavo a fibre ottiche di colore esterno nero autosufficiente della guaina
Questo i cavi del centro ADSS del singolo modo 2/4/6/8/12/24/48/96 sono adatti ad installazione aerieal all'aperto. La struttura corazzata leggera con il messager del filato di Amaid rende a cavo del singolo modo 2/4/6/8/12/24/48/96 di cavo a fibre ottiche del centro ADSS gravità.
Questa specificazione soddisfa le esigenze di tutto il cavo a fibre ottiche autosufficiente dielettrico (ADSS) essere fornito al cliente per l'installazione dell'esterno di uso.
Il cavo a fibre ottiche aderirà ai requisiti di questa specificazione e generalmente rispetterà o migliorerà le ultime norme:
ITU-T G.650: Definizioni e metodi di prova per gli attributi lineari e deterministici di fibra monomodale ed il cavo
ITU-T G.652.D: Caratteristiche di una fibra ottica e di un cavo monomodali
IEC 60793-2-50 B1.3: Specificazione sezionale per le fibre di singolo modo della classe B
IEEE Std 1222 TM, norma di IEEE per il cavo a fibre ottiche autosufficiente del Tutto dielettrico
Applicazioni
1.All-dielectrical cavo a fibre ottiche aereo autosufficiente, nessun metallo, aterial nella struttura.
2.Large il numero dei centri della fibra, weihgt leggero, può porre con la linea elettrica, conservante le risorse.
materiale ad alta resistenza del aramid di forza 3.Adopt per resistere alla forte tensione e per impedire i cuori edule e gli spari.
l'espansione termica 4.Small, la variazione dell'arco della linea del cavo è piccola quando i mutamenti di temperatura notevolmente.
5.double rivestimento, PE/alla guaina esterna.
Specifiche
| Tipo di cavo |
ADSS |
| Tipo della fibra |
G652D |
| Applicazione |
Le Telecomunicazioni interurbane, lan nell'area ad alta tensione o accesso alla rete delle Telecomunicazioni; |
| Metodi raccomandati dell'installazione |
Sistema del trasporto di energia, aree di molto tuono ed alto inerference elettromagnetico |
| Ambiente |
All'aperto |
| Gamma di temperature |
-40℃ a 70℃ |
| Parametro tecnico della fibra ottica monomodale di ITU-T G.652D (B1.3) |
| Caratteristiche ottiche |
|
|
|
| Diametro di campo di modo (microfarad) |
1310nm
1550nm
|
9.2±0.4
10.4±0.8
|
µm
µm
|
| Lunghezza d'onda di taglio (λcc) |
|
≤1260 |
nanometro |
| Coefficiente di attenuazione |
1310nm
1383nm
1550nm
|
<0.35
<0.35
<0.22
|
dB/km
dB/km
dB/km
|
| Macro perdita di piegamento |
φ75mm, 100circles, a 1550nm |
≤0.1 |
dB |
| Non uniformità di attenuazione |
|
≤0.05 |
dB |
| Coefficiente di dispersione |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤18
|
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km)
|
| Lunghezza d'onda zero della dispersione |
|
1300~1324 |
nanometro |
| Pendio zero massimo della dispersione |
|
≤0.093 |
Ps/(nanometro2.km) |
| Indice di rifrazione del gruppo (valore tipico) |
1310nm
1550nm
|
1,466
1,467
|
|
| Caratteristica geometrica |
|
|
|
| Diametro del rivestimento |
|
125.0±1.0 |
µm |
| Il centro/errore concentricità del rivestimento |
|
≤0.8 |
µm |
| Non circolarità del rivestimento |
|
≤1.0 |
% |
| Diametro ricoprente |
|
245.0±10 |
µm |
| Errore concentricità del rivestimento/del rivestimento |
|
≤12.0 |
µm |
| Non circolarità ricoprente |
|
≤8 |
% |
| Diametro di rivestimento colorato |
|
250.0±15 |
µm |
| Caratteristica meccanica |
|
|
|
| Arricciatura (raggio) |
|
≥4 |
m. |
| Tensione di prova |
|
>0.69 |
Gpa |
| Forza ricoprente della striscia |
Valore medio
Valore di picco
|
1.0-5.0
1.3-8.9
|
N
N
|
| Parametro dinamico di suscettibilità di corrosione di sforzo (indice del ND) |
|
≥20 |
|

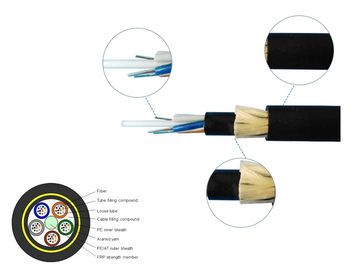

Progettazione cavo
| Oggetti |
Descrizioni |
| Fibra ottica (G.652.D) |
12F |
24F |
| Tubo sciolto |
Materiale |
PBT (tereftalato del polibutilene) |
| Fibre per tubo |
4 |
4 |
| Numeri |
3 |
6 |
| Barretta del riempitore |
Numeri |
3 |
0 |
| Membro di forza centrale |
Materiale |
FRP (plastica rinforzata con vetro della fibra) |
| Acqua che blocca materiale |
Acqua che blocca filato |
| Membro di forza supplementare |
Filati di Aramid |
| Guaina esterna |
Materiale |
HDPE nero |
| Spessore |
Termine nominale: 1,6 millimetri |
| Diametro nominale del cavo (±0.3mm) |
10,0 |
| Cabli approssimativamente il peso (kg/km) |
78 |
| Sforzo stimato di tensione (RTS) |
4.5KN |
| Tensione di lavoro massima (40%RTS) |
1.8KN |
| Sforzo di ogni giorno (15-25%RTS) |
0.675-1.125KN |
| Portata massima permissibile |
100m |
| Schiacciamento |
Periodo ridotto |
2200N/100mm |
| Gamma di temperature applicabile |
Operazione |
-40℃~+70℃ |
| Installazione |
-10℃~+50℃ |
| Stoccaggio & trasporto |
-40℃~+60℃ |
| Raggio di piegamento |
Installazione |
20 volte del diametro del cavo |
| Operazione |
10 volte del diametro del cavo |
Prestazione del cavo
| Oggetto |
Prova |
Metodo di prova |
Risultato dei test |
| 1 |
Resistenza alla trazione
IEC 60794-1-E1
|
Carico di tensione: 1500N
Tempo: 1min
Lunghezza di cavo: ≥50m
|
Change≤ 0.1dB@1550nm di perdita
Nessuna rottura della fibra e nessun danno della guaina
|
| 2 |
Impatto
IEC 60794-1-E4
|
Altezza: 1m
Peso: 1kg
Punto di impatto: ≥5
Ciclo di impatto: al ciclo del contratto d'affitto 3 per punto
|
Change≤ 0.1dB@1550nm di perdita
Nessuna rottura della fibra e nessun danno della guaina
|
| 3 |
Piegamento ripetuto
IEC 60794-1-E6
|
Diametro di piegamento: 25X il diametro esterno del cavo
Carico applicato: 25kg
Ciclo di piegamento: 30times
Velocità di piegamento: 1 ciclo per 2s
|
Change≤ 0.1dB@1550nm di perdita
Nessuna rottura della fibra e nessun danno della guaina
|
| 4 |
Torsione
IEC 60794-1-E7
|
Lunghezza di torsione: 1m
Carico applicato: 25kg
Angolo di torsione: ±90 o +180
Ciclo di torsione: periodi ≥10
|
Change≤ 0.1dB@1550nm di perdita
Nessuna rottura della fibra e nessun danno della guaina
|
| 5 |
Penetrazione dell'acqua
IEC 60794-1-F5B
|
Altezza dell'acqua: 1m
Lunghezza di cavo: 3m
Durata di conservazione: 24 ore
|
Nessun'acqua ha colato dall'estremo opposto di cavo |
| 6 |
Temperatura
IEC 60794-1-F1
|
Punto di temperatura: +20°C->-40°C°C >+70°C->+20°C
Durata di conservazione: 24 ore per ogni punto
Ciclo: 2times
|
Change≤ 0.1dB@1550nm di perdita
Nessuna rottura della fibra e nessun danno della guaina
|
| 7 |
Flusso composto
IEC 60794-1-E14
|
Lunghezza del campione: 30cm
Temperatura: 70℃±2℃
Durata di conservazione: 24 ore
|
Nessun flusso composto
|
Marcatura del conduttore
Ogni cavo ha le seguenti informazioni chiaramente ha segnato sul rivestimento esterno dei cavi:
a. Nome del produttore.
b. Anno di produttore
c. Tipo di cavo e di fibra
d. Segno di lunghezza (stampa su ogni metro normalmente)
e. O come requisiti del cliente.
Il cavo è fornito di lunghezze come specificato nel pi o come requisito. Ogni lunghezza sarà spedita su un tamburo di legno non restituibile separato. Il diametro minimo del barilotto del tamburo non sarà di meno di 30 volte il diametro del cavo.
Il cavo su ogni bobina completamente sarà coperto di involucro termico che è fissato al cavo imballando le cinghie. Questo involucro è riutilizzabile ed assicura la protezione termica ed UV eccellente.
L'estremità di cavo sarà sigillata con i cappucci di protezione di plastica per impedire la penetrazione dell'acqua. L'estremità sarà facilmente accessibile per provare. Una relazione sull'esperimento di ispezione finale con le caratteristiche di funzionamento di attenuazione per ogni fibra è attaccata dentro il tamburo.
