Cavo in fibra ottica ADSS all'aria aperta completamente dielettrico a 72 nuclei

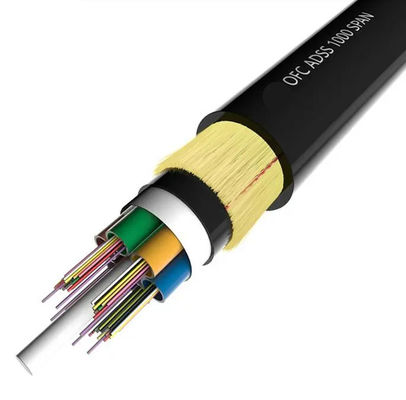

La struttura del cavo ottico è quella di avvolgere una fibra ottica di 250 μm in un tubo sciolto di plastica ad alto modulo.Il tubo è riempito con composto di riempimento impermeabile. Il tubo (e il riempitore) sono contorti attorno a FRP (plastica rinforzata con fibre) come elemento di resistenza centrale non metallico per formare un nucleo di cavo circolare compatto. Dopo aver riempito il nucleo del cavo con riempitore.Lo strato esterno è un sottile involucro interno di polietileneL'involucro interno adotta uno strato di fibre di aramide come elemento di rinforzo e l'involucro esterno adotta un involucro PE o AT (anti-tracking).
Caratteristiche
1Cavo a fibra ottica aereo completamente dielettrico, senza materiale metallico nella struttura.
2Un gran numero di nuclei di fibra, leggero peso, può essere installato con una linea elettrica, risparmiando risorse.
3.Adottare materiale aramido ad alta resistenza alla trazione per resistere a forti tensioni e prevenire colpi e colpi di pistola.
4.Piccola espansione termica, la variazione dell'arco della linea di cavo è piccola quando la temperatura cambia notevolmente.
5. doppio strato di filato di aramide come elemento di resistenza, soddisfa l'ambiente duro come la zona di alto livello del lago salato o la linea con una lunghezza di oltre 800 metri.
6.Tre strati di guaina, PE/AT come giacca esterna.- Sì.
Applicazioni
1.Adottato per la distribuzione all' esterno
2.Rete in luoghi ad alta interferenza elettromagnetica
3.Comunicazione in rete a lunga distanza e locale
4Sistema di trasmissione e distribuzione a bassa tensione
Specificità
| Numero di fibre di cavo |
/ |
2 ~ 30 |
32 ~ 60 |
62 ~ 72 |
| Struttura |
/ |
1 + 5 |
1 + 5 |
1 + 6 |
| Stile in fibra |
/ |
G.652D |
| Membro della forza centrale |
materiale |
mm |
FRP |
| Diametro (media) |
1.5 |
1.5 |
2.1 |
| Tubo sciolto |
Materiale |
mm |
PBT |
| Diametro (media) |
1.8 |
2.1 |
2.1 |
| Spessore (media) |
0.32 |
0.35 |
0.35 |
| Fibra massima/tubo sciolto |
6 |
12 |
12 |
| Colore dei tubi |
Identificazione a colori |
| Lungozza in eccesso della fibra |
% |
0.7~0.8 |
| Resistenza all'acqua |
Materiale |
/ |
Gelatina di cavia |
| Sehath interno |
materiale |
mm |
MDPE |
| Involucro interno |
0.9 mm |
| Componenti di rinforzo non metallici |
Materiale |
/ |
Fabbricazione a partire da fibre sintetiche |
| Involucro esterno |
materiale |
mm |
MDPE |
| Involucro esterno |
1.8 mm |
| Diametro medio del cavo |
mm |
10.9 |
11.5 |
12.1 |
| Peso del cavo (approssimativo) |
kg/km |
95 |
110 |
120 |
| Area di sezione del cavo |
mm2 |
93.31 |
103.87 |
114.99 |
| Coefficiente di attenuazione (max) |
1310 nm |
dB/km |
0.35 |
| 1550 nm |
0.21 |
| Resistenza alla trazione nominale ((RTS)) |
kn |
6 |
| Tensione massima consentita |
kn |
2.5 |
| Tensione di funzionamento media annua (EDS) |
kn |
3.2 |
| Modulo di Young |
kn/mm2 |
7.8 |
| Coefficiente di espansione termica |
10-6°C |
9 |
| Resistenza alla frantumazione |
A lungo termine |
N/100 mm |
1100 |
| A breve termine |
2200 |
| Permesso Rame di piegatura |
statico |
mm |
15 di OD |
| dinamica |
20 di OD |
| Temperatura |
Quando si depone |
°C |
-20~+60 |
| Immagazzinamento e trasporto |
-40~+70 |
| correre |
-40~+70 |
| Dominio di applicazione |
Adatto a livelli di tensione inferiori a 110 kV, velocità del vento inferiore a 25 m/s, ghiaccio di 5 mm |
| Segni di cavi |
Nome della società ADSS-××B1-PE-100M DL/T 788-2001 ×××M Anno
(O su richiesta del cliente)
|
Nota:Questa scheda può essere utilizzata solo come riferimento, ma non come supplemento al contratto.

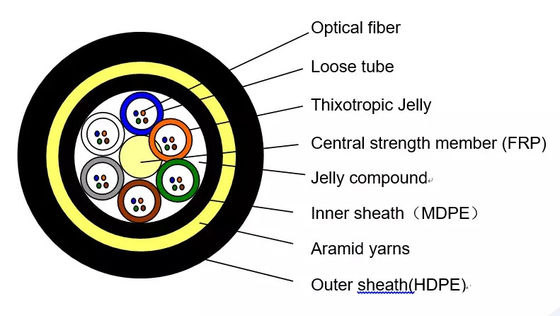

Struttura del prodotto
