Installazione facile di ADSS del cavo a fibre ottiche di colore esterno nero autosufficiente della guaina

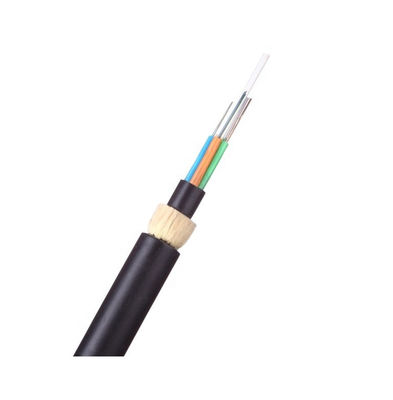

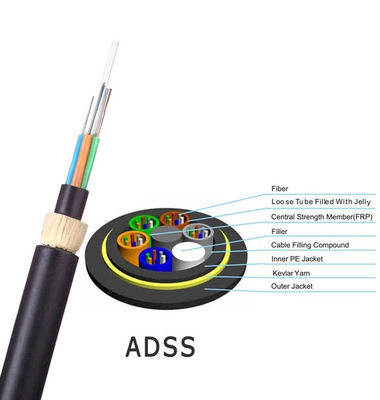

Il cavo ottico di ADSS adotta la struttura incagliata strato sciolto. una fibra ottica di 250 µ m. è collegata in un tubo sciolto fatto di alto materiale del modulo, che è riempito di composto impermeabile. Il tubo sciolto (e corda di riempimento) è torto intorno al centro rinforzante centrale non metallico (FRP) per formare il centro compatto del cavo ed alla lacuna del centro del cavo è riempito di acqua che blocca l'unguento. Il centro del cavo è espulso con la guaina interna del polietilene (PE), quindi ha torto con aramid per il rinforzo ed infine ha espulso con la guaina esterna del polietilene (PE) o alla guaina esterna
Caratteristiche
il filato 1.Water-swellable assicura ancora la protezione delle acque (struttura asciutta del centro)
costruzione 2.Non-metal
3. I membri centrali di rinforzo fibra di vetro di concentrazione del polimero ed i membri di forza periferici del filato del aramid forniscono la forza eccellente
il tubo dell'amplificatore 4.Flexible fornisce l'alloggio terminale facile da gestire
l'arenamento di 5.Single-layer SZ limita lo sforzo del tubo della fibra
tubo tissotropico del gel 6.Fiber-friendly per assicurare protezione della fibra
Codice colore standard 7.TIA 598
struttura del tubo di 8,6 o 12 fibre
Applicazioni
1.Adopted a distribuzione all'aperto
2. Comunicazione della rete interurbana e locale
trasmissione 3.Low-voltage e sistema di distribuzione
4.Railways ed itinerario del palo di telecomunicazioni
Specificazione generale
| Tipo di cavo |
ADSS |
| Tipo della fibra |
G652D |
| Applicazione |
Le Telecomunicazioni interurbane, lan nell'area ad alta tensione o accesso alla rete delle Telecomunicazioni; |
| Metodi raccomandati dell'installazione |
Sistema del trasporto di energia, aree di molto tuono ed alto inerference elettromagnetico |
| Ambiente |
All'aperto |
| Gamma di temperature |
-40℃ a 70℃ |
| Parametro tecnico della fibra ottica monomodale di ITU-T G.652D (B1.3) |
| Caratteristiche ottiche |
|
|
|
| Diametro di campo di modo (microfarad) |
1310nm
1550nm |
9.2±0.4
10.4±0.8 |
µm
µm |
| Lunghezza d'onda di taglio (λcc) |
|
≤1260 |
nanometro |
| Coefficiente di attenuazione |
1310nm
1383nm
1550nm |
<0.35
<0.35
<0.22 |
dB/km
dB/km
dB/km |
| Macro perdita di piegamento |
φ75mm, 100circles, a 1550nm |
≤0.1 |
dB |
| Non uniformità di attenuazione |
|
≤0.05 |
dB |
| Coefficiente di dispersione |
1288~1339nm
1271~1360nm
1550nm |
≤3.5
≤5.3
≤18 |
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km) |
| Lunghezza d'onda zero della dispersione |
|
1300~1324 |
nanometro |
| Pendio zero massimo della dispersione |
|
≤0.093 |
Ps/(nanometro2.km) |
| Indice di rifrazione del gruppo (valore tipico) |
1310nm
1550nm |
1,466
1,467 |
|
| Caratteristica geometrica |
|
|
|
| Diametro del rivestimento |
|
125.0±1.0 |
µm |
| Il centro/errore concentricità del rivestimento |
|
≤0.8 |
µm |
| Non circolarità del rivestimento |
|
≤1.0 |
% |
| Diametro ricoprente |
|
245.0±10 |
µm |
| Errore concentricità del rivestimento/del rivestimento |
|
≤12.0 |
µm |
| Non circolarità ricoprente |
|
≤8 |
% |
| Diametro di rivestimento colorato |
|
250.0±15 |
µm |
| Caratteristica meccanica |
|
|
|
| Arricciatura (raggio) |
|
≥4 |
m. |
| Tensione di prova |
|
>0.69 |
Gpa |
| Forza ricoprente della striscia |
Valore medio
Valore di picco |
1.0-5.0
1.3-8.9 |
N
N |
| Parametro dinamico di suscettibilità di corrosione di sforzo (indice del ND) |
|
≥20 |
|
| Oggetti |
Descrizioni |
| Fibra ottica (G.652.D) |
12F |
24F |
| Tubo sciolto |
Materiale |
PBT (tereftalato del polibutilene) |
| Fibre per tubo |
4 |
4 |
| Numeri |
3 |
6 |
| Barretta del riempitore |
Numeri |
3 |
0 |
| Membro di forza centrale |
Materiale |
FRP (plastica rinforzata con vetro della fibra) |
| Acqua che blocca materiale |
Acqua che blocca filato |
| Membro di forza supplementare |
Filati di Aramid |
| Guaina esterna |
Materiale |
HDPE nero |
| Spessore |
Termine nominale: 1,6 millimetri |
| Diametro nominale del cavo (±0.3mm) |
10,0 |
| Cabli approssimativamente il peso (kg/km) |
78 |
| Sforzo stimato di tensione (RTS) |
4.5KN |
| Tensione di lavoro massima (40%RTS) |
1.8KN |
| Sforzo di ogni giorno (15-25%RTS) |
0.675-1.125KN |
| Portata massima permissibile |
100m |
| Schiacciamento |
Periodo ridotto |
2200N/100mm |
| Gamma di temperature applicabile |
Operazione |
-40℃~+70℃ |
| Installazione |
-10℃~+50℃ |
| Stoccaggio & trasporto |
-40℃~+60℃ |
| Raggio di piegamento |
Installazione |
20 volte del diametro del cavo |
| Operazione |
10 volte del diametro del cavo |
