G652D 36 Cavo a fibra ottica ADSS a nucleo completamente dielettrico
Cavi di fibra ottica autoappoggianti
Descrizione

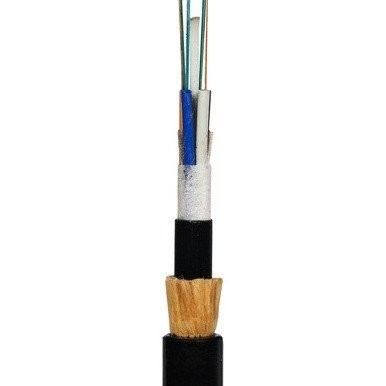

Il cavo ADSS è un tubo sciolto con fili. Le fibre, 250 μm, sono posizionate in un tubo sciolto in plastica ad alto modulo.I tubi (e i riempitivi) sono stratificati attorno a un FRP (Fibre Reinforced Plastic) come elemento di resistenza centrale non metallico in un nucleo di cavo compatto e circolare. Dopo che il nucleo del cavo è riempito con composto di riempimento. è coperto con una sottile guaina interna di PE (polietilene).Dopo che lo strato di filati di aramide è stato applicato sul rivestimento interno come elemento di resistenza, il cavo è completato con una guaina esterna PE o AT (anti-tracking).
Per le linee elettriche aeree sotto i 110 kV, viene applicata una guaina esterna in PE.Per linee elettriche di 110 kV o piùIl design dedicato della quantità di aramide e del processo di stranding può soddisfare la domanda su varie span.
Caratteristiche
-
Cavo a fibra ottica aereo autoportante completamente dielettrico, senza materiale metallico nella struttura
-
Gran numero di nuclei di fibra, peso leggero, può essere installato con una linea elettrica, risparmiando risorse
-
Adottare materiale aramidico ad alta resistenza alla trazione per resistere a forti tensioni e prevenire coccole e colpi di pistola
-
Piccola espansione termica, la variazione dell'arco della linea del cavo è piccola quando la temperatura cambia notevolmente
-
Doppio strato di filati di aramide come elemento di resistenza, in grado di soddisfare le condizioni ambientali difficili, come la zona dei laghi salati ad alta quota o la linea con una lunghezza superiore a 800 metri
-
Involucro a tre strati, PE/AT come giacca esterna
Specificità
| Numero di fibre di cavo |
/ |
2 ~ 30 |
32 ~ 60 |
62 ~ 72 |
| Struttura |
/ |
1 + 5 |
1 + 5 |
1 + 6 |
| Stile in fibra |
/ |
G.652D |
| Membro della forza centrale |
materiale |
mm |
FRP |
| Diametro (media) |
1.5 |
1.5 |
2.1 |
| Tubo sciolto |
Materiale |
mm |
PBT |
| Diametro (media) |
1.8 |
2.1 |
2.1 |
| Spessore (media) |
0.32 |
0.35 |
0.35 |
| Fibra massima/tubo sciolto |
6 |
12 |
12 |
| Colore dei tubi |
Identificazione a colori |
| Lungozza in eccesso della fibra |
% |
0.7~0.8 |
| Resistenza all'acqua |
Materiale |
/ |
Gelatina di cavia |
| Sehath interno |
materiale |
mm |
MDPE |
| Involucro interno |
0.9 mm |
| Componenti di rinforzo non metallici |
Materiale |
/ |
Fabbricazione a partire da fibre sintetiche |
| Involucro esterno |
materiale |
mm |
MDPE |
| Involucro esterno |
1.8 mm |
| Diametro medio del cavo |
mm |
10.9 |
11.5 |
12.1 |
| Peso del cavo (approssimativo) |
kg/km |
95 |
110 |
120 |
| Area di sezione del cavo |
mm2 |
93.31 |
103.87 |
114.99 |
| Coefficiente di attenuazione (max) |
1310 nm |
dB/km |
0.35 |
| 1550 nm |
0.21 |
| Resistenza alla trazione nominale ((RTS)) |
kn |
6 |
| Tensione massima consentita |
kn |
2.5 |
| Tensione di funzionamento media annua (EDS) |
kn |
3.2 |
| Modulo di Young |
kn/mm2 |
7.8 |
| Coefficiente di espansione termica |
10-6°C |
9 |
| Resistenza alla frantumazione |
A lungo termine |
N/100 mm |
1100 |
| A breve termine |
2200 |
| Permesso Rame di piegatura |
statico |
mm |
15 di OD |
| dinamica |
20 di OD |
| Temperatura |
Quando si depone |
°C |
-20~+60 |
| Immagazzinamento e trasporto |
-40~+70 |
| correre |
-40~+70 |
| Dominio di applicazione |
Adatto a livelli di tensione inferiori a 110 kV, velocità del vento inferiore a 25 m/s, ghiaccio di 5 mm |
| Segni di cavi |
Nome della società ADSS-××B1-PE-100M DL/T 788-2001 ×××M Anno
(O su richiesta del cliente)
|
Nota:Questa scheda può essere utilizzata solo come riferimento, ma non come supplemento al contratto.
Imballaggio e spedizione
Il cavo viene fornito in lunghezze specificate nel PI o come richiesto.Il diametro minimo del barile del tamburo non deve essere inferiore a 30 volte il diametro del cavo.
Le estremità del cavo saranno sigillate con tappi di plastica per evitare la penetrazione dell'acqua e saranno facilmente accessibili per le prove.Un rapporto di prova di ispezione finale con i dati relativi alle prestazioni di attenuazione per ciascuna fibra è allegato all'interno del tamburo.
Profilo aziendale
Dongguan TW-SCIE Co., Ltd. è specializzata nello sviluppo,produzione e vendita di prodotti per le comunicazioni in fibra ottica e integrazioni con imprese di alta tecnologia indipendenti con diritti di importazione ed esportazione.
Dongguan TW-SCIE Co., Ltd è un gruppo di imprese ad alta tecnologia in Cina dedicato alle imprese di comunicazione con i propri diritti di importatore ed esportatore.
Fin dalla sua fondazione, high quality products and strong co-operations have enabled the enterprise to stably and rapidly grow into a specialized communication manufacturer which supplying and engineering service can provide the most complete product line-up and specifications in the fiber and cable industry of China.
L'azienda possiede una serie di talenti fedeli, intelligenti e coscienziosi, mentre ci impegniamo a seguire la tecnologia avanzata a livello mondiale.Abbiamo stabilito rapporti con molte accademie di ricerca scientifica.
Domande frequenti
D1: Dov' è la sua fabbrica?
R1: La nostra fabbrica si trova nella città di DONGGUAN, provincia di GUANGDONG, Cina.
D2: da quanto tempo la vostra azienda fa questo?
A2: Più di 20 anni. Non produciamo solo cavi in fibra ottica, ma produciamo anche fibra ottica e strumenti correlati.
Q.3Che mi dici della qualità del cavo?
A4: La nostra fabbrica è approvata dal sistema di gestione della qualità ISO9001 e incluse le certificazioni STARF, CE, CPR, TLC nell'elenco.Abbiamo una serie di attrezzature e strumenti per garantire la qualità affidabile dei nostri prodotti.
Q.4Può produrre il cavo secondo le nostre esigenze?
A6: Certo. Possiamo fornire diversi tipi di prodotti secondo le vostre esigenze a prezzi ragionevoli.
Q.5Accettate l'ordine OEM e quanti sono gli MOQ?
A7:Sì, accogliamo calorosamente il tuo ordine OEM. Per raggiungere la soddisfazione del cliente, accettiamo l'ordine di campione, anche un pezzo.
