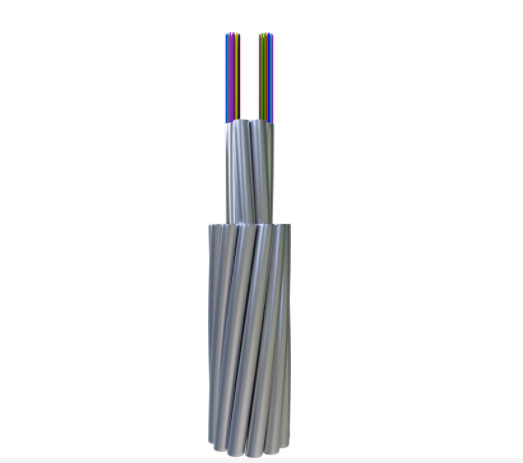

Fibra ottica composita fili di terra a tubo stratificato

Un OPGW è un filo che ha una fibra ottica all'interno e serve a due scopi: come filo di terra e per la comunicazione.e nuove spese generali.

Caratteristiche

I tubi in acciaio inossidabile riempiti di gel proteggono e supportano le fibre ottiche. Un controllo accurato garantisce una buona prestazione in diverse condizioni. Più fibre si adattano a tubi più grandi.Questo lo rende forte e affidabile con buone proprietà elettriche e meccaniche.





	Attenuazione				Larghezza di banda		Dispersione in modalità di polarizzazione
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Fibra individuale	Valore del collegamento di progettazione (M=20, Q=0,01%)
G652D	️	️	≤ 0,35 dB/km	≤ 0,21 dB/km	️	️	≤ 0,20ps/km	≤ 0,1ps/km
G655	️	️	️	≤ 0,22 dB/km	️	️	≤ 0,20ps/km	≤ 0,1ps/km
50/125 μm	≤ 3,0 dB/km	≤ 1,0 dB/km	️	️	≥ 600MHz.km	≥1200MHz.km	️	️
62.5/125 μm	≤ 3,5 dB/km	≤ 1,0 dB/km	️	️	≥ 200MHz.km	≥ 600MHz.km	️	️

Prestazioni

	Classificazione	Materiale	Valore
Edilizia	Fibra ottica	G652D/G655 ecc.	2 - 144
	Tubo di protezione	tubi di acciaio inossidabile	1.5 - 6 mm
	Linea a fiocco	Filtro AS/Filtro AA/Filtro Al	1.5 - 6 mm
	Diametro massimo		30 mm
	Sezione trasversale massima		500 mm2
Caratteristica	Secondo le norme DL/T 832, IEC60794-4-10, IEEE1138
	Resistenza alla trazione massima (RTS) (kN)		700
	Resistenza alla frantumazione massima ((N/100 mm)		3000
	Capacità massima di corrente corta (40°C-200°C) ((kA2s)		2000
	Min. raggio di piegatura (dinamico)		20D
	Min. raggio di piegatura (statico)		15D
Prestazioni ambientali	Installazione (°C)		-10 a +50
	Trasporto e funzionamento (°C)		-40 a +65

Nota: D è il diametro del cavo.

Tipo specifico e dati tecnici

- No, no, no, no.	Dati tecnici
	Tipo di prodotto	Tipo di struttura	Fibra massima Conteggio	Sezione del filo AS (mm2)	Diametro (mm)	Peso del cavo (kg/km)	Resistenza alla trazione (kN)	20°CdC Resistenza (Ω/km)	Capacità di corrente di breve durata (40-200°C kA2.s)
1	OPGW-48B1.3-90- [112;45]	L'indice di emissione deve essere conforme al regolamento (CE) n. 1272/2008. 11/2.8/20AS, unità ottica 2/2.5	48	≈ 90	13.2	≤ 641	≥112	≤ 0.98	≥ 45
2	OPGW-48B1.3-90- [57;67]	1/2.6/40AS+4/2.5/40AS+ 11/2.8/40AS, unità ottica 2/2.5	48	≈ 90	13.2	≤ 457	≥ 57	≤ 0.52	≥ 67
3	OPGW-24B1.3-100-[118;50]	1/2.6/20AS+5/2.5/20AS+ 11/2.8/20AS, unità ottica 1/2.5	24	≈ 100	13.2	≤ 674	≥ 118	≤ 0.93	≥ 50
4	OPGW-24B1.3-100-[60;74]	1/2.6/40AS+5/2.5/40AS+ 11/2.8/40AS, unità ottica 1/2.5	24	≈ 100	13.2	≤ 479	≥ 60	≤ 0.49	≥ 74
5	OPGW-24B1.3-110-[133;63]	1/2.6/20AS+5/2.5/20AS+ 10/3.2/20AS, unità ottica 1/2.5	24	≈ 110	14	≤ 760	≥133	≤ 0.83	≥ 63
6	OPGW-24B1.3-110-[140;68]	L'accesso all'aeroporto è consentito solo se: 11/3.05/20AS, unità ottica 1/2.6	24	≈ 110	14.3	≤ 791	≥ 140	≤ 0.80	≥ 68
7	OPGW-24B1.3-110-[67;95]	1/2.9/20AS+5/2.8/20AS+ 12/2.8/AA, unità ottica 1/2.7	24	≈ 37 ≈ 74 ((AA)	14.1	≤ 473	≥ 67	≤ 0.40	≥ 95
8	OPGW-36B1.3-120-[145;73]	L'accesso all'aeroporto è consentito solo se il veicolo è in conformità con il regolamento (CE) n. 765/2008. 12/2.9/20AS, unità ottica 1/2.8	36	≈ 120	14.6	≤ 820	≥ 145	≤ 0.77	≥ 73
9	OPGW-36B1.3-120-[95;98]	1/3.0/30AS+5/2.9/30AS+ 12/2.9/30AS, unità ottica 1/2.8	36	≈ 120	14.6	≤ 700	≥ 95	≤ 0.55	≥ 98
10	OPGW-36B1.3-120-[74;110]	1/3.0/40AS+5/2.9/40AS+ 12/2.9/40AS, unità ottica 1/2.8	36	≈ 120	14.6	≤ 582	≥ 74	≤ 0.42	≥ 110
11	OPGW-72B1.3-120-[147;76]	L'accesso all'aeroporto è consentito solo se: 12/3.0/20AS, unità ottica 2/2.9	72	≈ 120	15.2	≤ 832	≥147	≤ 0.76	≥ 76
12	OPGW-72B1.3-120-2[96;101]	1/3.2/30AS+4/3.0/30AS+ 12/3.0/30AS, unità ottica 2/2.9	72	≈ 120	15.2	≤ 711	≥ 96	≤ 0.53	≥ 101
13	OPGW-72B1.3-120-[74;114]	1/3.2/40AS+4/3.0/40AS+ 12/3.0/40AS, unità ottica 2/2.9	72	≈ 120	15.2	≤ 591	≥ 74	≤ 0.40	≥ 114
14	OPGW-36B1.3-130-[155;85]	L'accesso all'aeroporto è consentito solo se: 12/3.0/20AS, unità ottica 1/2.9	36	≈ 130	15.2	≤ 879	≥155	≤ 0.72	≥ 85
15	OPGW-36B1.3-130-[102;114]	1/3.2/30AS+5/3.0/30AS+ 12/3.0/30AS, unità ottica 1/2.9	36	≈ 130	15.2	≤ 751	≥102	≤ 0.50	≥ 114
16	OPGW-36B1.3-130-[79;137]	L'indice di emissione deve essere conforme al regolamento (CE) n. 1272/2008 del Parlamento europeo e del Consiglio. 12/3.0/40AS, unità ottica 1/2.9	36	≈ 130	15.2	≤ 624	≥ 79	≤ 0.40	≥137
17	OPGW-36B1.3-140-[175;100]	L'indice di emissione deve essere conforme al regolamento (CE) n. 1272/2008. 12/3.2/20AS, unità ottica 1/3.1	36	≈ 140	16.1	≤ 995	≥ 175	≤ 0.65	≥ 100
18	OPGW-36B1.3-140-[115;140]	1°/3.3/30AS+ 5°/3.2/30AS+ 12/3.2/30AS, unità ottica 1/3.1	36	≈ 140	16.1	≤ 850	≥ 115	≤ 0.45	≥ 140
19	OPGW-36B1.3-145-[86;170]	L'indice di emissione deve essere conforme al regolamento (CE) n. 1272/2008. 12/3.2/AA, unità ottica 1/3.1	36	≈ 49 ≈96(AA)	16.1	≤ 611	≥ 86	≤ 0.31	≥ 170
20	OPGW-48B1.3-150-[182;123]	L'accesso all'aeroporto è consentito solo se: 12/3.3/20AS, unità ottica 1/3.2	48	≈ 150	16.6	≤1055	≥182	≤ 0.60	≥ 123
21	OPGW-48B1.3-150-[122;165]	L'indice di emissione deve essere conforme al regolamento (CE) n. 1272/2009. 12/3.3/30AS, unità ottica 1/3.2	48	≈ 150	16.6	≤ 901	≥122	≤ 0.42	≥ 165
22	OPGW-48B1.3-150-[95;195]	1/3.4/40AS+5/3.3/40AS+ 12/3.3/40AS, unità ottica 1/3.2	48	≈ 150	16.6	≤ 747	≥ 95	≤ 0.33	≥195
23	OPGW-72B1.3-150-[172;110]	L'accesso all'aeroporto è consentito solo se: 12/3.3/20AS, unità ottica 2/3.2	72	≈ 150	16.6	≤ 998	≥172	≤ 0.64	≥ 110
24	OPGW-72B1.3-150-[116;147]	1/3.4/30AS+4/3.3/30AS+ 12/3.3/30AS, unità ottica 2/3.2	72	≈ 150	16.6	≤ 853	≥116	≤ 0.45	≥147
25	OPGW-48B1.3-170-[198;150]	L'accesso all'aeroporto è consentito solo se il vettore è in possesso di un'autorizzazione. 12/3.5/20AS, unità ottica 1/3.4	48	≈ 170	17.6	≤ 1190	≥ 198	≤ 0.54	≥ 150
26	OPGW-72B1.3-170-[199;156]	1/3.8/20AS+4/3.6/20AS+ 12/3.6/20AS, unità ottica 2/3.5	72	≈ 170	18.2	≤ 1187	≥ 199	≤ 0.54	≥156
27	OPGW-48B1.3-180-[252;125]	1/3.8/14AS+5/3.6/14AS+ 12/3.6/14AS, unità ottica 1/3.5	48	≈ 180	18.2	≤ 1372	≥ 252	≤ 0.72	≥ 125
28	OPGW-48B1.3-180-[211;175]	L'accesso all'aeroporto è consentito solo se: 12/3.6/20AS, unità ottica 1/3.5	48	≈ 180	18.2	≤ 1255	≥211	≤ 0.50	≥ 175
29	OPGW-48B1.3-180-[147;234]	1/3.8/30AS+5/3.6/30AS+ 12/3.6/30AS, unità ottica 1/3.5	48	≈ 180	18.2	≤ 1071	≥147	≤ 0.35	≥ 234
30	OPGW-48B1.3-180-[113,262]	1/3.8/40AS+5/3.6/40AS+ 12/3.6/40AS, unità ottica 1/3.5	48	≈ 180	18.2	≤ 888	≥113	≤ 0.28	≥ 262
31	OPGW-48B1.3-235-[268;243.4)	1/2.7/20AS+ 4/2.5/20AS+ 12/2.5/20AS+13/3.8/20AS, Unità ottica 1/3.5	48	≈235	20.3	≤1594	≥ 268	≤ 0.38	≥ 243.4

Altri tipi e numeri di fibre ottiche, fili stratificati sono disponibili su richiesta.

Caratteristiche di prova meccaniche e ambientali

Articolo	Metodo di prova	Requisiti
Tensione	IEC 60794-1-2-E1 Carico: in base alla struttura del cavo Lunghezza del campione: non inferiore a 10 m, lunghezza collegata non inferiore a 100 m Durata: 1 minuto	40%RTS senza ulteriore deformazione della fibra ((0,01%), senza ulteriore attenuazione (0,03dB). 60% di deformazione della fibra RTS≤0,25%,attenuazione aggiuntiva≤0,05dB (senza ulteriore attenuazione dopo la prova).
Crush	IEC 60794-1-2-E3 Carico: secondo la tabella di cui sopra, tre punti Durata: 10 minuti	Attenuazione aggiuntiva a 1550 nm ≤ 0,05 dB/fibra; nessun danno agli elementi
Penetrazione dell'acqua	IEC 60794-1-2-F5B Tempo: 1 ora Lunghezza del campione: 0,5 m Altezza dell'acqua: 1 m	Nessuna perdita d'acqua.
Cicli di temperatura	IEC 60794-1-2-F1 Lunghezza del campione: non inferiore a 500 m Intervallo di temperatura: da -40°C a +65°C Cicli: 2 Tempo di permanenza della prova a ciclo di temperatura: 12 ore	La variazione del coefficiente di attenuazione deve essere inferiore a 0,1 dB/km a 1550 nm.

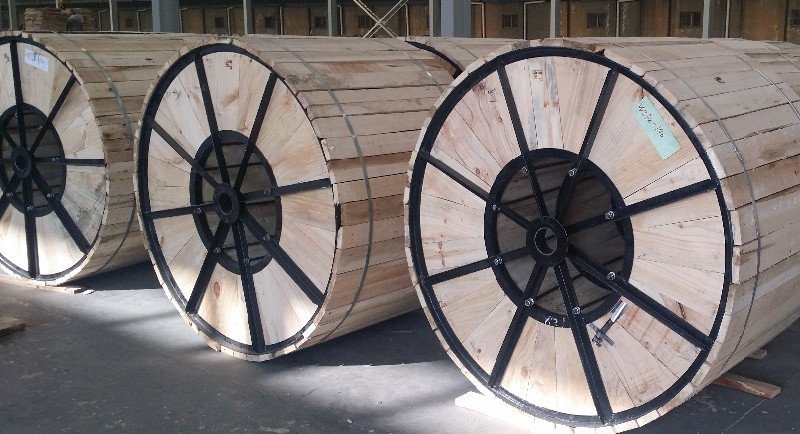

Imballaggio e spedizione
