Specificativi tecnici per i cavi in fibra ottica
Caratteristiche della fibra ottica
Le caratteristiche ottiche, geometriche, meccaniche e ambientali del G ITU-T652.D la fibra ottica deve essere conforme alla tabella seguente:
| Caratteristiche |
Valori specificati |
Unità |
| Caratteristiche ottiche |
| Diametro del campo di modalità |
a 1310 nm |
9.1±0.5 |
μm |
| a 1550 nm |
10.3 ± 0.7 |
mm |
| Coefficiente di attenuazione |
a 1310 nm |
≤ 0.36 |
dB/km |
| a 1550 nm |
≤ 0.23 |
dB/km |
| Non-uniformità dell'attenuazione |
≤ 0.05 |
dB |
| lunghezza d'onda di dispersione zero (λ0) |
1300 ¥1324 |
nm |
| Pendenza di dispersione massima zero (S)0max) |
≤ 0.092 |
ps/(nm2·km) |
| Coefficiente di dispersione del modo di polarizzazione (PMD)Q.) |
≤ 0.2 |
|
| lunghezza d'onda di taglio (λ)cc) |
≤ 1260 |
nm |
| Coefficiente di dispersione |
1288 ∼ 1339 nm |
≤ 3.5 |
ps/(nm·km) |
| 1550 nm |
≤ 18 |
ps/(nm·km) |
| Indice di rifrazione effettivo del gruppo (N)Eff) |
a 1310 nm |
1.466 |
- E'un' altra cosa. |
| a 1550 nm |
1.467 |
- E'un' altra cosa. |
| Caratteristica geometrica |
| Diametro del rivestimento |
125.0±1.0 |
μm |
| Non circolarità del rivestimento |
≤ 1.0 |
% |
| Diametro del rivestimento |
245.0±10.0 |
μm |
| Errore di concentricità del rivestimento |
≤ 12.0 |
μm |
| Non circolarità del rivestimento |
≤ 6.0 |
% |
| Errore di concentricità del rivestimento del nucleo |
≤ 0.8 |
μm |
| Errore di concentricità di rivestimento/rivestimento |
≤ 12.0 |
μm |
| Caratteristiche meccaniche |
| Curling |
≥ 4 |
m |
| Stressa di prova |
≥ 0.69 |
GPa |
| Forza della striscia di rivestimento |
Valore medio |
1.0-5.0 |
N |
| Valore massimo |
1.3-8.9 |
N |
| Perdita di flessione macro |
F60mm, 100 cerchi, a 1550nm |
≤ 0.05 |
dB |
| F32mm, 1 cerchio, a 1550nm |
≤ 0.05 |
dB |
| |
|
|
|
|
CaratteristichediCavo

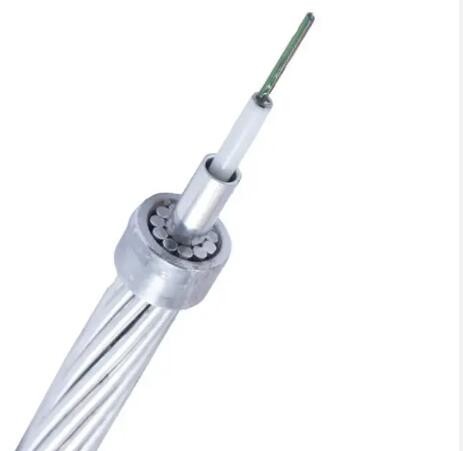

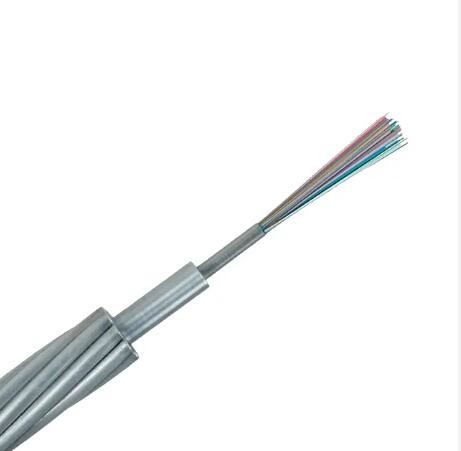

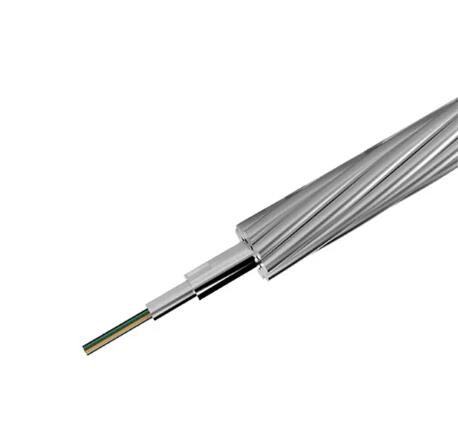

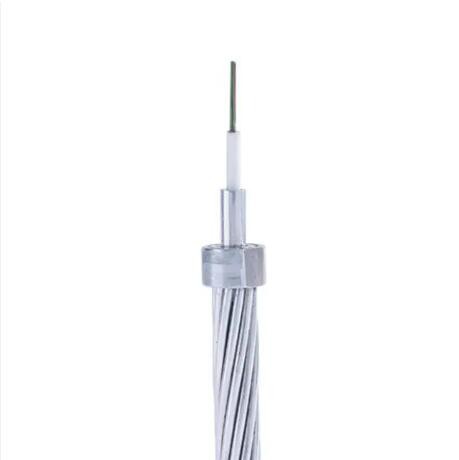

Costruzione e parametro del cavo"Cable di terra superiore costituito da filo di acciaio placcato in alluminio (AS) e tubo in acciaio inossidabile contenente fibra ottica.
| Struttura |
|
Materiale |
- No, no, no, no. |
Diametro del materiale |
| Fibra |
G.652.D |
48 |
|
| Centro |
20% di filo AS |
1 |
Diametro |
4.0 mm |
| Strato 1 |
Tubo SUS |
4 |
Diametro |
4.0 mm |
| 20% di filo AS |
2 |
Diametro |
4.0 mm |
| Strato 2 |
20% di filo AS |
12 |
Diametro |
4.0 mm |
Specifica dell'OPGW
| Articolo 2 |
Dati tecnici |
| Stranded |
Core, strato 1, strato 2 |
| Direzione di blocco |
Strato esterno è la mano destra |
| Diametro del cavo (nominale) |
20.0 mm |
| Peso del cavo (circa) |
1365 kg/km |
| Sezione trasversale di supporto |
AS filo |
188.5 mm2 |
| Resistenza alla trazione nominale (RTS) |
205 kN |
| Modulo di elasticità (E-Modulo) |
162.0kN/mm2 |
| Coefficiente di allungamento termico |
13.0×10-6/K |
| Stresso di lavoro massimo (40% RTS) |
82.0kN |
| Stresso quotidiano (SDE) (RTS) |
360,9 ~ 51,25 kN |
| Resistenza CC a 20°C |
00,442 ohm/km |
| Corrente di breve durata (1,0s, 40°C ∼200°C) |
13.62kA |
| Capacità di corrente di breve durata I2t |
185.4kA2s |
| Raggio minimo di piegatura |
Installazione |
30 volte il diametro del cavo |
| Operazione |
15 volte il diametro del cavo |
| Intervallo di temperatura |
Installazione |
-10°C~+60°C |
| Immagazzinamento e spedizione |
-40°C~+60°C |
| Operazione |
-40°C~+80°C |
| |
|
|
|
Fiber eLooseTUbe CodoreIo...dentificazione
Le singole fibre e i tubi liberi devono essere conformi alla norma TIA/EIA-598-A e al codice di colore di seguito indicato.
Tubo di acciaio 1 (fibre n. 1-12): fibra ottica monomodo (SM)
Colori delle fibre
| - No, no, no. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Colore |
Blu |
Arancione |
Verde |
Marrone |
Grigio |
Bianco |
Rosso |
Natura |
Giallo |
Viola |
Rosa |
Acqua |
| |
|
|
|
|
|
|
|
|
|
|
|
|
tubo di acciaio 2 (fibre n. 13-24): fibra ottica mono-moda (SM)
Un tracciante nero (50 mm di distanza)
| - No, no, no. |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
| Colore |
Blu |
Arancione |
Verde |
Marrone |
Grigio |
Bianco |
Rosso |
Natura |
Giallo |
Viola |
Rosa |
Acqua |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Tubo di acciaio 3 (fibre n. 25-36): fibra ottica monomodo (SM)
Un tracciante nero (100 mm di distanza)
| - No, no, no. |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
| Colore |
Blu |
Arancione |
Verde |
Marrone |
Grigio |
Bianco |
Rosso |
Natura |
Giallo |
Viola |
Rosa |
Acqua |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Tubo di acciaio 4 (fibre n. 37-48): fibra ottica monouso (SM)
Un tracciante nero (150 mm di distanza)
| - No, no, no. |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
| Colore |
Blu |
Arancione |
Verde |
Marrone |
Grigio |
Bianco |
Rosso |
Natura |
Giallo |
Viola |
Rosa |
Acqua |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
ImballaggioSspalle
L'OPGW deve essere strettamente e uniformemente avvolto su una bobina resistente in ferro di legno conforme alla norma ANSI/AA 53-1981 o equivalente.Il rullo deve essere rinforzato con bastoncini di ferro di legno in modo da evitare che l'OPGW venga danneggiato durante il trasporto ordinario., operazioni di movimentazione, stoccaggio e ricattrinamento.
Disegno del rullo
In base alla lunghezza del cavo, per il caricamento del cavo si sceglie una bobina di tipo diverso (D,d,b,w1,w2).
Ambientale e certificazione
Completamente conforme al sistema ISO14001, RoHS e OHSAS18001
Raccomandazioni per l'installazione
Procedura di installazione:
Si raccomanda di utilizzare le procedure IEEE Std 524-1992 e raccomandate dalla nostra azienda per l'installazione di OPGW.
