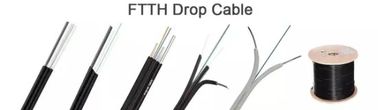

Ind-Simplex Arco Tipo G657A1 Drop Wire Fibra ottica 2 Coretippo canale singolo modalità cavo di comunicazione cavo di comunicazione rete di telecomunicazione
Il cavo a fibra ottica a forma di farfalla è quello di posizionare la fibra ottica al centro, posizionare due fili FRP paralleli su entrambi i lati come elementi di rinforzo,e estrudono una guaina ignifuga senza alogeni a basso fumo. Il componente di rinforzo (FRP) è posizionato su entrambi i lati della scanalatura, rivestito con PE (LSZH, PVC) giacca.
Struttura:
- Disegno di sezione trasversale tipo cravatta
- due fili di FRP paralleli come componente di resistenza
- G657A1 fibra flessibile resistente al centro
- Il componente di rinforzo (FRP) è posizionato su entrambi i lati della scanalatura
- Giubbotto esterno PE o LSZH
Caratteristica
1- fibra ottica speciale resistente alla piegatura, che fornisce una maggiore larghezza di banda e migliora le prestazioni di trasmissione della rete;
2Due rinforzi paralleli in FRP o metallo consentono al cavo ottico di avere una buona resistenza alla pressione e proteggono la fibra ottica;
3Il cavo ottico ha una struttura semplice, un peso leggero e una forte praticità;
4. Disegno di scanalatura unico, facile da sbucciare, facile da collegare, semplificare l'installazione e la manutenzione;
5- Polietilene ignifugo, senza alogene, a basso contenuto di fumo o PVC ignifugo, protezione dell'ambiente.
6. Può essere abbinato con una varietà di connettori in loco, può essere in loco fine.
7. A causa della sua morbidezza e leggerezza, il cavo avvolto è ampiamente utilizzato nella rete di accesso;il nome scientifico del cavo avvolto è che la rete di accesso utilizza una farfalla per introdurre il cavo ottico; perché la sua forma è una farfalla, è anche chiamato un cavo ottico farfalla, 8 cavo ottico a forma.
Specificità
Specificativi generali
| Tipo di cavo |
FTTH (cavo a goccia) |
| Tipo di fibra |
SM G657A1/ SM G657A2 |
| Applicazione |
FTTH, LAN |
| Metodi di installazione raccomandati |
Aereo |
| Ambiente |
Al di fuori |
| Intervallo di temperatura |
- Quaranta. a 70°C |
Specifiche delle fibre
| Stile in fibra |
Unità |
SM
G652D
|
SM
G657A1
|
SM
G657A2
|
| condizione |
nm |
1310/1550 |
1310/1550 |
1310/1550 |
| attenuazione |
dB/km |
≤ 0,36/0.23 |
≤ 0,35/0.21 |
≤ 0,35/0.21 |
| Dispersione |
1310 nm |
Ps/(nm*km) |
≤ 18 |
≤ 18 |
≤ 18 |
| 1550 nm |
Ps/(nm*km) |
≤ 22 |
≤ 22 |
≤ 22 |
| lunghezza d'onda di dispersione zero |
nm |
1312±10 |
1312±10 |
1300-1324 |
| Pendiente di dispersione zero |
ps/(nm2×Km) |
≤ 0.091 |
≤ 0.090 |
≤ 0.092 |
| PMD Fibra individuale massima |
[ps/√km] |
≤ 0.2 |
≤ 0.2 |
≤ 0.2 |
| Valore del collegamento di progettazione PMD |
ps/(nm2×Km) |
≤ 0.08 |
≤ 0.08 |
≤ 0.08 |
| Lunghezza d'onda di taglio della fibra λc |
nm |
¥1180,≤1330 |
¥1180,≤1330 |
¥1180,≤1330 |
| Lunghezza d'onda di taglio del cavo λcc |
nm |
≤ 1260 |
..... |
..... |
| MFD |
1310 nm |
- Sì. |
9.2±0.4 |
9.0±0.4 |
9.8±0.4 |
| 1550 nm |
- Sì. |
10.4±0.8 |
10.1±0.5 |
9.8±0.5 |
| Passo (media di misurazione bidirezionale) |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.05 |
| Irregolarità sulla lunghezza della fibra e sulla discontinuità dei punti |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.05 |
| Coefficiente di diffusione inversa della differenza |
dB/km |
≤ 0.03 |
≤ 0.03 |
≤ 0.03 |
| Uniformità dell'attenuazione |
dB/km |
≤ 0.01 |
≤ 0.01 |
≤ 0.01 |
| Diametro del rivestimento |
- Sì. |
125.0±0.1 |
124.8±0.1 |
124.8±0.1 |
| Non circolarità del rivestimento |
% |
≤ 1.0 |
≤ 0.7 |
≤ 0.7 |
| Diametro del rivestimento |
- Sì. |
242±7 |
242±7 |
242±7 |
| Errore concentrico di rivestimento/cappottola |
- Sì. |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
| Rivestimento non circolare |
% |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
| Errore di concentricità del nucleo/rivestimento |
- Sì. |
≤ 0.6 |
≤ 0.5 |
≤ 0.5 |
| Curl ((radius) |
- Sì. |
≥ 4 |
≥ 4 |
≥ 4 |
Identificazione del colore standard della fibra
| - No, no, no, no. |
1 |
2 |
3 |
4 |
| Colore |
Blu |
Arancione |
Verde |
Marrone |
Progettazione dei cavi
| Articolo |
Descrizione |
| Numero di modello |
GJYXFH03 |
| 1- Conteggio delle fibre. |
1 Core, 2 Core, 4 Core |
| 2. Diametro del cavo |
6.8 mm |
| 3Diametro interno del cavo |
2.0*3.0 mm |
| 4. membro della forza |
|
| - Materiale. |
FRP |
| - Diametro. |
0.45 mm |
| 5.Via esterno |
|
| - Materiale. |
PE/LSZH (Nero/bianco)/PVC |
| 6. Marcatura della guaina |
|
| - Tipo di marcatura |
Stampa laser |
Membro della forza
Il componente di resistenza è in FRP e fornisce resistenza al cavo.
Il cavo è protetto dall'ingresso di acqua.
Giubbotto esterno
L'involucro LSZH viene estrusto sulla fibra.
Marcatura dell'involucro del cavo
Ogni cavo deve avere le seguenti informazioni chiaramente contrassegnate sul rivestimento esterno dei cavi:
a. Nome del fabbricante.
b. Anno di fabbricazione
c. Tipo di cavo e fibra
d. Segno di lunghezza (normalmente stampato su ogni metro)
e. o secondo le esigenze del cliente.
Applicazione
1. utilizzato per il cablaggio interno, gli utenti finali utilizzano direttamente i cavi;
2. Utilizzato per l'introduzione di cavi ottici negli edifici;
Per il cablaggio interno degli utenti in FTTH.
