Cable esterno GYFTY, tubo all'aria libera completamente dielettrico 12-144 Core FRP
Cavo in fibra ottica per esterni con FRP
Descrizione
Cavi dielettrici di piccole dimensioni, leggeri, con tubo libero, con giacca singola, progettati per l'installazione di condotti e aerei.con uno strato interno di polietilene per maggiore protezione.

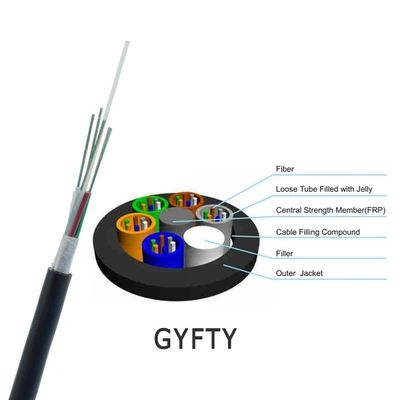

Struttura- Sì.
Una volta rivestita la fibra ottica è protetta da un tubo sciolto.
Il tubo sciolto è torto intorno al rinforzo.
Il rinforzo si trova al centro del cavo ottico.
Caratteristiche
La tecnologia di torsione bidirezionale dello strato "SZ" è impiegata.
L' unguento di blocco dell'acqua viene riempito passo dopo passo per garantire il blocco dell'acqua della sezione completa.
Le cinture in acciaio (alluminio) presentano un'attaccatura affidabile e una elevata resistenza senza crepe quando sono torte.
Il controllo della lunghezza della fibra e' stabile.
Il cavo ha quasi zero attenuazione aggiuntiva e valore di dispersione invariato dopo la formazione.
Il cble vanta eccellenti prestazioni ambientali ed è applicabile in una gamma di temperature da -10°C a +70°C.
Può contenere fino a 288 fibre.
La costruzione del tubo riempito di gel fornisce una protezione superiore delle fibre.
Il cavo presenta una struttura completamente dielettrica e un design resistente ai raggi UV e all'umidità.
Applicazioni
Adatto a vari metodi di posa, tra cui aereo, condotto e sepoltura diretta.
Ideale per applicazioni di backbone e di accesso.
Può essere installato in condotte o in configurazioni a catena/aerea.
Area ad alta potenza, sovraccarico
Caratteristiche della struttura
Altri prodotti di acciaio
Armatura centrale non metallica
Armatura intorno alla fibra di vetro o alla fibra di aramid
Polipropilene
Nota: è inoltre possibile progettare diverse strutture in base alle esigenze degli utenti in materia di prestazioni ambientali e capacità di trasmissione dei cavi ottici, come: GYFTA, GYFXTY,GYFDTZA, ecc.
Caratteristiche di prestazione
Nessuna struttura metallica, eccellente anti-elettromagnetico, prestazioni fulmine, anti-statico
Ambito di applicazione del cavo ottico GYFTY
Comunicazione a lunga distanza, comunicazione tra uffici e inserimento di cavi ottici
Specialmente adatto per le occasioni con sistema di alimentazione severa, lampi multipli e interferenze elettromagnetiche, può essere utilizzato per introdurre il cavo ottico
Caratteristiche ottiche
|
Numero di cavi
|
4
|
8
|
12
|
24
|
48
|
72
|
144
|
|
Modello di fibra
|
G.652D
|
|
Disegno ((StrengthMember+Tube&Filler)
|
1 + 5
|
1 + 6
|
1+12
|
|
Membro della forza centrale
|
Materiale
|
FRP
|
|
Diametro ((± 0,05) mm
|
1.5
|
2.0
|
|
Tubo sciolto
|
Materiale
|
PBT
|
|
Diametro ((± 0,06) mm
|
1.72
|
2.0
|
|
Spessore ((± 0,03) mm
|
0.30
|
0.32
|
|
Il Max.Core NO./Tube
|
4
|
6
|
12
|
|
Corde di riempimento
|
Materiale
|
LDPE
|
|
Colore
|
Bianco
|
|
Diametro ((± 0,06) mm
|
1.7
|
2.0
|
|
Strato di blocco dell'acqua ((Materiale)
|
Composto inondato
|
|
Guarnizione esterna
|
Materiale
|
MDPE
|
|
Spessore ((± 0,2) mm
|
1.8
|
|
Diametro del cavo
|
8.3
|
8.9
|
9.4
|
13.2
|
|
Peso del cavo
|
55
|
65
|
75
|
160
|
|
Raggio di piegatura minimo
|
Senza tensione
|
10.0×Cable-φ
|
|
Sotto la massima tensione
|
20.0×Cable-φ
|
|
Intervallo di temperatura
|
Installazione
|
-20~+60
|
|
Trasporto e magazzinaggio
|
-40~+70
|
|
Operazione
|
-40~+70
|
|
Fibra
Conteggio
|
Numero nominale
Diametro
(mm)
|
Numero nominale
Peso
(kg/km)
|
Fibra massima
Per tubo |
Numero massimo di
(tubi + riempitivi) |
Carico di trazione ammissibile
(N)
|
Resistenza allo schiacciamento ammissibile
(N/100 mm) |
| A breve termine |
A lungo termine |
A breve termine |
A lungo termine |
| 2 ~ 36 |
10.2 |
85 |
6 |
6 |
1500 |
600 |
1000 |
300 |
| 38 ~ 72 |
11.1 |
100 |
12 |
6 |
1500 |
600 |
1000 |
300 |
| 74~96 |
12.6 |
130 |
12 |
8 |
1500 |
600 |
1000 |
300 |
| 98~120 |
14.1 |
162 |
12 |
10 |
1500 |
600 |
1000 |
300 |
| 122~144 |
15.9 |
204 |
12 |
12 |
1800 |
600 |
1000 |
300 |
| 146~216 |
15.9 |
205 |
12 |
18 (due strati) |
2200 |
600 |
1000 |
300 |
| >144 |
Disponibile su richiesta del cliente |
|
Articolo
|
Specificità
|
|
Tipo di fibra
|
Modalità singola
|
|
Materiale di fibra
|
Silice dopata
|
|
Coefficiente di attenuazione
@ 1310 nm
@ 1383 nm
@ 1550 nm
@ 1625 nm
|
≤ 0,36 dB/km ≤ 0,32 dB/km ≤ 0,22 dB/km ≤ 0,30 dB/km
|
|
Discontinuità dei punti
|
≤ 0,05 dB
|
|
Lunghezza d'onda di taglio del cavo
|
≤ 1260 nm
|
|
lunghezza d'onda a dispersione zero
|
1300 ~ 1324 nm
|
|
Pendiente a dispersione zero
|
≤ 0,092 ps/nm2.km
|
|
PMDQ (media quadrata*)
|
≤ 0,2 ps/km1⁄2
|
|
Diametro del campo di modalità @ 1310 nm
|
9.2±0.4 um
|
|
Errore di concentricità del nucleo/clad
|
≤ 0,5 mm
|
|
Diametro del rivestimento
|
1250,0 ± 0,7 um
|
|
Non circolarità del rivestimento
|
≤ 1,0%
|
|
Diametro del rivestimento primario
|
245 ± 10 um
|
|
Livello di prova di prova
|
100 kpsi (= 0,69 Gpa), 1%
|
|
Dipendenza da temperatura
0°C~+70°C @ 1310 & 1550nm
|
0.1 dB/km
|
