Name: Prestazione meccanica eccellente del cavo a fibre ottiche all'aperto autosufficiente dei 12 centri
Brand: DONGGUAN TW-SCIE CO., LTD.
SKU: GYTC8S
Price: 114.10 USD
Availability: InStock

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Nome di prodotto di fibra: Un cavo a fibre ottiche all'aperto dei 12 centri

Materiale esterno della guaina: MDPE/HDPE

Colore esterno della guaina: Nero

Materiale sciolto del tubo: PBT o gelatina

Singolo materiale di armatura: Nastro di alluminio ondulato

Temperatura di funzionamento: -40 grado ~ +60 gradi

Materiale di Waterblocking: Acqua che blocca nastro o che riempie composto

metodi dell'installazione: Antenna del Auto-supporto

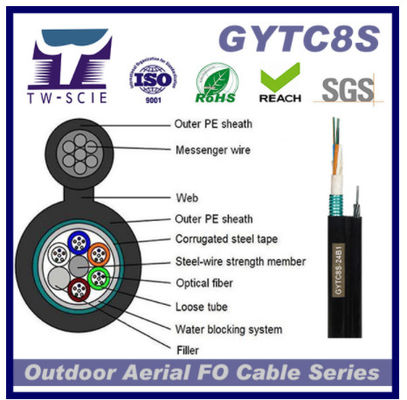

Sezione della struttura: «8" figura sezione trasversale

Evidenziare:

Un cavo a fibre ottiche all'aperto dei 12 centri

Cavo a fibre ottiche all'aperto autosufficiente

Cavo a fibre ottiche all'aperto di prestazione meccanica

Informazioni di base

Luogo di origine: DongGuan TW

Marca: TW-SCIE

Certificazione: ROHS REACH SGS ISO

Numero di modello: GYTC8S

Termini di pagamento e spedizione

Imballaggi particolari: Personalizza

Tempi di consegna: uno settimana

Termini di pagamento: L/C, T/T, Western Union, MoneyGram

Capacità di alimentazione: 200km/Day

Descrizione di prodotto

Cavo a fibre ottiche all'aperto del centro del Auto-supporto 12 di GYTC8s

Applicazione:

☆.Adopted a distribuzione all'aperto.

☆.Suitable per la condotta aerea ed il metodo sepolto.
☆. Comunicazione della rete interurbana e locale.

Caratteristiche:

autosufficiente d'acciaio d'acciaio o gaivanized di ☆.Stainless.
prestazione meccanica ed ambientale di ☆.Excellet.
conteggio di ☆.Fiber: i 2-24 centri.

Schema di assegnazione della fibra

Numero della fibra	Numero della metropolitana	Fibra per tubo	Tipo della fibra
2	1	2 F/Tube	MP G652D MILLIMETRO 50/125 DI MILLIMETRO 62.5/125
4	1	4 F/Tube
6	1	6 F/Tube
8	1	8 F/Tube
12	1	12 F/Tube
24	1	24 metropolitane di f

Dettagli della costruzione del cavo

Oggetti		Descrizione
Numero di fibra		i 2 centri a 24cores
Membro di forza del connettore	Materiale	Filo di acciaio galvanizzato
Membro di forza del connettore	diametro	1,2 millimetri
Tubo sciolto	materiale	PBT
Tubo sciolto	diametro	Ф2.0-2.8
Materiale da otturazione del cavo	materiale	Composto del materiale da otturazione del cavo
Guaina esterna	materiale	HDPE
Guaina esterna	diametro	1.7±0.2mm

Caratteristica meccanica del cavo

Oggetti		Diametro del cavo	Peso
i 2 centri - i 24 centri		3.2*7.2 millimetro	70 kg/km
Gamma di temperature dell'installazione		-15--+60
Temperatura di trasporto e di operazione		-40-+70
Tensione di lavoro massima di Rec.daily		N 1500
Tensione di lavoro di Max. Allowable		600 N
Min Bending Radius (millimetri)	operazione	10D millimetro
	installazione	20D millimetro
Carico extra	0.5%-0.7%
Ghiaccio	5mm
Velocità del vento	35m/s

Caratteristica della fibra

Stile della fibra			Unità	MP G652D	Millimetro 50/125	Millimetro 62.5/125
circostanza			nanometro	1310/1550	850/1300	850/1300
attenuazione			dB/km	≤0.36/0.23	≤3.0/1.0	≤3.0/1.0
Dispersione		1310nm	Ps/(nm*km)	≥-3.4 ≤3.4	.....	.....
		1550nm	Ps/(nm*km)	≤18	.....	.....
		1625nm	Ps/(nm*km)	≤22
Larghezza di banda		850nm	Megahertz. Chilometro	.....	>=400	>=160
Larghezza di banda		1300nm	Megahertz. Chilometro	.....	>=800	>=500
Lunghezza d'onda zero della dispersione			nanometro	>=1302, ≤1322	.....	.....
Pendio zero della dispersione			Ps (nm2*km)	≤0.091	.....	.....
Fibra massima di PMD singola			Ps√km	≤0.2	.....	.....
Valore di collegamento di progettazione di PMD			Ps√km	≤0.08	.....	.....
Λc di lunghezza d'onda di taglio della fibra			nanometro	>=1180, ≤1330	.....	.....
Λcc di lunghezza d'onda di taglio del cavo			nanometro	≤1260	.....	.....
Microfarad	1310nm		um	9.2±0.4	.....	.....
Microfarad	1550nm		um	10.4±0.8	.....	.....
Apertura numerica (Na)				......	0.200±0.015	0.275±0.015
Punto (media della misura bidirezionale)			dB	≤0.05	≤0.10	≤0.10
Irregolarità sopra discontinuità di lunghezza e del punto della fibra			dB	≤0.05	≤0.10	≤0.10
Coefficiente backscatter di differenza			dB/km	≤0.03	≤0.08	≤0.10
Uniformità di attenuazione			dB/km	≤0.01	.......	.......
Diametro di centro			um	......	50±1.0	62.5±2.5
Diametro del rivestimento			um	125.0±0.1	125.0±0.1	125.0±0.1
Non circolarità del rivestimento			%	≤1.0	≤1.0	≤1.0
Diametro ricoprente			um	242±7	242±7	242±7
Errore fringuello/del rivestimento concentrico			um	≤12.0	≤12.0	≤12.0
Ricoprire non circolarità			%	≤6.0	≤6.0	≤6.0
Il centro/errore concentricità del rivestimento			um	≤0.6	≤1.5	≤1.5
Ricciolo (raggio)			um	≤4	.....	.....
Etichetta: cavo autosufficiente, figura 8, i 24 centri.
