Casa /Prodotti/Outdoor Cavo in fibra ottica/Doppia struttura compatta all'aperto corazzata di singolo modo del cavo a fibre ottiche GYTA53

Doppia struttura compatta all'aperto corazzata di singolo modo del cavo a fibre ottiche GYTA53

Negoziabile
MOQ
negoziabile
prezzo
Doppia struttura compatta all'aperto corazzata di singolo modo del cavo a fibre ottiche GYTA53
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Materiale esterno della guaina: PE
Colore esterno della guaina: Nero
Metallico rinforzi il membro: Filo di acciaio
Materiale sciolto del tubo: PBT o gelatina
Singolo materiale di armatura: Nastro di alluminio ondulato
Temperatura di funzionamento: -40 grado ~ +60 gradi
Materiale di Waterblocking: Acqua che blocca nastro o che riempie composto
Messaggero Material: Fili di acciaio
metodi dell'installazione: &Duct aereo
Evidenziare:

Cavo a fibre ottiche all'aperto GYTA53

,

Cavo a fibre ottiche di singolo modo GYTA53

,

Cavo a fibre ottiche all'aperto corazzato GYTA53
Informazioni di base
Luogo di origine: DongGuan TW
Marca: TW-SCIE
Certificazione: ROHS REACH SGS ISO
Numero di modello: Doppio cavo corazzato all'aperto della fibra ottica
Termini di pagamento e spedizione
Imballaggi particolari: Personalizza
Tempi di consegna: uno settimana
Termini di pagamento: L/C, T/T, Western Union, MoneyGram
Capacità di alimentazione: 200km/Day
Descrizione di prodotto

Doppia struttura compatta all'aperto corazzata di singolo modo del cavo a fibre ottiche GYTA53

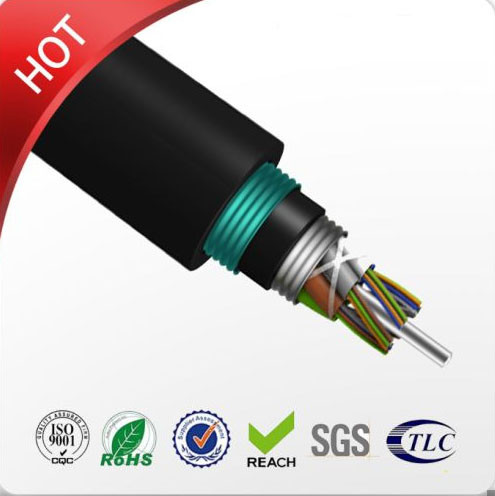

Descrizione del cavo dall'interno all'esterno:


1. fibra

2. il Acciaio-cavo rinforza il membro

3. tubo sciolto

4. guaina interna

5. sistema di didascalia dell'acqua

6. composto di riempimento

7. nastro d'acciaio ondulato

8. outsheath


Applicazione


1. Distribuzione all'aperto della condotta o diretto-sepolto.
2. comunicazione della rete interurbana e locale.

Caratteristiche


1. Nastro d'acciaio rinforzare.
2. il riempitore proteggere il nastro d'acciaio della fibra del tubo amored.
3. prestazione meccanica ed ambientale eccellente.
4. peso compatto di structure.light.
5. installazione conveniente ed operazione semplice.
6. buon sistema di acqua didascalia.
7. doppia guaina.



Dettagli della costruzione del cavo:
Oggetti Descrizione
Numero di fibra 2-288cores
Fibra tipo G652D/G657A/OM1/OM2/OM3/OM4
diametro 250µm
Membro di forza materia Nastro d'acciaio e vetro E
Guaina interna materiale PE
diametro /
Guaina esterna materiale PE
diametro 12.5~16.5mm
Dimensione del cavo (altezza * larghezza) /
Peso del cavo 155~255KG±1KG
Gamma di temperature dell'installazione (ºC) -20+60
Temperatura di trasporto e di operazione (ºC) -40+70
Min Bending Radius (millimetri) Lungo termine 10D
Min Bending
Raggio (millimetri)		 A breve termine 20D
Permissibile minimo
Resistenza alla trazione (N)		 Lungo termine 3000
Permissibile minimo
Resistenza alla trazione (N)		 A breve termine 4000
Carico massimo (N/100mm) Lungo termine 300
Carico massimo (N/100mm) a breve termine 1000


Colore standard di fibra e del tubo

Stile della fibra Unità MP
G652		 MP
G652D		 Millimetro
50/125		 Millimetro
62.5/125		 Millimetro
OM3-300
circostanza nanometro 1310/1550 1310/1550 850/1300 850/1300 850/1300
attenuazione dB/km ≤ ≤ ≤ ≤3.0/1.0 ≤3.0/1.0
0.36/0.23 0.34/0.22 3.0/1.0 ---- ----
Dispresion 1550nm Ps/(nm*km) ---- ≤18 ---- ---- Dispresion
1625nm Ps/(nm*km) ---- ≤22 ---- ----
Larghezza di banda 850nm MHZ.KM ---- ---- >=400 >=160 Larghezza di banda
1300nm MHZ.KM ---- ---- >=800 >=500
Lunghezza d'onda zero della dispersione nanometro 1300-1324 >=1302,
≤1322		 ---- ---- >= 1295,
≤1320
Pendio zero di dispresion nanometro ≤0.092 ≤0.091 ---- ---- ----
PMD singolo Fibr massimo   ≤0.2 ≤0.2 ---- ---- ≤0.11
Valore di collegamento di progettazione di PMD Ps (nm2*k
m)		 ≤0.12 ≤0.08 ---- ---- ----
Λc di lunghezza d'onda di taglio della fibra nanometro >= 1180,
≤1330		 >=1180,
≤1330		 ---- ---- ----
Sutoff del cavo
λcc di lunghezza d'onda		 nanometro ≤1260 ≤1260 ---- ---- ----
Microfarad 1310nm um 9.2+/-0.4 9.2+/-0.4 ---- ---- ----
1550nm um 10.4+/-0.8 10.4+/-0.8 ---- ---- ----
Numerico
Apertura (Na)		   ---- ---- 0,200+/
-0,015		 0.275+/-0.
015		 0.200+/-0
.015
Punto (media di bidirezionale
misura)		 dB ≤0.05 ≤0.05 ≤0.10 ≤0.10 ≤0.10
Irregolarità sopra fibra
lunghezza e punto		 dB ≤0.05 ≤0.05 ≤0.10 ≤0.10 ≤0.10

Dicontinuity
Backscatter di differenza
coefficiente		 dB/km ≤0.05 ≤0.03 ≤0.08 ≤0.10 ≤0.08
Uniformità di attenuazione dB/km ≤0.01 ≤0.01
Dimater del centro um     50+/-1.0 62.5+/-2.5 50+/-1.0
Diametro del rivestimento um 125.0+/-0.1 125.0+/-0.1 125.0+/-0.1 125.0+/-0.1 125.0+/-0.1
Non circolarità del rivestimento % ≤1.0 ≤1.0 ≤1.0 ≤1.0 ≤1.0
Diametro ricoprente um 242+/-7 242+/-7 242+/-7 242+/-7 242+/-7
Rivestimento/fringuello
concentrico errore		 um ≤12.0 ≤12.0 ≤12.0 ≤12.0 ≤12.0
Ricoprire non circolarità % ≤6.0 ≤6.0 ≤6.0 ≤6.0 ≤6.0
Il centro/errore conentricity del rivestimento um ≤0.6 ≤0.6 ≤1.5 ≤1.5 ≤1.5
Ricciolo (raggio) um ≤4 ≤4 ---- ---- ----
