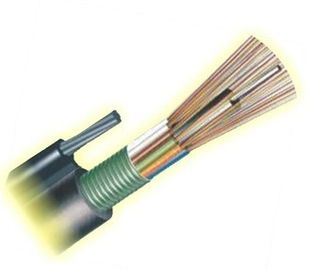

Figura corazzata 8 cavo del cavo a fibre ottiche aereo del auto-supporto all'aperto del centro di GYTC8S 144
1. descrizione
GYTC8S è un cavo a fibre ottiche all'aperto autosufficiente tipico, adatto ad applicazioni aeree; Il cavo ha la prestazione piacevole di resistenza all'umidità e prestazione della resistenza di schiacciamento adatte a condotta ed a metodo sepolto.

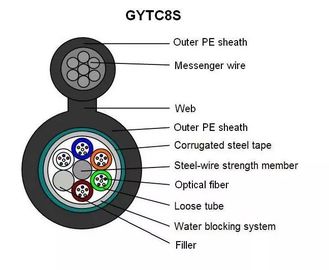

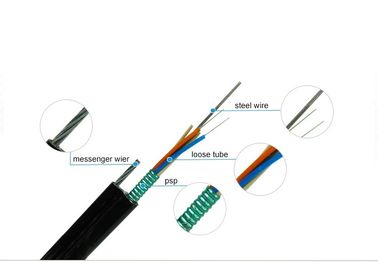

Il membro di forza mentale si compone dei trefoli come la parte sostenente è completato con una guaina del polietilene (PE) per essere figura 8 struttura. Nastro d'acciaio ondulato corazzato e guaina esterna del PE che fornisce le caratteristiche di resistenza di schiacciamento e di resistenza del colpo della pistola. Il acciaio-cavo o membro di forza di FRP poichè la forza centrale migliora la resistenza alla trazione e è circondato dal sistema di didascalia sciolto dell'acqua e del tubo. La struttura di impatto assicura la prestazione meccanica ed ambientale eccellente.
2,1 specifiche generali
| Tipo di cavo | GYTC8S |
| Tipo della fibra | MP |
| Applicazione | Comunicazione interurbana, lan |
| Metodi raccomandati dell'installazione | Aereo |
| Ambiente | All'aperto |
| Gamma di temperature | -40 ℃ a 70℃ |
2,2 struttura e caratteristiche tecniche
|
Fibra Conteggio |
Termine nominale Diametro (millimetro) |
Termine nominale Peso (kg/km) |
Max Fiber Per metropolitana |
Max No. di (Tubes+fillers) |
Carico di tensione permissibile (n) |
Resistenza permissibile di schiacciamento (N/100mm) |
||
| A breve termine | Lungo termine | A breve termine | Lungo termine | |||||
| 2~30 | 10.0*18.0 | 183 | 6 | 5 | 7000 | 4000 | 1000 | 300 |
| 32~48 | 10.7*18.8 | 206 | 6 | 6 | 7000 | 4000 | 1000 | 300 |
| 50~72 | 11.6*19.4 | 226 | 12 | 5 | 7000 | 4000 | 1000 | 300 |
| 74~96 | 13.0*20.0 | 256 | 12 | 6 | 7000 | 4000 | 1000 | 300 |
| >98 | Disponibile su richiesta del cliente | |||||||
Nota: Questa scheda può soltanto essere un riferimento, ma non un supplemento al contratto. Contatti prego le vendite per i dettagli.
3. Produciamo e proviamo il cavo che rispondiamo alla seguente norma
| Prestazione meccanica | |
| Max Tension Performance | IEC 60794-1-2-E |
| Max. Operation Tension | IEC 60794-1-2-E1 |
| Prova di schiacciamento | IEC 6079 – 1-2-E3 |
| Prova di urto | IEC 60794-1-2-E4 |
| Piegamento ripetuto | IEC 60794-1-2-E6 |
| Prova di torsione | IEC 60794-1-2-E7 |
| Curvatura di cavo | IEC 60794-1-2-E11A |
| Coefficiente di attenuazione | ITU-T G.652 |
| Prova strutturale | IEC-60793-1-20 |
| Prestazione ambientale | |
| Riciclaggio di temperatura | IEC 60794-1-2-F1 |
| Penetrazione dell'acqua | IEC 60794-1-2-F5B |
| Flusso composto d'archivio | IEC 60794-1-E14 |
4. Imballaggio e spedire
Il cavo è fornito di lunghezze come specificato nel pi o come requisito. Ogni lunghezza sarà spedita su un tamburo di legno non restituibile separato. Il diametro minimo del barilotto del tamburo non sarà di meno di 30 volte il diametro del cavo.
Il cavo su ogni bobina completamente sarà coperto di involucro termico che è fissato al cavo imballando le cinghie. Questo involucro è riutilizzabile ed assicura la protezione termica ed UV eccellente.
L'estremità di cavo sarà sigillata con i cappucci di protezione di plastica per impedire la penetrazione dell'acqua. L'estremità sarà facilmente accessibile per provare. Una relazione sull'esperimento di ispezione finale con le caratteristiche di funzionamento di attenuazione per ogni fibra è attaccata dentro il tamburo.
5. La nostra filosofia di affari
A1: La nostra fabbrica è situata nella città di DONGGUAN, la provincia del Guangdong, Cina.
Q2: Quanto tempo la vostra società sta facendo questa?
A2: Più di 20 anni. Dobbiamo non solo produrre il cavo ottico della fibra ma inoltre produciamo gli strumenti di fibra ottica e relativi.
Q3: Comecircalaqualitàdelcavo?
A4: La nostra fabbrica è approvata dal sistema di gestione della qualità ISO9001 e STARF dell'inclusione, il CE, il CPR, certificazioni di TLC alla lista. Abbiamo una serie di attrezzature e di strumenti per assicurarci la qualità affidabile dei nostri prodotti.
Q4: Poteteprodurreilcavocomenostrirequisiti?
A6: Naturalmente. Possiamo fornire ai tipi differenti di prodotti secondo i vostri requisiti i prezzi ragionevoli.
Q5: Accettatel'ordinedell'OEMequantosonoiMOQ?
A7: Sì, accoglienza caloroso il vostro ordine dell'OEM. Per raggiungere la soddisfazione del cliente, accettiamo l'ordine del campione, anche di un pezzo.
