GYXTW
Cavo a fibra ottica a tubo libero centrale

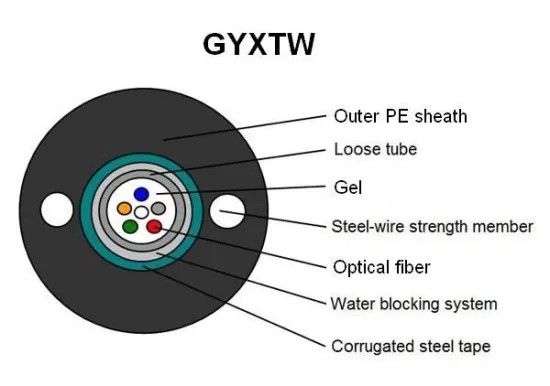

Le fibre sono posizionate in un tubo allentato riempito con un composto di riempimento resistente all'acqua.all'esterno del tubo centrale è avvolto da un sistema di blocco dell'acqua, il nastro in acciaio ondulato è stratificato su entrambi i lati e attaccato alla giacca esterna in PE.
Caratteristica
1Il doppio filo come componente di sforzo fornisce eccellenti prestazioni di sforzo
2Performance meccaniche eccellenti
3. Facile da installare e usare
4Piccolo diametro esterno, leggero, struttura stretta, eccellente proprietà di piegatura
5Buone proprietà di resistenza all' acqua
Specificità
Caratteristiche ottiche
| Tipo di fibra |
G.652 |
G.655 |
50/125 m |
62.5/125^m |
|
Attenuazione
(+20X)
|
850 nm |
|
|
< 3,0 dB/km |
< 3,3 dB/km |
| 1300 nm |
|
|
< 1,0 dB/km |
< 1,0 dB/km |
| 1310 nm |
< 0,36 dB/km |
< 0,40 dB/km |
|
|
| 1550 nm |
< 0,22 dB/km |
< 0,23 dB/km |
|
|
| Larghezza di banda |
850 nm |
|
|
> 500 MHz-km |
> 200 Mhz-km |
| 1300 nm |
|
|
> 500 MHz-km |
> 500 Mhz-km |
| Apertura numerica |
|
|
0.200±0.015 NA |
0.275±0.015 NA |
| Lunghezza d'onda di taglio del cavo cc |
< 1260 nm |
< 1450 nm |
|
|
Struttura e specifiche tecniche
| Numero di fibre |
Diametro nominale
(mm)
|
Peso nominale
(kg/km)
|
Carico di trazione ammissibile
(N)
|
Resistenza allo schiacciamento ammissibile
(N/100 mm) |
| A breve termine |
A lungo termine |
A breve termine |
A lungo termine |
| 2 ~ 12 |
7.8 |
60 |
1500 |
600 |
1500 |
600 |
| 14 ~ 24 |
8.5 |
85 |
1500 |
600 |
1500 |
600 |
Nota: questa scheda può essere utilizzata solo come riferimento, ma non come supplemento al contratto.
informazioni più dettagliate.
Applicazione
Anteriore e condotto
Imballaggio e spedizione
Profilo aziendale
Siamo specializzati nella produzione di una vasta gamma di cavi ottici tra cui cavi ottici aerei e a condotto, cavi sepolti, cavi in fibra sottomarina, cavi in fibra di campo, ADSS, OPGW, cavi FTTH Drop,cordone del cerotto, serie di dispositivi passivi ottici ecc. Sono prodotti secondo gli standard internazionali di qualità o la costruzione in composito secondo le specifiche dei clienti, incorporando altri servizi se richiesto.
Impegno per la qualità
La qualità dei nostri prodotti è costantemente elevata. Ogni tamburo di cavo è attentamente testato con criteri rigorosi. Di conseguenza, i nostri cavi non solo soddisfano, ma superano lo standard del settore la maggior parte delle volte.Abbiamo un totale impegno per la qualità per seguire rigorosamente lo standard emergente e le tecnologie in continua evoluzione nelle comunicazioni dati.
Produrre e testare il cavo in conformità con lo standard seguente
| Performance meccanica |
| Performance di tensione massima |
IEC 60794-1-2-E |
| Max. Operazione Tensione |
IEC 60794-1-2-E1 |
| Prova di schiacciamento |
IEC 6079 -1-2-E3 |
| Prova di impatto |
IEC 60794-1-2-E4 |
| Piegatura ripetuta |
IEC 60794-1-2-E6 |
| Prova di torsione |
IEC 60794-1-2-E7 |
| Curvatura del cavo |
IEC 60794-1-2-E11A |
| Coefficiente di attenuazione |
ITU-T G.652 |
| Prova strutturale |
IEC-60793-1-20 |
| Prestazioni ambientali |
| Cicli di temperatura |
IEC 60794-1-2-F1 |
| Penetrazione dell'acqua |
IEC 60794-1-2-F5B |
| Flusso composto di archivio |
IEC 60794-1-E14 |
