GYTY53
Cavo ottico di comunicazione del Gran-centro della struttura della condotta fibra corazzata all'aperto della Anti-formica della singola
Constructure:

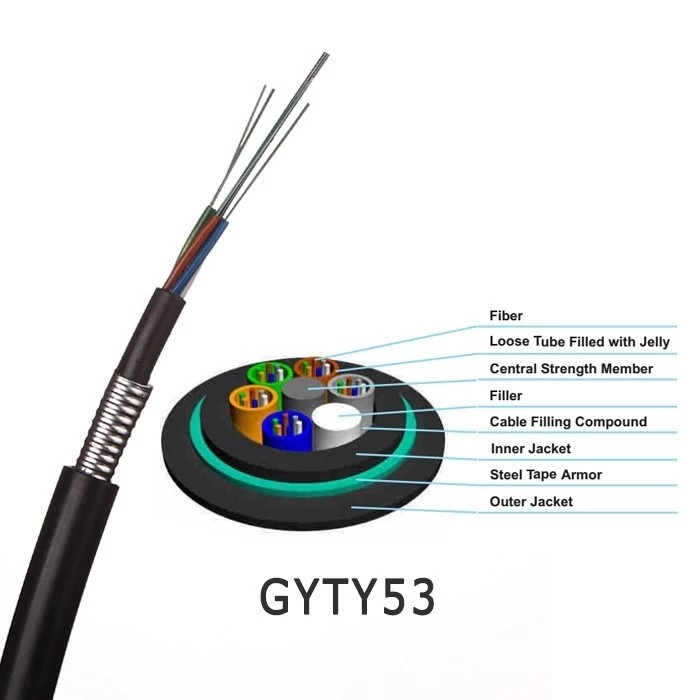

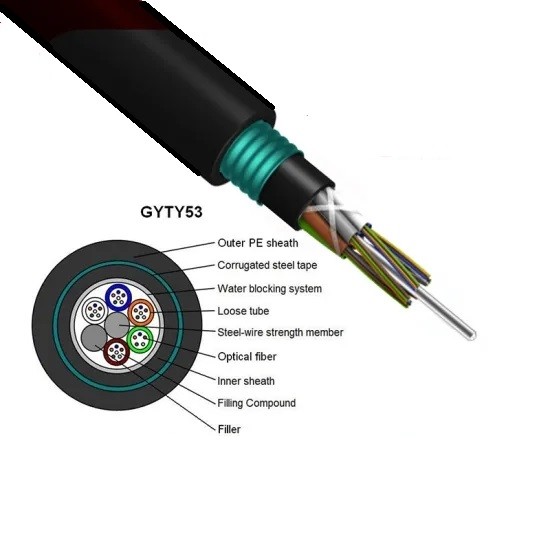

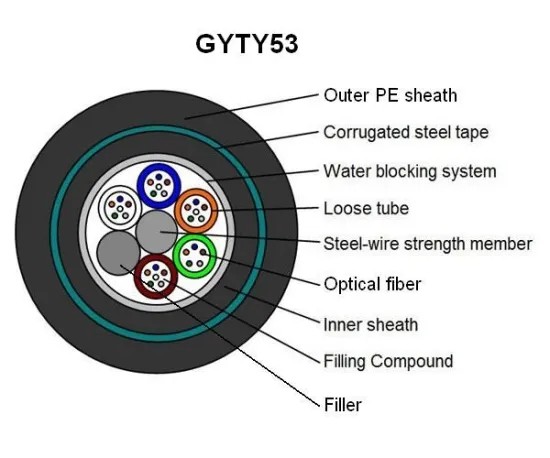

La struttura di cavo ottico GYTY53 è che la fibra ottica di 250μm è inguainata in un tubo sciolto fatto di alto materiale del modulo ed il tubo sciolto è riempito di composto impermeabile. Il centro del centro del cavo è il centro di rinforzo metallo. Per alcuni cavi a fibre ottiche, uno strato delle necessità del polietilene (PE) di essere espulso fuori del metallo ha rinforzato il centro. Il tubo sciolto (e corda del riempitore) è torto intorno al centro rinforzante centrale per formare il centro compatto e rotondo del cavo ed alle lacune nel centro del cavo sono riempiti di acqua che blocca i riempitori. Uno strato della guaina interna del polietilene. Il nastro d'acciaio rivestito di plastica su due lati (PSP) è avvolto longitudinalmente e poi è espulso con la guaina del polietilene per formare i cavi.
Caratteristica:
●Adozione dello strato bidirezionale «della SZ» che torce tecnologia
●Riempiendo l'unguento di acqua didascalia per gradi, acqua didascalia nella sezione completa
●La cinghia (di alluminio) d'acciaio ha legame affidabile con il bordo, ad alta resistenza e nessun incrinamento una volta torta
●Controllo in eccesso di lunghezza della fibra stabile
●Dopo che il cavo è formato, l'attenuazione supplementare della fibra è quasi zero ed il valore della dispersione non cambia
●La prestazione ambientale eccellente, gamma di temperature applicabile è -10 ℃ ~ + ℃ 70
Specificazione:
| Numero di fibre |
Diametro nominale (millimetri) |
Peso nominale (kg/km) |
Max Fibers per metropolitana |
Max No. di (Tubes+fillers) |
Carico di tensione permissibile (n) |
Schiacciamento permissibile
Resistenza
(N/100mm)
|
| A breve termine |
Lungo termine |
A breve termine |
Lungo termine |
| 2~36 |
13,2 |
197 |
6 |
5 |
3000 |
1000 |
3000 |
1000 |
| 38~72 |
13,8 |
217 |
8 |
6 |
3000 |
1000 |
3000 |
1000 |
| 74~96 |
14,6 |
262 |
12 |
6 |
3000 |
1000 |
3000 |
1000 |
| 98~120 |
16,0 |
302 |
12 |
8 |
3000 |
1000 |
3000 |
1000 |
| 122~144 |
17,6 |
347 |
12 |
12 |
3000 |
1000 |
3000 |
1000 |
| >144 |
Disponibile su richiesta del cliente |
Nota:
1. Per cavo ignifugo, la guaina esterna può essere fatta del materiale senza alogeno del basso fumo (LSZH) ed il tipo è GYTZS.
la richiesta del cliente 2.Upon, cavi con la striscia di colore longitudinale sulla guaina esterna può essere offerta. Più dettagli, si riferiscono prego alla serie di GYTA.
3. La struttura speciale del cavo può essere progettata e fabbricata sulla richiesta del cliente.
Specifiche della fibra
| Parametro tecnico della fibra ottica monomodale di ITU-T G.652D (B1.3) |
| Caratteristiche |
Circostanze |
Valori specificati |
Unità |
| Caratteristiche ottiche |
|
|
|
| Diametro di campo di modo (microfarad) |
1310nm
1550nm
|
9.2±0.4
10.4±0.8
|
µm
µm
|
| Lunghezza d'onda di taglio (λcc) |
|
≤1260 |
nanometro |
| Coefficiente di attenuazione |
1310nm
1383nm
1550nm
|
<0.35
<0.35
<0.22
|
dB/km
dB/km
dB/km
|
| Macro perdita di piegamento |
φ75mm, 100circles, a 1550nm |
≤0.1 |
dB |
| Non uniformità di attenuazione |
|
≤0.05 |
dB |
| Coefficiente di dispersione |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤18
|
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km)
|
| Lunghezza d'onda zero della dispersione |
|
1300~1324 |
nanometro |
| Pendio zero massimo della dispersione |
|
≤0.093 |
Ps/(nanometro2 .km) |
| Indice di rifrazione del gruppo (valore tipico) |
1310nm
1550nm
|
1,466
1,467
|
|
| Caratteristica geometrica |
|
|
|
| Diametro del rivestimento |
|
125.0±1.0 |
µm |
| Il centro/errore concentricità del rivestimento |
|
≤0.8 |
µm |
| Non circolarità del rivestimento |
|
≤1.0 |
% |
| Diametro ricoprente |
|
245.0±10 |
µm |
| Errore concentricità del rivestimento/del rivestimento |
|
≤12.0 |
µm |
| Non circolarità ricoprente |
|
≤8 |
% |
| Diametro di rivestimento colorato |
|
250.0±15 |
µm |
| Caratteristica meccanica |
|
|
|
| Arricciatura (raggio) |
|
≥4 |
m. |
| Sforzo di prova |
|
>0.69 |
Gpa |
| Forza ricoprente della striscia |
Valore medio
Valore di picco
|
1.0-5.0
1.3-8.9
|
N
N
|
| Parametro dinamico di suscettibilità di corrosione di sforzo (indice del ND) |
|
≥20 |
|
Produciamo ed il cavo della prova risponde alla norma seguente
| Prestazione meccanica |
| Max Tension Performance |
IEC 60794-1-2-E |
| Max. Operation Tension |
IEC 60794-1-2-E1 |
| Prova di schiacciamento |
IEC 6079 – 1-2-E3 |
| Prova di urto |
IEC 60794-1-2-E4 |
| Piegamento ripetuto |
IEC 60794-1-2-E6 |
| Prova di torsione |
IEC 60794-1-2-E7 |
| Curvatura di cavo |
IEC 60794-1-2-E11A |
| Coefficiente di attenuazione |
ITU-T G.652 |
| Prova strutturale |
IEC-60793-1-20 |
| Prestazione ambientale |
| Riciclaggio di temperatura |
IEC 60794-1-2-F1 |
| Penetrazione dell'acqua |
IEC 60794-1-2-F5B |
| Flusso composto d'archivio |
IEC 60794-1-E14
|
Il centro del cavo
I tubi sciolti sono incagliati intorno al membro di forza centrale che utilizza la SZ. L'arenamento della SZ avvolge i tubi in una direzione per parecchi giri, poi nell'altra direzione.
Membro di forza centrale
Il membro di forza centrale è fatto dell'acciaio che fornisce sia la forza di tensione che dideformazione al cavo.
Metropolitana sciolta
Le fibre ottiche sono alloggiate in tubo riempito gelatina. Il tubo è fabbricato con lo standard industriale PBT. È colorato per l'identificazione facile secondo lo schema indicato sopra.
Acqua che blocca materiale
Composto di riempimento, l'acqua che blocca materiale fra il tubo sciolto e la guaina interna per proteggere cavo dall'intrusione dell'acqua.
Armatura
Nastro d'acciaio ondulato fornire resistenza a compressione supplementare del cavo, la proprietà massima di anti-schiacciamento, protezione del roditore e prestazione resistente della pallottola.
Rivestimento esterno
Un rivestimento nero del polietilene ad alta densità è espulso sopra il nucleo del cavo e l'armatura d'acciaio ondulata del nastro come la guaina.
Marcatura del conduttore
Ogni cavo ha le seguenti informazioni chiaramente ha segnato sul rivestimento esterno dei cavi:
a. Nome del produttore.
b. Anno di produttore
c. Tipo di cavo e di fibra
d. Segno di lunghezza (stampa su ogni metro normalmente)
e. O come requisiti del cliente.
Applicazione:
Adatto a spese generali, a conduttura, a metodi sepolti ed altri situantesi diretti
