GYFTY
Antenna del centro Non corazzato 2-144 & cavo a fibre ottiche all'aperto di comunicazione della condotta incagliati metropolitana sciolta

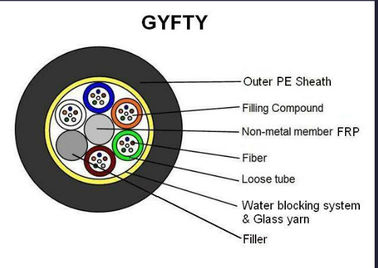

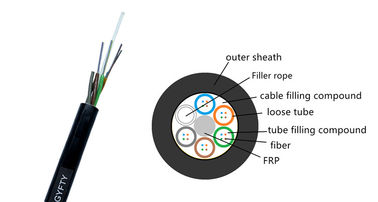

Struttura:
La struttura del cavo ottico di GYFTY è che la fibra ottica di 250μm è inguainata in un tubo sciolto fatto di alto materiale del modulo ed il tubo sciolto è riempito di composto impermeabile.
Il centro del centro del cavo è una fibra di vetro ha rinforzato di plastica (FRP). Il tubo sciolto (e corda del riempitore) è torto intorno al centro rinforzante centrale per formare il centro compatto e rotondo del cavo. Le lacune nel centro del cavo sono colmate di acqua che blocca i riempitori. Uno strato della guaina interna del polietilene è espulso fuori del centro del cavo per formare un cavo.
●Il tubo sciolto protegge la fibra ottica una volta rivestita
●Il tubo sciolto è torto intorno il rinforzo
●Il rinforzo è nel centro del cavo ottico
Caratteristica:
●Adotti lo strato bidirezionale «della SZ» che torce la tecnologia
●Unguento di riempimento graduale, blocchetto pieno di didascalia dell'acqua dell'acqua della sezione
●Le cinghie (di alluminio) dell'acciaio non hanno il legame affidabile, ad alta resistenza ed incrinamento una volta torte
●Controllo stabile di lunghezza della fibra
●Dopo che il cavo è formato, l'attenuazione supplementare della fibra ottica è quasi zero ed il valore della dispersione non cambia
●La prestazione ambientale eccellente, gamma di temperature applicabile è -10 ℃ ~ + ℃ 70
Specificazione:
Specifiche generali
| Tipo di cavo |
GYFTY |
| Tipo della fibra |
G652D |
| Applicazione |
Comunicazione interurbana, lan |
| Metodi raccomandati dell'installazione |
Aereo |
| Ambiente |
All'aperto |
| Gamma di temperature |
-40℃ a 70℃ |
2,2 specifiche della fibra
| Parametro tecnico della fibra ottica monomodale di ITU-T G.652D (B1.3) |
| Caratteristiche ottiche |
|
|
|
| Diametro di campo di modo (microfarad) |
1310nm
1550nm
|
9.2±0.4
10.4±0.8
|
µm
µm
|
| Lunghezza d'onda di taglio (λcc) |
|
≤1260 |
nanometro |
| Coefficiente di attenuazione |
1310nm
1383nm
1550nm
|
<0.35
<0.35
<0.22
|
dB/km
dB/km
dB/km
|
| Macro perdita di piegamento |
φ75mm, 100circles, a 1550nm |
≤0.1 |
dB |
| Non uniformità di attenuazione |
|
≤0.05 |
dB |
| Coefficiente di dispersione |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤18
|
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km)
|
| Lunghezza d'onda zero della dispersione |
|
1300~1324 |
nanometro |
| Pendio zero massimo della dispersione |
|
≤0.093 |
Ps/(nanometro2 .km) |
| Indice di rifrazione del gruppo (valore tipico) |
1310nm
1550nm
|
1,466
1,467
|
|
| Caratteristica geometrica |
|
|
|
| Diametro del rivestimento |
|
125.0±1.0 |
µm |
| Il centro/errore concentricità del rivestimento |
|
≤0.8 |
µm |
| Non circolarità del rivestimento |
|
≤1.0 |
% |
| Diametro ricoprente |
|
245.0±10 |
µm |
| Errore concentricità del rivestimento/del rivestimento |
|
≤12.0 |
µm |
| Non circolarità ricoprente |
|
≤8 |
% |
| Diametro di rivestimento colorato |
|
250.0±15 |
µm |
| Caratteristica meccanica |
|
|
|
| Arricciatura (raggio) |
|
≥4 |
m. |
| Sforzo di prova |
|
>0.69 |
Gpa |
| Forza ricoprente della striscia |
Valore medio
Valore di picco
|
1.0-5.0
1.3-8.9
|
N
N
|
| Parametro dinamico di suscettibilità di corrosione di sforzo (indice del ND) |
|
≥20 |
|
Applicazione:
Adatto a spese generali, a conduttura, a metodi sepolti ed altri situantesi diretti
