Il cavo a fibra ottica GYTS53 è un cavo di fibra ottica direttamente sepolto
Cavo blindato a tubo sciolto a strascico
Descrizione

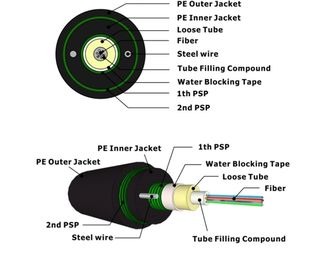

Questa fibra è disponibile nei tipi mono-modo G652, G655 e G657, nonché multimodo con un tubo sciolto in plastica ad alto modulo e un composto di riempimento resistente all'acqua.È dotato di un filo d'acciaio come elemento centrale di resistenza metallicaI tubi e i filtri sono quindi stratificati intorno al elemento di resistenza per formare un nucleo di cavo compatto e circolare.Il PSP è rivestito di cromo a doppio lato e ha una guaina in PEL'installazione del lacciamento può essere effettuata con filo singolo o doppio e la guaina esterna è realizzata in PE.
Applicazione
Questo cavo in fibra ottica è progettato per i sistemi di distribuzione all'aperto ed è adatto per l'installazione mediante aerei, condotti, condotte o metodi di sepoltura diretta, nonché per il legame.Può essere utilizzato sia per i sistemi di comunicazione a lunga distanza che per i sistemi di rete locale (LAN).
Questo cavo in fibra ottica offre eccellenti prestazioni meccaniche e di temperatura, caratterizzato da un tubo sciolto di alta resistenza che è resistente all'idrolisi.Il composto di riempimento del tubo fornisce una protezione critica per la fibra, il cavo è resistente alla frantumazione e flessibile, ha una guaina PE/LSZH per la protezione dalle radiazioni ultraviolette e il nucleo del cavo è pieno al 100%.
| Tipo di cavo | GYTS53 |
| Tipo di fibra | SM |
| Applicazione | Comunicazione a lunga distanza, LAN |
| Metodi di installazione raccomandati | Immerso direttamente |
| Ambiente | Al di fuori |
| Intervallo di temperatura | -40°C a 70°C |
| Numero di fibre | Diametro nominale | Numero nominale Peso |
Fibra massima Per tubo |
Numero massimo di (tubi + riempitivi) |
Carico di trazione ammissibile (N) |
Resistenza allo schiacciamento ammissibile (N/100 mm) |
||
| (mm) | (kg/km) | A breve termine | A lungo termine | A breve termine | A lungo termine | |||
| 4 | 9.5 | 80 | 4 | 1 | 3000 | 1000 | 3000 | 1000 |
| 12 | 9.5 | 80 | 6 | 2 | 3000 | 1000 | 3000 | 1000 |
| 24 | 9.5 | 80 | 6 | 4 | 3000 | 1000 | 3000 | 1000 |
| 96 | 14.6 | 220 | 12 | 8 | 3000 | 1000 | 3000 | 1000 |
| 288 | 21.6 | 310 | 12 | 24 | 3000 | 1000 | 3000 | 1000 |
Nota:Questa scheda può essere utilizzata solo come riferimento, ma non come supplemento al contratto.
.
