GJXFH FTTH
Lan arco tipa semplice del cavo di telecomunicazione del cavo flessibile di singolo modo del centro del cavo dell'interno multi

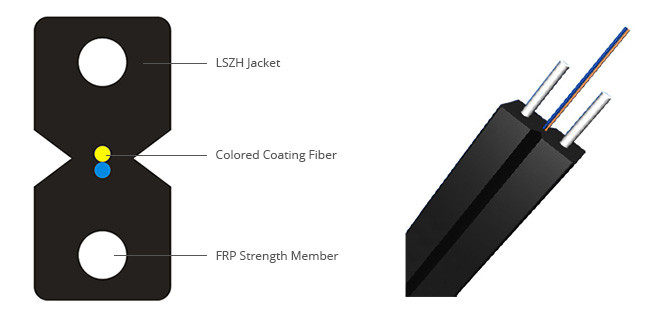

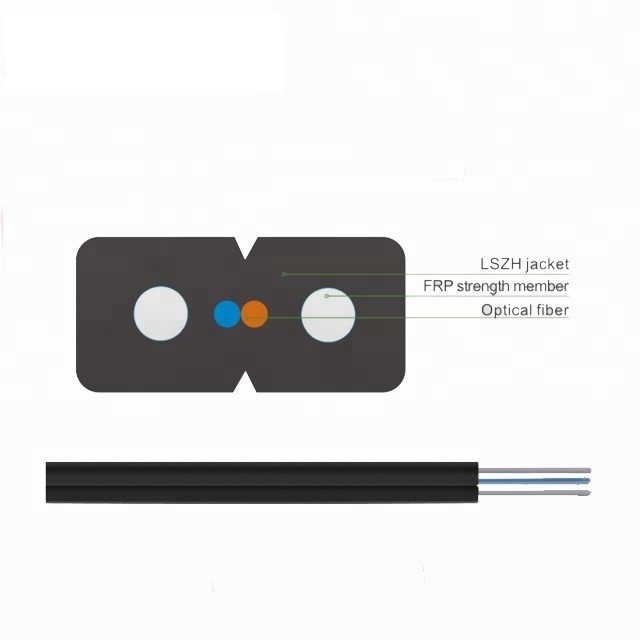

Il 250um ha colorato la fibra del rivestimento è posizionato nel centro. Due plastiche a fibra rinforzata parallele (FRP) sono disposte ai due lati. Il cavo è completato con una guaina UV ed ignifuga di colore o del nero di LSZH.

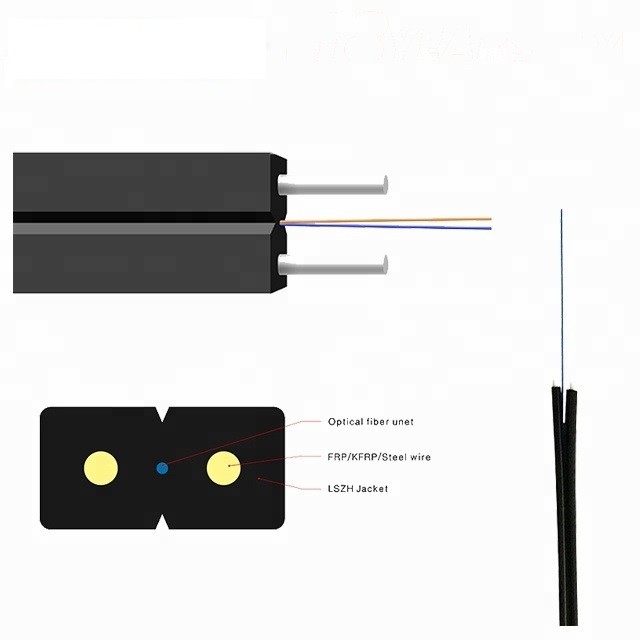

Struttura:
- Tipo progettazione della cravatta a farfalla di sezione trasversale
- un cavo parallelo di due FRP come membro di forza
- G657A1/A2 flettono la fibra durevole nel mezzo
- Guaina esterna di LSZH o del PE
Caratteristica:
- Buoni UV ed ignifugo.
- Tipo struttura piana dell'arco.
- Compatto, morbido, flessibile, facile installare.
1. Fibra ottica piegare-resistente speciale, fornente maggior larghezza di banda e migliorante prestazione di trasmissione della rete;
2. Due rinforzi paralleli di FRP fanno il cavo ottico hanno buona resistenza della pressione e proteggono la fibra ottica;
3. Il cavo ottico ha realizzabilità leggera e forte semplice della struttura;
4. Progettazione unica della scanalatura, facili sbucciarsi, facili collegare, semplificare installazione e manutenzione;
5. guaina ignifuga senza alogeno del polietilene del Basso fumo o guaina ignifuga del PVC, protezione dell'ambiente.
6. Può essere abbinata con vari connettori in loco, può essere l'estremità in loco.
7. A causa della sue morbidezza e leggerezza, il cavo inguainato è ampiamente usato nella rete di accesso; il nome scientifico del cavo inguainato è che la rete di accesso usa una farfalla per presentare il cavo ottico; perché la sua forma è una farfalla, inoltre è chiamato una farfalla cavo ottico, 8 ha modellato il cavo ottico.
Specificazione:
Specifiche generali
| Tipo di cavo |
FTTH (cavo flessibile) |
| Tipo della fibra |
MP G657A1/MP G657A2 |
| Applicazione |
FTTH, LAN |
| Metodi raccomandati dell'installazione |
Aereo |
| Ambiente |
Dell'interno |
| Gamma di temperature |
-40 a 70℃ |
Specifiche della fibra
| Stile della fibra |
Unità |
MP
G652D
|
MP
G657A1
|
MP
G657A2
|
| circostanza |
nanometro |
1310/1550 |
1310/1550 |
1310/1550 |
| attenuazione |
dB/km |
≤0.36/0.23 |
≤0.35/0.21 |
≤0.35/0.21 |
| Dispersione |
1310nm |
Ps/(nm*km) |
≤18 |
≤18 |
≤18 |
| 1550nm |
Ps/(nm*km) |
≤22 |
≤22 |
≤22 |
| Lunghezza d'onda zero della dispersione |
nanometro |
1312±10 |
1312±10 |
1300-1324 |
| Pendio zero della dispersione |
ps/(×Km del ² di nanometro) |
≤0.091 |
≤0.090 |
≤0.092 |
| Fibra massima di PMD singola |
[ps/√km] |
≤0.2 |
≤0.2 |
≤0.2 |
| Valore di collegamento di progettazione di PMD |
ps/(×Km del ² di nanometro) |
≤0.08 |
≤0.08 |
≤0.08 |
| Λc di lunghezza d'onda di taglio della fibra |
nanometro |
≧1180, ≤1330 |
≧1180, ≤1330 |
≧1180, ≤1330 |
| Λcc di lunghezza d'onda di taglio del cavo |
nanometro |
≤1260 |
..... |
..... |
| Microfarad |
1310nm |
um |
9.2±0.4 |
9.0±0.4 |
9.8±0.4 |
| 1550nm |
um |
10.4±0.8 |
10.1±0.5 |
9.8±0.5 |
| Punto (media della misura bidirezionale) |
dB |
≤0.05 |
≤0.05 |
≤0.05 |
| Irregolarità sopra discontinuità di lunghezza e del punto della fibra |
dB |
≤0.05 |
≤0.05 |
≤0.05 |
| Coefficiente backscatter di differenza |
dB/km |
≤0.03 |
≤0.03 |
≤0.03 |
| Uniformità di attenuazione |
dB/km |
≤0.01 |
≤0.01 |
≤0.01 |
| Diametro del rivestimento |
um |
125.0±0.1 |
124.8±0.1 |
124.8±0.1 |
| Non circolarità del rivestimento |
% |
≤1.0 |
≤0.7 |
≤0.7 |
| Diametro ricoprente |
um |
242±7 |
242±7 |
242±7 |
| Errore fringuello/del rivestimento concentrico |
um |
≤12.0 |
≤12.0 |
≤12.0 |
| Ricoprire non circolarità |
% |
≤6.0 |
≤6.0 |
≤6.0 |
| Il centro/errore concentricità del rivestimento |
um |
≤0.6 |
≤0.5 |
≤0.5 |
| Ricciolo (raggio) |
um |
≥4 |
≥4 |
≥4 |
Identificazione di colore standard di fibra
| No. |
1 |
2 |
3 |
4 |
| Colore |
Blu |
Arancia |
Verde |
Brown |
Progettazione cavo
| Oggetto |
Descrizione |
| Modello No |
GJXH/GJFXH |
| 1. Numero di fibre |
Il 1 centro, 2 il centro, il centro 4 |
| 2. Diametro del cavo |
3.0*2.0mm |
| 3. Peso del cavo |
11.5KGS/9.5KGS |
| 4. Membro di forza |
|
| - Materiale |
Steel/FRP |
| - Diametro |
0.45mm |
| guaina 5.Outer |
|
| - Materiale |
LSZH (nero/bianco) |
| 6. Marcatura della guaina |
|
| tipo di segno |
Stampa laser |
Membro di forza
Il membro di forza è fatto dell'acciaio o di FRP. Fornisce di tensione al cavo.
la guaina protegge il cavo dall'intrusione dell'acqua.
Rivestimento esterno
La guaina di LSZH è espelsa sopra la fibra.
Marcatura del conduttore
Ogni cavo ha le seguenti informazioni chiaramente ha segnato sul rivestimento esterno dei cavi:
a. Nome del produttore.
b. Anno di produttore
c. Tipo di cavo e di fibra
d. Segno di lunghezza (stampa su ogni metro normalmente)
e. O come requisiti del cliente.
Applicazione:
1. Usato per cablaggio interno, gli utilizzatori finali direttamente usano i cavi;
2. Utilizzato per la presentazione dei cavi ottici in costruzioni;
Per cablaggio interno degli utenti in FTTH.
