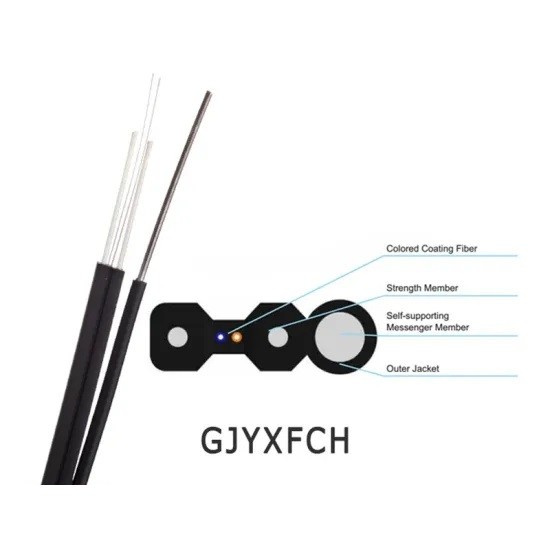

Struttura del cavo
Il design della sezione trasversale è di tipo bow-tie e consiste di due fili in acciaio paralleli come elementi di resistenza, con fibra resistente flessibile G657A1 al centro.L'involucro esterno può essere in materiale PE o LSZH, e il messaggero è un filo d'acciaio da 1,0 mm.

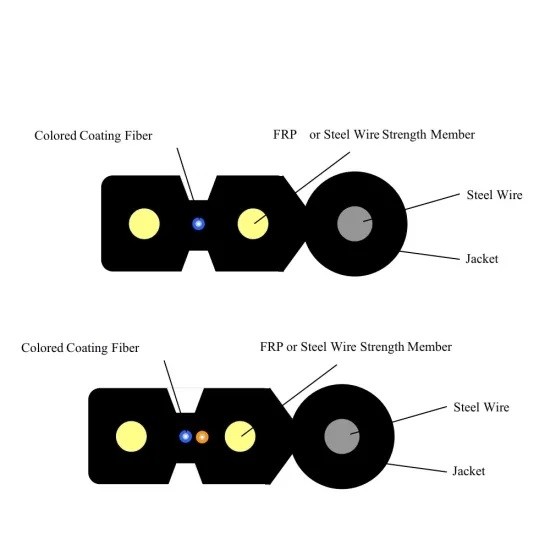

Costruzione del prodotto
Fibra
250 μm di fibre colorate
Plastica rinforzata con fibra di vetro (FRP) o filo d'acciaio.
Membro autonomo
Acciaio
Giubbotto esterno
LSZH UV e resistente alle fiamme
Caratteristiche
Compatto, morbido, flessibile, facile da installare.
Applicazioni
Questo cavo è comunemente utilizzato come cavo d'accesso nelle reti di distribuzione tra locali esterni e interni dei clienti.con una lunghezza massima non superiore a 50 mm,.
Caratteristiche ottiche
| Tipo di fibra |
Attenuazione |
Larghezza di banda di lancio eccessiva |
Larghezza di banda modale effettiva |
Lunghezza del collegamento Ethernet 10 GB/S |
Raggio di piegatura min |
| Condizioni |
1310/1550 nm |
850/1300 nm |
850/1300 nm |
850 nm |
850 nm |
|
| Unità |
dB/km |
dB/km |
MHZ.km |
MHZ.km |
m |
mm |
| G652D |
0.36/0.22 |
|
|
|
|
16 |
| G657A1 |
0.36/0.22 |
|
|
|
|
10 |
| G657A2 |
0.36/0.22 |
|
|
|
|
7.5 |
| 50/125 |
|
30,010 |
≥ 500/500 |
|
|
30 |
| 62.2/125 |
|
30,010 |
≥200/500 |
|
|
30 |
| OM3 |
|
30,010 |
≥ 1500/500 |
≥ 2000 |
≥ 300 |
30 |
| OM4 |
|
30,010 |
≥ 3500/500 |
≥ 4700 |
≥ 550 |
30 |
| B1-OM3 |
|
30,010 |
≥ 1500/500 |
≥ 2000 |
≥ 300 |
7.5 |
| B1-OM4 |
|
30,010 |
≥ 3500/500 |
≥ 4700 |
≥ 550 |
7.5 |
Struttura e specifiche tecniche
| Numero di fibre |
Diametro del cavo
(mm)
|
Peso del cavo
(kg/km)
|
Resistenza alla trazione
(N/100 mm)
|
Resistenza alla frantumazione
(N/100 mm)
|
| A breve termine |
A lungo termine |
A breve termine |
A lungo termine |
| 1-4 |
5.2*2.0 |
18 |
600 |
300 |
2200 |
1000 |
| 6-12 |
3.0*9.0 |
27 |
1200 |
600 |
1100 |
500 |
Nota
Questa scheda di dati è a scopo di riferimento, contattateci per ulteriori dettagli.
Il nucleo del cavo è costituito da una fibra di rivestimento colorata di diametro di 250 μm.
Le proprietà di trazione e di frantumazione del cavo sono conformi ai valori specificati nella tabella quando vengono utilizzati elementi in FRP e in acciaio.
