Casa /Prodotti/Outdoor Cavo in fibra ottica/Cavo a fibra ottica ADSS a doppia giacca completamente dielettrico Cavo a fibra ottica esterno

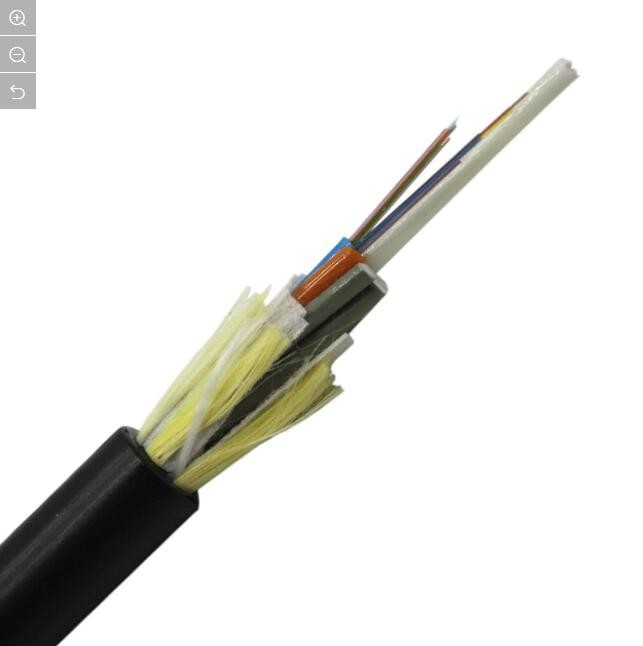

Cavo a fibra ottica ADSS a doppia giacca completamente dielettrico Cavo a fibra ottica esterno

1 km
MOQ
Cavo a fibra ottica ADSS a doppia giacca completamente dielettrico Cavo a fibra ottica esterno
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Colore: Nero, su misura.
Colore della fibra: Blu, Arancio, Marrone, Acqua, Grigio, Personalizzato
armatura: Nastro d'acciaio ondulato
Struttura: Compatto
Marchio: Produttori OEM
Descrizione: fibra ottica
Rivestimento esterno Materail: Acciaio placcato di alluminio
Struttura di connessione: Filato rotondo
Acqua resistente: - Sì, sì.
Protezione contro i roditori: - Sì, sì.
Modalità fibra: Modalità singola
Produttore: - Sì, sì.
Garanzia: 3 anni
Numero di fibre: 2-288 fibre
Evidenziare:

Cavi in fibra ottica completamente dielettrici

,

Doppio cavo a fibre ottiche del rivestimento

,

Cavo in fibra ottica per esterni
Informazioni di base
Luogo di origine: DONGGUAN TW
Marca: TW-SCIE
Certificazione: ROHS REACH SGS ISO
Numero di modello: ADSS
Termini di pagamento e spedizione
Imballaggi particolari: Batteria
Tempi di consegna: 15 giorni lavorativi
Termini di pagamento: L/C, T/T, Western Union, MoneyGram
Capacità di alimentazione: 200km/Day
Descrizione di prodotto
DESCRIZIONE DEL PRODOTTO

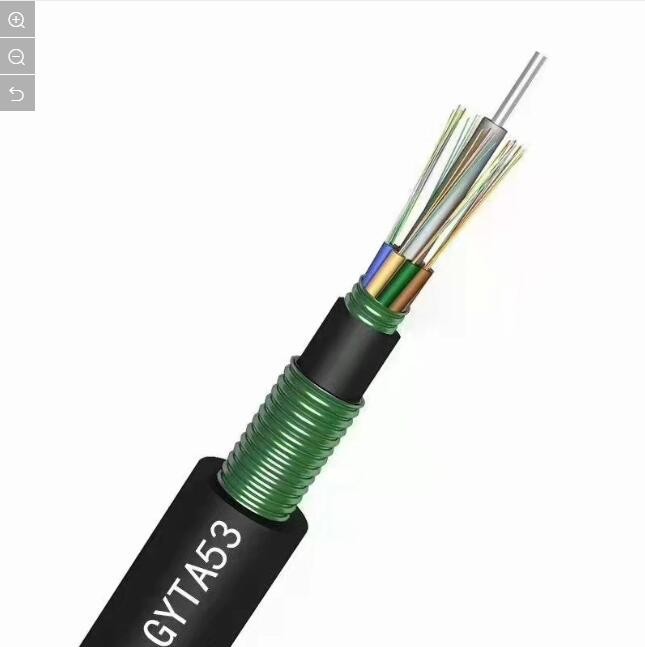

Cavo in fibra ottica esterna a doppia armatura GYTA53 Struttura compatta monomodale





Descrizione del cavo dall'interno all'esterno:


1. fibra

2. Elemento di rinforzo in filo d'acciaio

3. tubo allentato

4. guaina interna

5. sistema di blocco dell'acqua

6. composto di riempimento

7. nastro di acciaio ondulato

8. guaina esterna


Applicazione


1. Distribuzione esterna interrata direttamente o tramite condotto.
2. Comunicazioni a lunga distanza e tramite reti locali.

Caratteristiche


1. Rinforzo con nastro d'acciaio.
2. Nastro in fibra di acciaio per proteggere il tubo di riempimento.
3. Eccellenti prestazioni meccaniche e ambientali.
4. Struttura compatta e leggera.
5. Installazione comoda e funzionamento semplice.
6. Buon sistema di bloccaggio dell'acqua.
7. Doppia guaina.



Dettagli sulla costruzione del cavo:
Elementi Descrizione
Numero di fibre 2-288 core
Fibra tipo Modelli G652D/G657A/OM1/OM2/OM3/OM4
diametro 250 micron
Membro di forza materia Nastro d'acciaio e vetro E
Guaina interna Materiale Educazione fisica
diametro /
Guaina esterna Materiale Educazione fisica
diametro 12,5~16,5 mm
Dimensioni del cavo (altezza * larghezza) /
Peso del cavo 155~255KG±1KG
Intervallo di temperatura di installazione (ºC) -20+60
Temperatura di funzionamento e trasporto (ºC) -40+70
Raggio di curvatura minimo (mm) Lungo termine 10D
Piegatura minima
Raggio (mm)		 A breve termine 20D
Minimo consentito
Resistenza alla trazione (N)		 Lungo termine 3000
Minimo consentito
Resistenza alla trazione (N)		 A breve termine 4000
Carico di schiacciamento (N/100mm) Lungo termine 300
Carico di schiacciamento (N/100mm) a breve termine 1000


Colore standard della fibra e del tubo

Stile fibra Unità SM
G652		 SM
G652D		 MM
50/125		 MM
62,5/125		 MM
OM3-300
condizione nanometro 1310/1550 1310/1550 850/1300 850/1300 850/1300
attenuazione dB/km ≤ ≤ ≤ ≤3.0/1.0 ≤3.0/1.0
0,36/0,23 0,34/0,22 3.0/1.0 ---- ----
Dispersione 1550nm Ps/(nm*km) ---- ≤18 ---- ---- Dispersione
1625 nm Ps/(nm*km) ---- ≤22 ---- ----
Larghezza di banda 850nm MHZ.KM ---- ---- >=400 >=160 Larghezza di banda
1300nm MHZ.KM ---- ---- >=800 >=500
Lunghezza d'onda a dispersione zero nanometro 1300-1324 >=1302,
≤1322		 ---- ---- >= 1295,
≤1320
Pendenza di dispersione zero nanometro ≤0,092 ≤0,091 ---- ---- ----
PMD Massima Fibr Individuale   ≤0,2 ≤0,2 ---- ---- ≤0,11
Valore del collegamento di progettazione PMD Ps(nm2*k
M)		 ≤0,12 ≤0,08 ---- ---- ----
Lunghezza d'onda di taglio della fibra λc nanometro >= 1180,
≤1330		 >=1180,
≤1330		 ---- ---- ----
Cavo di spegnimento
lunghezza d'onda λcc		 nanometro ≤1260 ≤1260 ---- ---- ----
MFD 1310 nm ehm 9,2+/-0,4 9,2+/-0,4 ---- ---- ----
1550nm ehm 10,4+/-0,8 10,4+/-0,8 ---- ---- ----
Numerico
Apertura (NA)		   ---- ---- 0,200+/
-0,015		 0,275+/-0.
015		 0,200+/-0
.015
Passo (media bidirezionale)
misurazione)		 dB ≤0,05 ≤0,05 ≤0,10 ≤0,10 ≤0,10
Irregolarità sulla fibra
lunghezza e punto		 dB ≤0,05 ≤0,05 ≤0,10 ≤0,10 ≤0,10

Discontinuità
Differenza di retrodiffusione
coefficiente		 dB/km ≤0,05 ≤0,03 ≤0,08 ≤0,10 ≤0,08
Uniformità di attenuazione dB/km ≤0,01 ≤0,01
Diametro del nucleo ehm     50+/-1,0 62,5+/-2,5 50+/-1,0
Diametro del rivestimento ehm 125,0+/-0,1 125,0+/-0,1 125,0+/-0,1 125,0+/-0,1 125,0+/-0,1
Rivestimento non circolare % ≤1.0 ≤1.0 ≤1.0 ≤1.0 ≤1.0
Diametro del rivestimento ehm 242+/-7 242+/-7 242+/-7 242+/-7 242+/-7
Rivestimento/fringuello
errore concentrico		 ehm ≤12.0 ≤12.0 ≤12.0 ≤12.0 ≤12.0
Rivestimento non circolarità % ≤6.0 ≤6.0 ≤6.0 ≤6.0 ≤6.0
Errore di connettività nucleo/rivestimento ehm ≤0,6 ≤0,6 ≤1,5 ≤1,5 ≤1,5
Arricciatura (raggio) ehm ≤4 ≤4 ---- ---- ----
